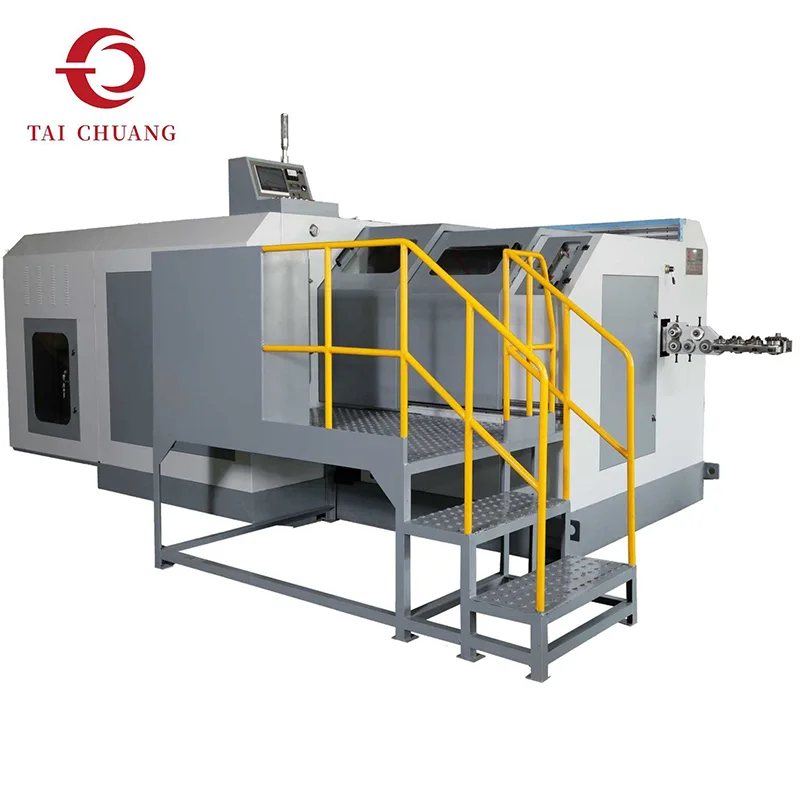

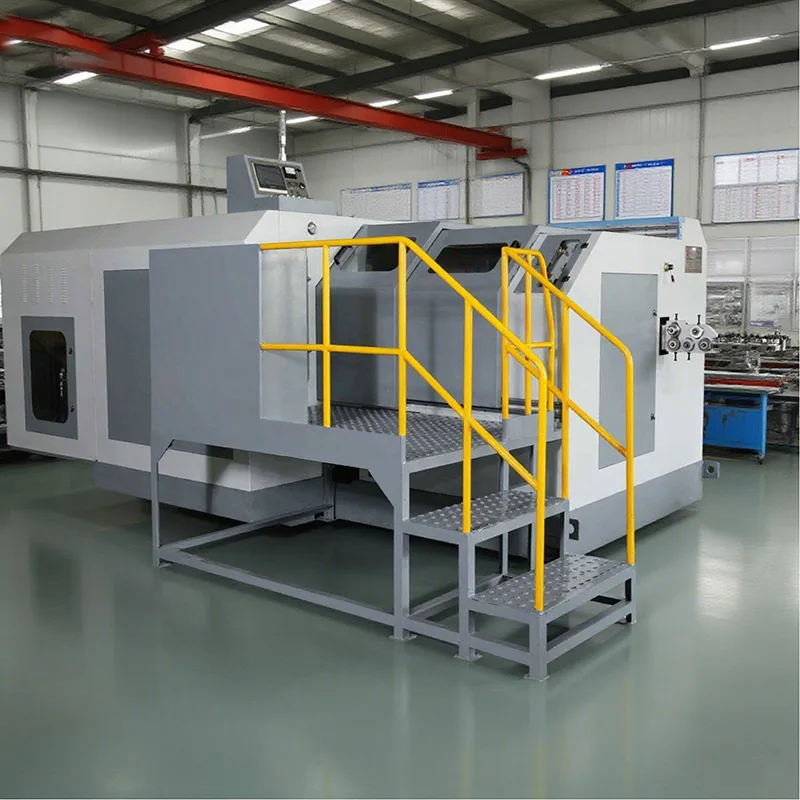

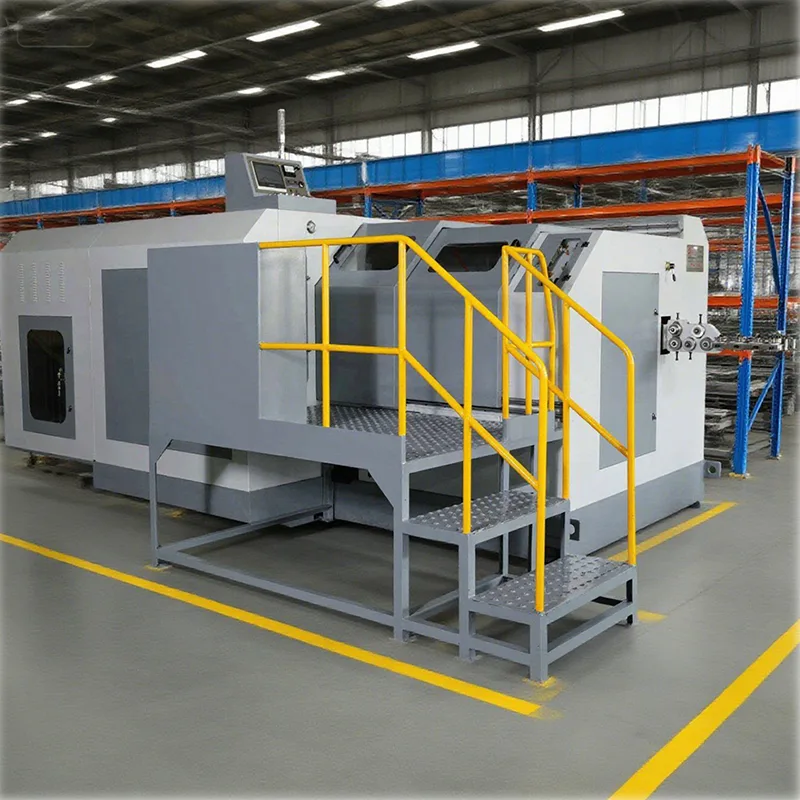

Болтогибочный станок с 4 станциями улучшает процесс формовки, распределяя деформацию на дополнительную станцию. Это позволяет материалу течь более плавно во время проходки, уменьшая концентрацию напряжений и улучшая стабильность формы для более требовательных конструкций болтов.
В машинах холодной высадки дополнительная станция обеспечивает большую свободу в расположении оснастки и логике формовки. Головки болтов поддерживаются шайбами, фланцами или специальными контурами, которые трудно получить в рамках трехэтапного процесса. Контролируя деформацию шаг за шагом, 4-позиционный болтогибочный станок помогает улучшить симметрию и качество поверхности.
TAICHUANG представляет этот вариант формовки болтов для покупателей, которым нужна более широкая совместимость конструкций крепежных изделий и которые хотят сбалансировать сложность формовки со стабильным производственным поведением.
|
Модель |
Единица |
SJBF-44L |
SJBF-64S |
SJBF-64L |
SJBF-84S |
SJBF-84L |
SJBF-84LL |
|
Станция ковки |
Нет. |
4 |
4 |
4 |
4 |
4 |
4 |
|
Сила ковки |
килограммы |
15000 |
45000 |
45000 |
75000 |
80000 |
80000 |
|
Макс. диаметр отсечки |
мм |
Φ6 |
Φ8 |
Φ10 |
Φ10 |
Φ10 |
Φ10 |
|
Максимальная длина обрезки |
мм |
70 |
100 |
145 |
110 |
200 |
230 |
|
Диапазон скоростей |
шт/мин |
160-250 |
140-250 |
80-150 |
120-220 |
50-130 |
60-120 |
|
ПКО Инсульт |
мм |
10 |
15 |
30 |
26 |
26 |
30 |
|
K.O.Stroke |
мм |
65 |
85 |
135 |
90 |
170 |
215 |
|
Ход основного слайда |
мм |
100 |
136 |
210 |
140 |
270 |
370 |
|
Главный двигатель |
кВт |
11 |
15 |
15 |
22 |
22 |
22 |
|
Размер отрезной матрицы |
мм |
Φ20*30л |
Φ30*45л |
Φ30*55л |
Φ35*50л |
Φ35*59л |
Φ35*60л |
|
Размер пуансона |
мм |
Φ32*62л |
Φ40*90л |
Φ40*90л |
Φ45*115л |
Φ45*115л |
Φ45*115л |
|
Размер основной матрицы |
мм |
Φ38*75л |
Φ50*110л |
Φ50*155л |
Φ60*120л |
Φ60*190л |
Φ60*240л |
|
Шаг штампа |
мм |
48 |
60 |
60 |
80 |
80 |
80 |
|
Размер машины (Д*"Ш"*В) |
см |
277*185*118,5 |
350*200*170 |
380*200*170 |
420*230*190 |
560*240*220 |
650*245*220 |
|
Подъем эталонного груза |
Тонна |
4.5 |
9 |
11 |
13.5 |
18 |
22 |
|
Нормальный размер болта |
мм |
2-4 |
3-6 |
3-6 |
5-8 |
5-8 |
5-8 |
|
Длина хвостовика заготовки |
мм |
10-60 |
10-70 |
25-125 |
15-77 |
25-160 |
70-205 |
|
Модель |
Единица |
SJBF-104S |
SJBF-104L |
SJBF-134S |
SJBF-134L |
SJBF-134LL |
SJBF-134UL |
|
Станция ковки |
Нет. |
4 |
4 |
4 |
4 |
4 |
4 |
|
Сила ковки |
килограммы |
85000 |
85000 |
120000 |
130000 |
130000 |
155000 |
|
Макс. диаметр отсечки |
мм |
Φ12 |
Φ12 |
Φ15 |
Φ15 |
Φ15 |
Φ18 |
|
Максимальная длина обрезки |
мм |
135 |
190 |
145 |
200 |
305 |
450 |
|
Диапазон скоростей |
шт/мин |
95-160 |
70-130 |
100-150 |
75-120 |
50-80 |
32-60 |
|
ПКО Инсульт |
мм |
30 |
30 |
30 |
40 |
40 |
60 |
|
K.O.Stroke |
мм |
115 |
170 |
115 |
170 |
280 |
420 |
|
Ход основного слайда |
мм |
190 |
280 |
200 |
270 |
380 |
580 |
|
Главный двигатель |
кВт |
30 |
30 |
30 |
37 |
37 |
45 |
|
Размер отрезной матрицы |
мм |
Φ45*59л |
Φ45*59л |
Φ63*69Л |
Φ63*69Л |
Φ55*70л |
Φ58*80л |
|
Размер пуансона |
мм |
Φ53*115л |
Φ53*115л |
Φ60*130л |
Φ60*130л |
Φ60*229л |
Φ60*229л |
|
Размер основной матрицы |
мм |
Φ75*135л |
Φ75*185л |
Φ86*135л |
Φ86*190л |
Φ86*305л |
Φ86*4540Л |
|
Шаг штампа |
мм |
94 |
94 |
98 |
110 |
110 |
110 |
|
Размер машины (Д*"Ш"*В) |
см |
450*260*210 |
520*260*230 |
460*270*200 |
530*280*230 |
710*310*260 |
800*350*300 |
|
Подъем эталонного груза |
Тонна |
17 |
21 |
22 |
26 |
38 |
50 |
|
Нормальный размер болта |
мм |
6-10 |
6-10 |
8-12,7 |
8-14 |
8-14 |
8-14 |
|
Длина хвостовика заготовки |
мм |
15-110 |
20-160 |
20-110 |
25-160 |
60-270 |
120-400 |
|
Модель |
Единица |
SJBF-164S |
SJBF-164LL |
SJBF-164UL |
SJBF-204L |
SJBF-204LL |
SJBF-254SL |
|
Станция ковки |
Нет. |
4 |
4 |
4 |
4 |
4 |
4 |
|
Сила ковки |
килограммы |
220000 |
220000 |
230000 |
380000 |
380000 |
450000 |
|
Макс. диаметр отсечки |
мм |
Φ18 |
Φ20 |
Φ23 |
Φ23 |
Φ23 |
Φ30 |
|
Максимальная длина обрезки |
мм |
200 |
350 |
510 |
240 |
360 |
260 |
|
Диапазон скоростей |
шт/мин |
70-110 |
40-70 |
35-50 |
50-80 |
40-65 |
40-70 |
|
ПКО Инсульт |
мм |
45 |
45 |
60 |
50 |
50 |
40 |
|
K.O.Stroke |
мм |
170 |
320 |
510 |
220 |
320 |
210 |
|
Ход основного слайда |
мм |
260 |
490 |
670 |
346 |
496 |
330 |
|
Главный двигатель |
кВт |
55 |
55 |
75 |
75 |
75 |
110 |
|
Размер отрезной матрицы |
мм |
Φ60*90л |
Φ64*100л |
Φ74*120л |
Φ75*120л |
Φ75*120л |
Φ80*130л |
|
Размер пуансона |
мм |
Φ75*185л |
Φ75*185л |
Φ75*250л |
Φ90*215л |
Φ90*215л |
Φ120*270л |
|
Размер основной матрицы |
мм |
Φ100*190л |
Φ100*345л |
Φ100*510л |
Φ125*240л |
Φ125*345л |
Φ140*250л |
|
Шаг штампа |
мм |
120 |
120 |
120 |
140 |
140 |
160 |
|
Размер машины (Д*"Ш"*В) |
см |
650*310*260 |
870*320*300 |
1000*320*340 |
760*320*300 |
870*320*320 |
830*430*330 |
|
Подъем эталонного груза |
Тонна |
43 |
60 |
80 |
62 |
75 |
105 |
|
Нормальный размер болта |
мм |
10-16 |
10-16 |
12-20 |
12-20 |
12-20 |
14-27 |
|
Длина хвостовика заготовки |
мм |
20-160 |
70-310 |
150-490 |
25-210 |
70-310 |
35-210 |
|
Модель |
Единица |
SJBF-254L |
SJBF-254LL |
SJBF-304L |
SJBF-304LL |
SJBF-384LL |
|
Станция ковки |
Нет. |
4 |
4 |
4 |
4 |
4 |
|
Сила ковки |
килограммы |
450000 |
450000 |
600000 |
600000 |
900000 |
|
Макс. диаметр отсечки |
мм |
Φ30 |
Φ30 |
Φ38 |
Φ38 |
Φ42 |
|
Максимальная длина обрезки |
мм |
320 |
380 |
400/430 |
450 |
500 |
|
Диапазон скоростей |
шт/мин |
35-65 |
35-60 |
30-50 |
25-45 |
25-40 |
|
ПКО Инсульт |
мм |
45 |
45 |
50 |
60 |
60 |
|
K.O.Stroke |
мм |
280 |
315 |
330/380 |
420 |
442 |
|
Ход основного слайда |
мм |
420 |
510 |
520/540 |
620 |
656 |
|
Главный двигатель |
кВт |
110 |
110 |
132 |
132 |
200 |
|
Размер отрезной матрицы |
мм |
Φ99*150л |
Φ99*150л |
Φ118*180л |
Φ118*180л |
Φ120*180л |
|
Размер пуансона |
мм |
Φ120*270л |
Φ120*270л |
Φ140*270л |
Φ140*300л |
Φ150*300л |
|
Размер основной матрицы |
мм |
Φ148*300л |
Φ148*345л |
185*355 л/185/380 л |
Φ185*460л |
Φ215*480л |
|
Шаг штампа |
мм |
160 |
160 |
200 |
200 |
235 |
|
Размер машины (Д*"Ш"*В) |
см |
910*420*350 |
980*420*350 |
1000*470*460 |
1100*490*400 |
1200*500*410 |
|
Подъем эталонного груза |
Тонна |
120 |
125 |
170 |
200 |
220 |
|
Нормальный размер болта |
мм |
14-27 |
14-27 |
24-30 |
24-30 |
24-42 |
|
Длина хвостовика заготовки |
мм |
60-260 |
70-310 |
60-320/80-350 |
70-400 |
150-420 |
Дополнительный этап формовки для головок сложной конструкции.
Улучшен контроль симметрии и размеров головы.
Повышенная гибкость инструментов
Расширенная совместимость конструкций крепежа

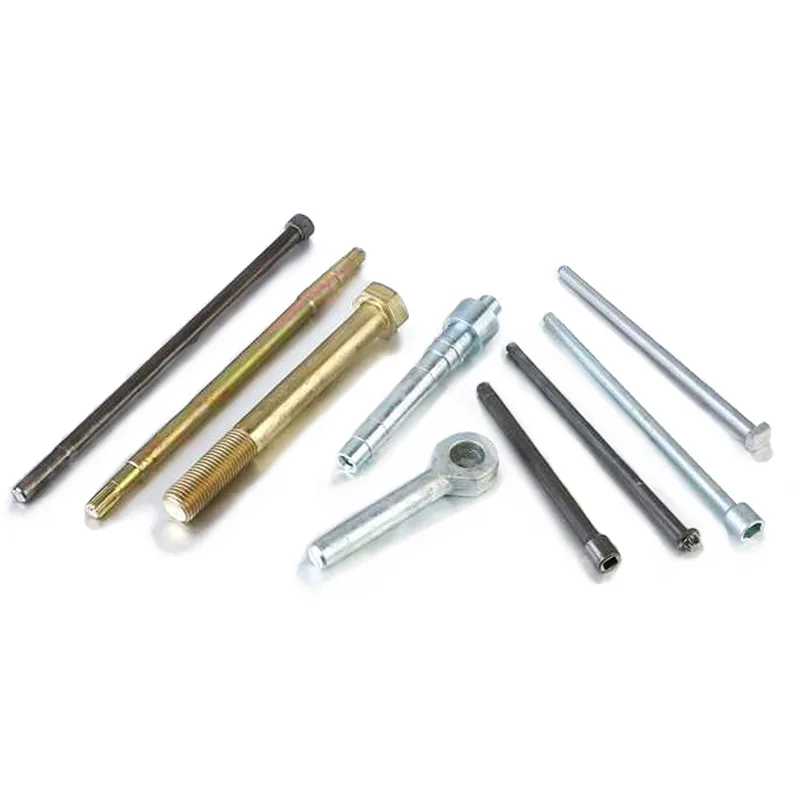

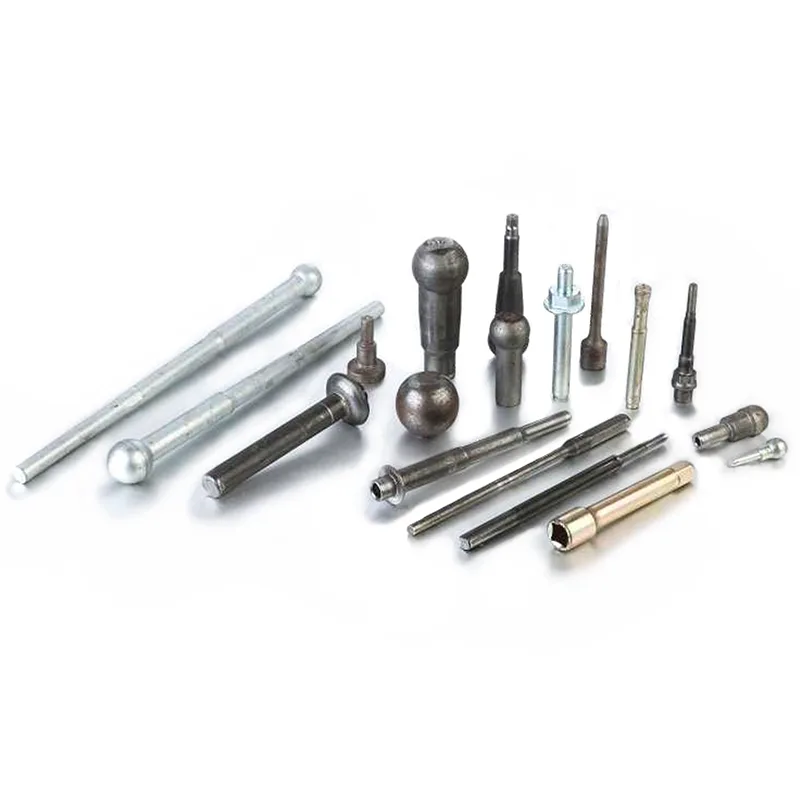

Автомобильный крепеж
Структурные болты
Крепежи для машин и оборудования
Индивидуальные конструкции болтов
Вопрос 1: Чем 4-позиционный болтоформующий станок отличается от модели с 3-мя станциями?
Дополнительная станция обеспечивает более постепенное формование и поддерживает более сложные формы болтов.
В2: подходит ли он для прецизионных креплений?
Да, его часто выбирают для применений, требующих большей согласованности размеров.
