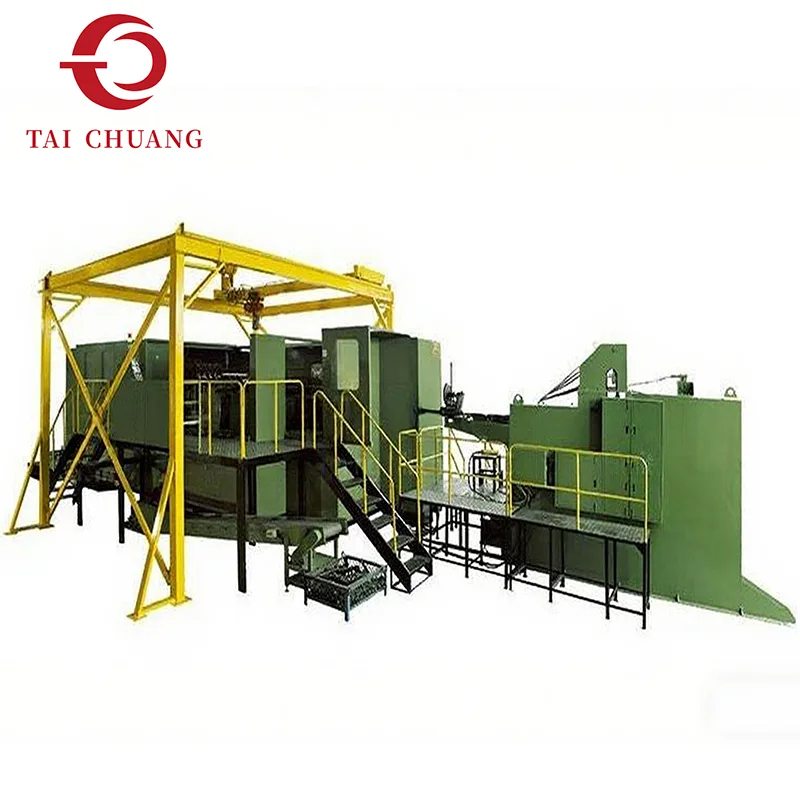

Наша машина холодной высадки деталей для тяжелых условий эксплуатации специально разработана для формовки материалов большего диаметра и обработки более высоких формовочных нагрузок. По сравнению со стандартными моделями он имеет более тяжелую раму, усиленную систему привода и большую общую производительность формования.
Производство тяжелых компонентов требует постоянного давления формовки и точного позиционирования материала на протяжении всего процесса. Эта машина отвечает этим требованиям благодаря своей прочной механической конструкции и стабильным, контролируемым циклам формовки.
TAICHUANG предлагает решения для холодной высадки тяжелых грузов производителям, которые производят крупные механические компоненты и прочные промышленные крепежные детали.
|
Модель |
Единица |
СЖБП(Н)-136Л |
СЖБП(Н)-137Л |
СЖБП(Н)-138Л |
СЖБП(Н)-166С |
СЖБП(Н)-167С |
СЖБП(Н)-168С |
|
Станция ковки |
Нет. |
6 |
7 |
8 |
6 |
7 |
8 |
|
Сила ковки |
килограммы |
180000 |
180000 |
180000 |
350000 |
350000 |
350000 |
|
Макс. диаметр отсечки |
мм |
Φ23 |
Φ23 |
Φ23 |
Φ28 |
Φ28 |
Φ28 |
|
Максимальная длина обрезки |
мм |
190 |
190 |
190 |
200 |
200 |
200 |
|
Диапазон скоростей |
шт/мин |
50-90 |
50-90 |
50-80 |
50-80 |
40-70 |
40-70 |
|
ПКО Инсульт |
мм |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
мм |
175 |
175 |
175 |
180 |
180 |
180 |
|
Ход основного слайда |
мм |
270 |
270 |
270 |
274 |
274 |
274 |
|
Главный двигатель |
кВт |
45 |
45 |
45 |
75 |
75 |
75 |
|
Размер отрезной матрицы |
мм |
Φ75*100л |
Φ75*100л |
Φ75*100л |
Φ80*100л |
Φ80*100л |
Φ80*100л |
|
Размер пуансона |
мм |
Φ60*130л |
Φ60*130л |
Φ60*130л |
Φ85*185л |
Φ85*185л |
Φ85*185л |
|
Размер основной матрицы |
мм |
Φ94*190л(315л) |
Φ94*190л(315л) |
Φ94*190л(315л) |
Φ116*200л(315л) |
Φ116*200л(315л) |
Φ116*200л(315л) |
|
Шаг штампа |
мм |
110 |
110 |
110 |
129 |
129 |
129 |
|
Размер машины (Д*"Ш"*В) |
см |
670*310*270 |
670*320*270 |
690*330*270 |
740*350*285 |
740*360*290 |
760*390*300 |
|
Подъем эталонного груза |
Тонна |
38 |
41 |
45 |
60 |
63 |
65 |
|
Максимальный диаметр ковки на головке |
мм |
Φ28 |
Φ28 |
Φ28 |
Φ32 |
Φ35 |
Φ35 |
|
Нормальный размер болта |
мм |
8-14 |
8-14 |
8-14 |
10-18 |
10-18 |
10-18 |
|
Длина хвостовика заготовки |
мм |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
|
Модель |
Единица |
СДЖБП(Н)-206Л |
СДЖБП(Н)-207Л |
СДЖБП(Н)-277ЛЛ |
СДЖБП(Н)-208Л |
СЖБП(Н)-256Л |
СЖБП(Н)-257Л |
СЖБП(Н)-258Л |
|
Станция ковки |
Нет. |
6 |
7 |
7 |
8 |
6 |
7 |
8 |
|
Сила ковки |
килограммы |
470000 |
470000 |
470000 |
470000 |
590000 |
590000 |
590000 |
|
Макс. диаметр отсечки |
мм |
Φ36 |
Φ36 |
Φ36 |
Φ36 |
Φ40 |
Φ40 |
Φ40 |
|
Максимальная длина обрезки |
мм |
240 |
240 |
360 |
240 |
320 |
320 |
320 |
|
Диапазон скоростей |
шт/мин |
40-65 |
40-65 |
25-50 |
35-55 |
30-60 |
30-60 |
30-60 |
|
ПКО Инсульт |
мм |
30-50 |
30-50 |
60 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
мм |
220 |
220 |
325 |
220 |
280 |
280 |
280 |
|
Ход основного слайда |
мм |
346 |
346 |
496 |
346 |
420 |
420 |
420 |
|
Главный двигатель |
кВт |
110 |
110 |
110 |
110 |
132 |
132 |
132 |
|
Размер отрезной матрицы |
мм |
Φ109*150л |
Φ109*150л |
Φ109*150л |
Φ109*150л |
Φ129*150л |
Φ129*150л |
Φ129*150л |
|
Размер пуансона |
мм |
Φ90*215л |
Φ90*215л |
Φ90*215л |
Φ90*215л |
Φ120*270л |
Φ120*270л |
Φ120*270л |
|
Размер основной матрицы |
мм |
Φ125*240л(410л) |
Φ125*240л(410л) |
Φ125*345л(430л) |
Φ125*240л(410л) |
Φ148*300л(430л) |
Φ148*300л(430л) |
Φ148*300л(430л) |
|
Шаг штампа |
мм |
140 |
140 |
140 |
140 |
160 |
160 |
160 |
|
Размер машины (Д*"Ш"*В) |
см |
840*415*320 |
840*425*320 |
930*410*325 |
840*440*320 |
1010*485*350 |
1010*500*350 |
1010*520*350 |
|
Подъем эталонного груза |
Тонна |
90 |
94 |
100 |
98 |
145 |
155 |
165 |
|
Максимальный диаметр ковки на головке |
мм |
Φ50 |
Φ50 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
Φ60 |
|
Нормальный размер болта |
мм |
12-22 |
12-22 |
12-22 |
12-22 |
16-28 |
16-28 |
16-28 |
|
Длина хвостовика заготовки |
мм |
30-210 |
30-210 |
100-310 |
30-210 |
60-260 |
60-260 |
60-260 |

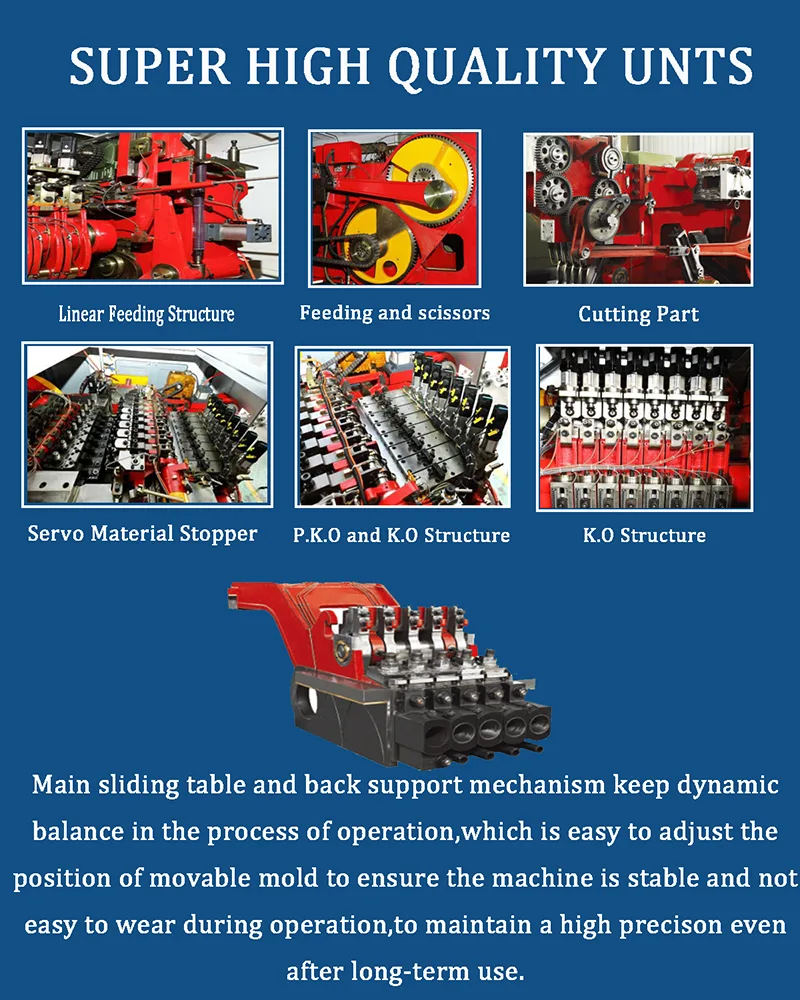

Армированные конструкции
Эта мощная машина холодной высадки имеет усиленную конструкцию, обеспечивающую стабильное производство при высоких нагрузках.
1. Высокожесткая рама машины для снижения вибрации при больших нагрузках.
2. Повышенная стабильность кривошипа и направляющей в сборе.
3. Оптимизированное поглощение ударов для более плавной работы.
4. Более высокая сила формовки крупногабаритных деталей.
5. Улучшенное выравнивание штампа для обеспечения точности.
Эти конструктивные особенности обеспечивают стабильную производительность даже при обработке больших объемов материала.
Наша мощная машина для холодной высадки обеспечивает целевые преимущества при выполнении задач тяжелой штамповки в промышленном масштабе:
· Легко обрабатывает заготовки большого диаметра, устраняя ограничения стандартных машин.
1. Обеспечивает стабильные результаты формовки высокопрочных металлов, гарантируя стабильное качество деталей.
2. Повышенная прочность конструкции при постоянных тяжелых нагрузках, что сокращает время простоя при обслуживании.
3. Надежная работа для промышленных операций с длительным циклом, отвечающая требованиям крупносерийного производства.
4. Сбалансированное распределение напряжений по инструментам, продлевающее срок службы инструмента и снижающее производственные затраты.
Эта модель является идеальным выбором для модернизации для производителей, стремящихся выйти за рамки стандартных систем тоннажа и получить мощные возможности тяжелой промышленной формовки.

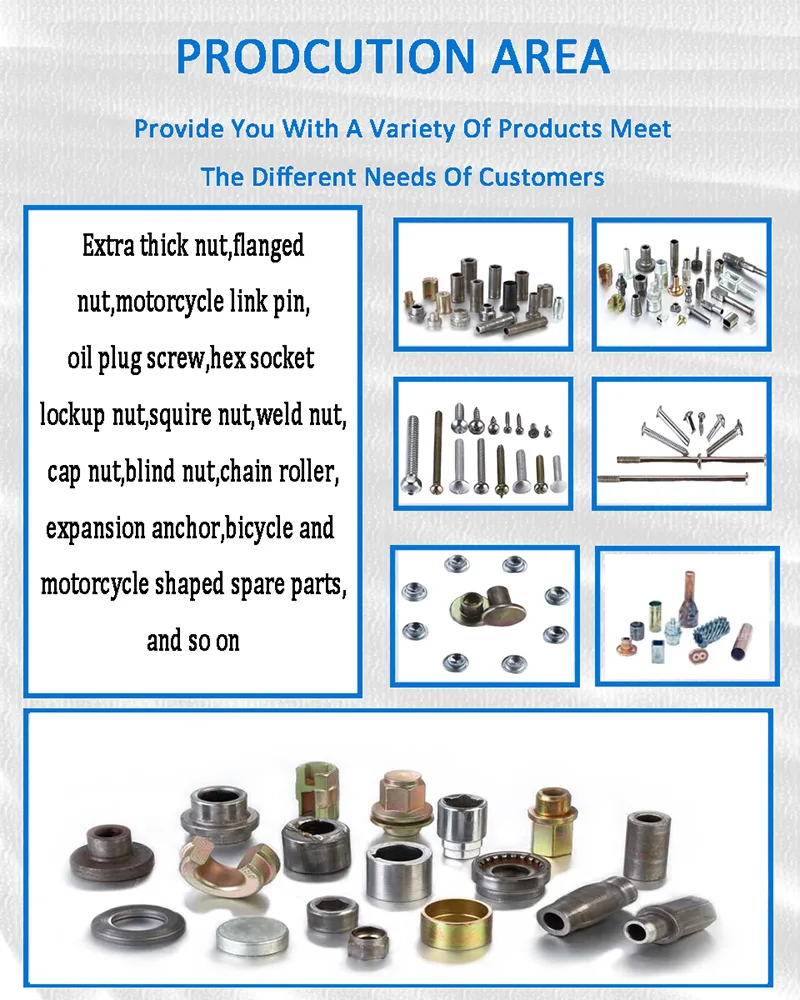

Эти машины для холодной высадки деталей для тяжелых условий эксплуатации используются в широком спектре отраслей тяжелой промышленности, в том числе:
· Структурно-строительная фурнитура
· Компоненты для энергетики
· Заготовки крепежа для тяжелой техники
· Анкерные детали и крепеж для инфраструктурных проектов
· Крупногабаритные конструкционные металлические детали
Станок хорошо подходит для обработки углеродистой стали и высокопрочных легированных сталей, обычно используемых в тяжелых конструкциях.
Сосредоточьтесь на промышленной долговечности и стабильности
Готовые к экспорту конфигурации для тяжелых условий эксплуатации
Создан для глобальных производственных рынков.
Акцент на долгосрочной надежности производства
TAICHUANG предлагает решения для холодной высадки тяжелых грузов, специально разработанные для промышленных производителей.
В1: Что определяет мощную машину холодной высадки?
Он предназначен для обработки более крупных материалов и более высоких усилий формовки, чем стандартное оборудование для холодной высадки.
В2: Может ли он производить большие крепежные детали?
Да. Его обычно используют для производства тяжелых болтов и конструктивных элементов.
В3: Подходит ли холодная высадка для крупных деталей?
При наличии соответствующего оборудования холодная высадка позволяет эффективно производить многие компоненты из тяжелых металлов.
