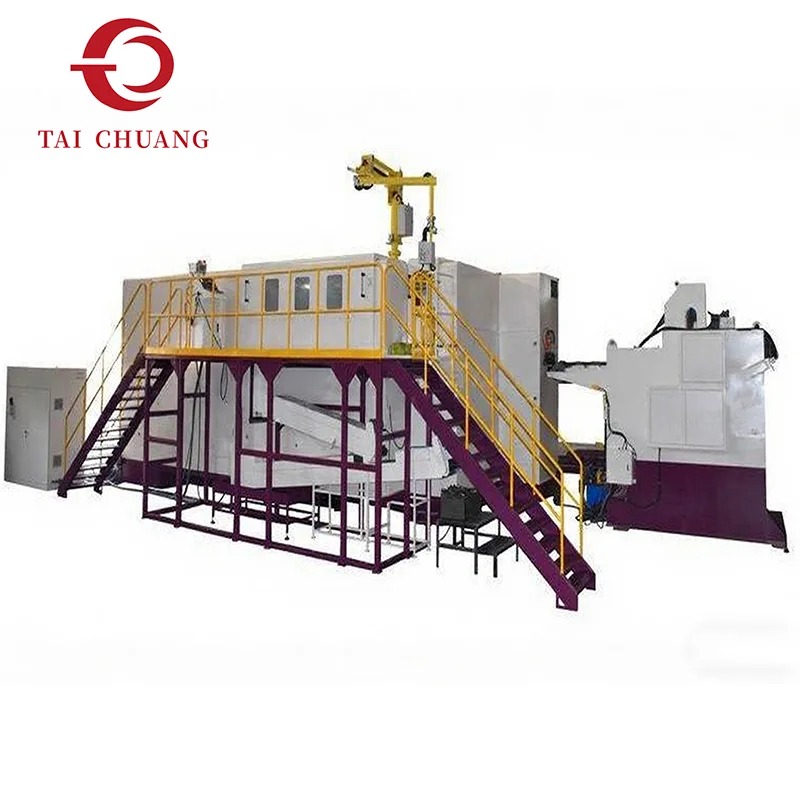

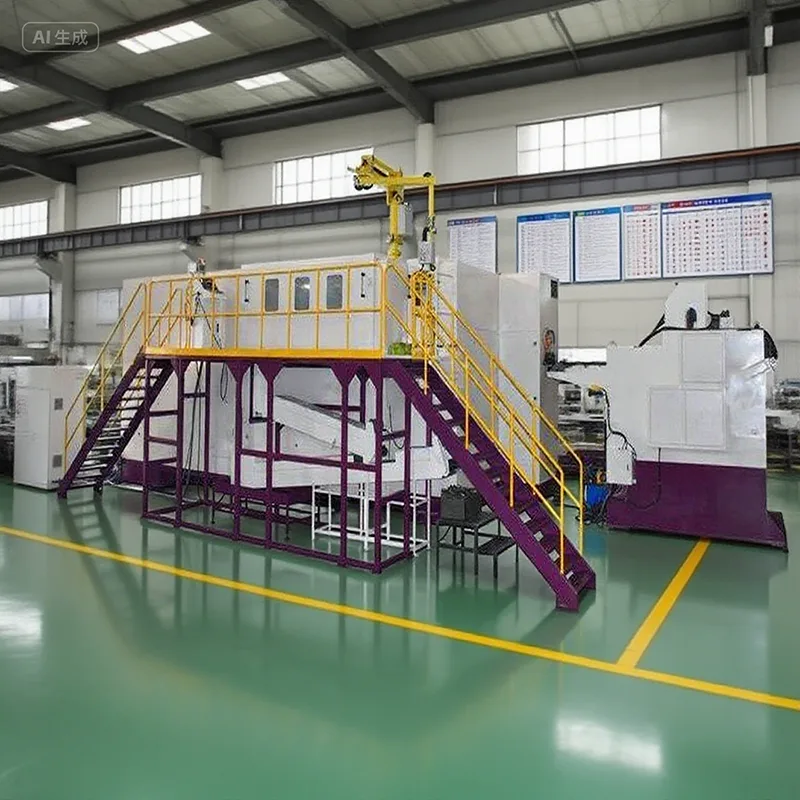

Эта машина холодной высадки деталей с 6 станциями, оснащенная дополнительной станцией формовки в производственном процессе, обеспечивает расширенные возможности формовки более требовательных деталей. Это позволяет постепенно формировать сложную геометрию посредством стабильной, контролируемой деформации.
Во время работы металлическая проволока или стержень разрезается на нужную длину и перемещается между станциями, где каждый этап завершает часть процесса формования. Распределение деформации по шести станциям улучшает поток материала и снижает вероятность возникновения чрезмерного напряжения во время формовки.
Компания TAICHUANG предоставляет эту машину для холодной высадки производителям, которым необходимы дополнительные этапы формовки, помимо тех, которые может предложить стандартное оборудование для холодной штамповки.
|
Модель |
Единица |
СЖБП-66С |
СЖБП-86С |
СЖБП-86Л |
СЖБП-106С |
|
Станция ковки |
НЕТ. |
6 |
6 |
6 |
6 |
|
Сила ковки |
кг |
53 000 |
95 000 |
105 000 |
115 000 |
|
Макс. диаметр отсечки |
мм |
Φ10 |
Φ13 |
Φ13 |
Φ16 |
|
Максимальная длина обрезки |
мм |
100 |
100 |
200 |
133 |
|
Диапазон скоростей |
шт/мин |
100-160 |
80-125 |
50-110 |
85-140 |
|
ПКО Инсульт |
мм |
26 |
26 |
35 |
30 |
|
K.O.Stroke |
мм |
85 |
90 |
170 |
115 |
|
Ход основного слайда |
мм |
136 |
140 |
270 |
190 |
|
Главный двигатель |
кВт |
18.5 |
22 |
30 |
30 |
|
Размер отрезной матрицы |
мм |
Φ32*45л |
Φ42*60л |
Φ42*60л |
Φ52*75л |
|
Размер пуансона |
мм |
Φ40*90л |
Φ45*115л |
Φ45*130л |
Φ53*115л |
|
Размер основной матрицы |
мм |
Φ50*120л |
Φ60*120л |
Φ60*190л |
Φ75*135л |
|
Шаг штампа |
мм |
64 |
80 |
80 |
94 |
|
Размер машины |
см |
350*240*170 |
420*270*200 |
520*270*200 |
460*300*210 |
|
Подъем эталонного груза |
Тонна |
15 |
18 |
21 |
23 |
|
Максимальный диаметр ковки на головке |
мм |
Φ14 |
Φ18 |
Φ18 |
Φ22 |
|
Нормальный размер болта |
мм |
3-8 |
5-10 |
5-10 |
6-12 |
|
Длина хвостовика заготовки |
мм |
15-70 |
15-77 |
30-160 |
15-110 |
|
Модель |
Единица |
СЖБП-136С |
СЖБП-136Л |
СЖБП-136ЛЛ |
СЖБП-166С |
СДЖБП-166ЛЛ |
|
Станция ковки |
НЕТ. |
6 |
6 |
6 |
6 |
6 |
|
Сила ковки |
кг |
148 000 |
148 000 |
150 000 |
280 000 |
320 000 |
|
Макс. диаметр отсечки |
мм |
Φ18 |
Φ18 |
Φ18 |
Φ23 |
Φ25 |
|
Максимальная длина обрезки |
мм |
140 |
190 |
300 |
190 |
350 |
|
Диапазон скоростей |
шт/мин |
60-105 |
60-100 |
42-75 |
50-80 |
30-60 |
|
ПКО Инсульт |
мм |
30 |
40 |
40 |
40 |
45 |
|
K.O.Stroke |
мм |
115 |
170 |
280 |
170 |
320 |
|
Ход основного слайда |
мм |
200 |
270 |
380 |
274 |
490 |
|
Главный двигатель |
кВт |
45 |
37 |
45 |
75 |
75 |
|
Размер отрезной матрицы |
мм |
Φ58*80л |
Φ58*80л |
Φ58*80л |
Φ75*100л |
Φ75*100л |
|
Размер пуансона |
мм |
Φ60*130л |
Φ60*130л |
Φ70*229л |
Φ75*185л |
Φ75*185л |
|
Размер основной матрицы |
мм |
Φ94*190л |
Φ94*190л |
Φ100*305л |
Φ108*200л |
Φ108*345л |
|
Шаг штампа |
мм |
110 |
110 |
110 |
129 |
129 |
|
Размер машины |
см |
460*310*220 |
550*310*220 |
750*310*260 |
650*360*260 |
870*360*300 |
|
Подъем эталонного груза |
Тонна |
30 |
35 |
42 |
56 |
65 |
|
Максимальный диаметр ковки на головке |
мм |
Φ25 |
Φ25 |
Φ25 |
Φ32 |
Φ32 |
|
Нормальный размер болта |
мм |
8-14 |
8-14 |
8-14 |
10-18 |
10-18 |
|
Длина хвостовика заготовки |
мм |
20-110 |
20-160 |
60-270 |
20-160 |
70-310 |
|
Модель |
Единица |
СДЖБП-206Л |
СДЖБП-206ЛЛ |
СДЖБП-206ЛЛТ |
СЖБП-256С |
СДЖБП-256ЛЛ |
|
Станция ковки |
НЕТ. |
6 |
6 |
6 |
6 |
6 |
|
Сила ковки |
кг |
420 000 |
420 000 |
480 000 |
500 000 |
520,00 |
|
Макс. диаметр отсечки |
мм |
Φ30 |
Φ30 |
Φ32 |
Φ36 |
Φ36 |
|
Максимальная длина обрезки |
мм |
240 |
360 |
420 |
280 |
380 |
|
Диапазон скоростей |
шт/мин |
40-65 |
40-60 |
30-60 |
30-60 |
30-55 |
|
ПКО Инсульт |
мм |
50 |
50 |
90 |
55 |
50 |
|
K.O.Stroke |
мм |
220 |
325 |
380 |
230 |
320 |
|
Ход основного слайда |
мм |
346 |
496 |
560 |
330 |
510 |
|
Главный двигатель |
кВт |
90 |
90 |
110 |
110 |
132 |
|
Размер отрезной матрицы |
мм |
Φ82*130л |
Φ82*130л |
Φ90*150л |
Φ92*130л |
Φ109*150л |
|
Размер пуансона |
мм |
Φ90*215л |
Φ90*215л |
Φ90*235л |
Φ120*270л |
Φ120*270л |
|
Размер основной матрицы |
мм |
Φ125*240л |
Φ125*345л |
Φ125*400л |
Φ148*250л |
Φ148*355л |
|
Шаг штампа |
мм |
140 |
140 |
140 |
160 |
160 |
|
Размер машины |
см |
800*380*320 |
870*354*320 |
1000*390*340 |
900*470*350 |
980*470*350 |
|
Подъем эталонного груза |
Тонна |
90 |
95 |
105 |
135 |
145 |
|
Макс. диаметр ковки |
мм |
Φ44 |
Φ44 |
Φ44 |
Φ50 |
Φ50 |
|
Нормальный размер болта |
мм |
12-22 |
12-20 |
12-20 |
16-30 |
16-28 |
|
Длина хвостовика заготовки |
мм |
30-210 |
100-310 |
60-360 |
35-220 |
60-310 |
|
Модель |
Единица |
СЖБП-276С |
СЖБП-306С |
СДЖБП-306Л |
СЖБП-426С |
|
Станция ковки |
НЕТ. |
6 |
6 |
6 |
6 |
|
Сила ковки |
кг |
660 000 |
700 000 |
730 000 |
1 300 000 |
|
Макс. диаметр отсечки |
мм |
Φ36 |
Φ41 |
Φ45 |
Φ55 |
|
Максимальная длина обрезки |
мм |
320 |
320 |
400 |
460 |
|
Диапазон скоростей |
шт/мин |
30-50 |
30-50 |
27-50 |
26-40 |
|
ПКО Инсульт |
мм |
60 |
60 |
70 |
80 |
|
K.O.Stroke |
мм |
280 |
280 |
330 |
350 |
|
Ход основного слайда |
мм |
450 |
450 |
520 |
650 |
|
Главный двигатель |
кВт |
160 |
185 |
200 |
375 |
|
Размер отрезной матрицы |
мм |
Φ129*180л |
Φ129*180л |
Φ129*180л |
Φ175*195л |
|
Размер пуансона |
мм |
Φ138*270л |
Φ138*270л |
Φ138*270л |
Φ195*330л |
|
Размер основной матрицы |
мм |
Φ178*300л |
Φ185*300л |
Φ185*420л |
Φ238*430л |
|
Шаг штампа |
мм |
190 |
200 |
200 |
270 |
|
Размер машины |
см |
950*520*450 |
950*520*450 |
1010*520*460 |
1360*620*500 |
|
Подъем эталонного груза |
Тонна |
170 |
200 |
220 |
380 |
|
Макс. диаметр ковки |
мм |
Φ70 |
Φ80 |
Φ80 |
Φ90 |
|
Нормальный размер болта |
мм |
16-27 |
20-30 |
24-36 |
30-42 |
|
Длина хвостовика заготовки |
мм |
50-260 |
50-260 |
60-320 |
80-350 |
Расширенные возможности формования
Благодаря шести специальным станциям формования машина холодной высадки деталей с 6 станциями позволяет выполнять больше этапов формования за один производственный цикл. Эта дополнительная станция открывает возможность производить детали более сложной геометрии, которые невозможно сформировать на стандартных станках с нижней станцией.
Контролируемый материальный поток
Постепенно деформируя материал на нескольких станциях, машина обеспечивает более равномерную подачу материала и лучший контроль во время формовки. Это приводит к более стабильным размерам, улучшению качества поверхности и уменьшению нагрузки на формируемый материал.
Эффективность производства
Все важные операции формовки выполняются за один проход через станок. Это устраняет необходимость во вторичных процессах или нескольких установках, помогая сократить время производства и повысить общую производительность.
Надежная промышленная эксплуатация
Созданная специально для непрерывного ежедневного производства, машина рассчитана на стабильную работу в сложных производственных условиях. Он обеспечивает стабильную производительность, малое время простоя и длительный срок службы для регулярного промышленного использования.

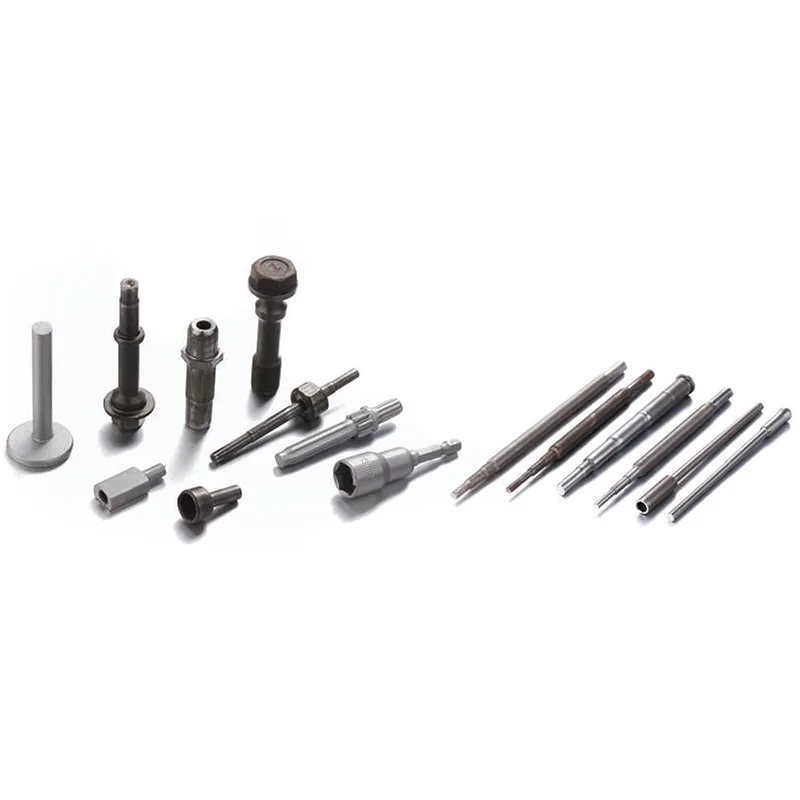

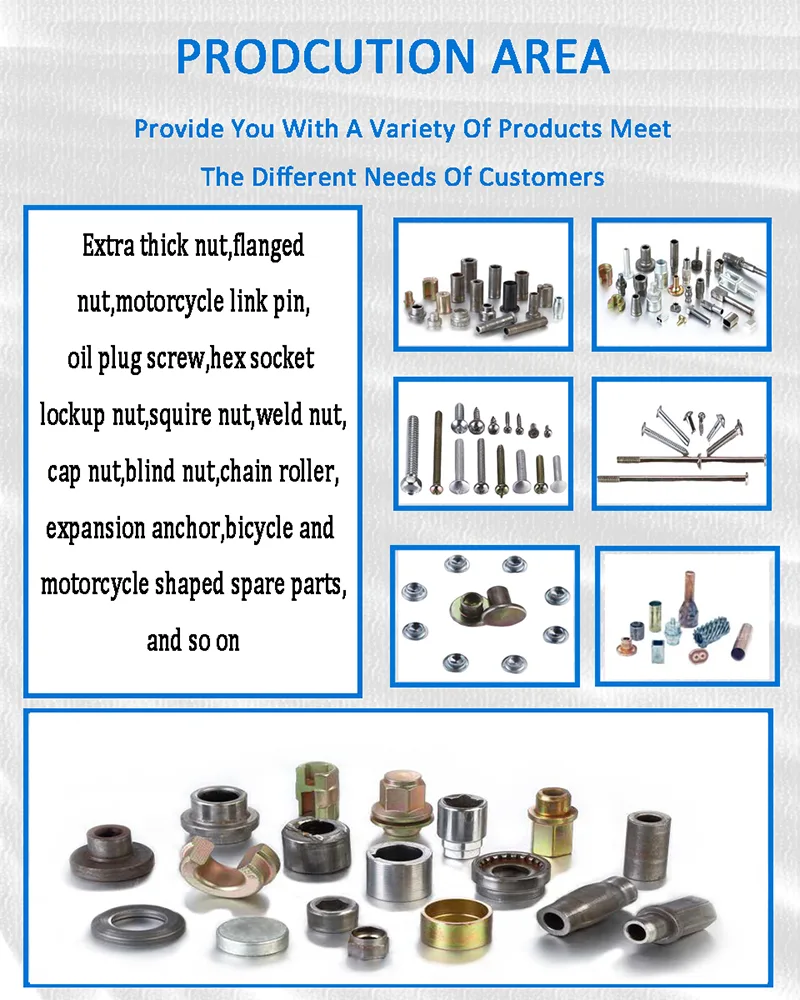

Наша машина холодной высадки деталей с 6 станциями широко используется для производства различных прецизионных компонентов, требующих прогрессивной формовки и стабильного качества.
Типичные детали, производимые на этой машине, включают в себя:
· Ступенчатые валы с многократным изменением диаметра
· Специально разработанные детали оборудования для особых применений
· Механические соединители, используемые при сборке и передаче
· Прецизионные втулки с жесткими требованиями к допускам.
· Различная промышленная арматура для различных систем оборудования
Эта машина подходит для производителей, специализирующихся на производстве высококачественных металлических компонентов и обслуживающих такие отрасли, как:
· Производство автомобилей и поставка автозапчастей
· Производство строительных скобяных изделий и стандартного крепежа
· Производство общего машиностроения и механических компонентов
· Промышленное оборудование и комплектующие
В1: В чем преимущество машины с 6 станциями перед моделью с 5 станциями?
Дополнительная станция формовки позволяет выполнять дополнительные операции формовки и обеспечивает большую гибкость при производстве более сложных деталей.
В2: Подходит ли машина для крупносерийного производства?
Да. Многостанционные машины холодной высадки обычно используются для массового производства металлических компонентов.
В3: Повышает ли холодная высадка прочность продукта?
Да. Поскольку материал формуется, а не разрезается, внутренняя структура зерен остается непрерывной, что повышает прочность.
