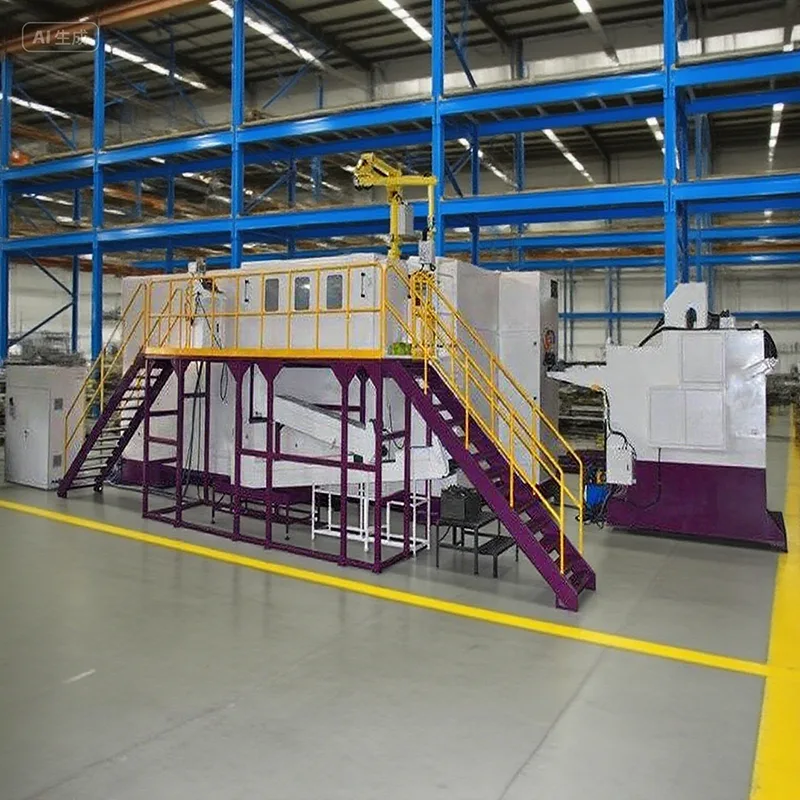

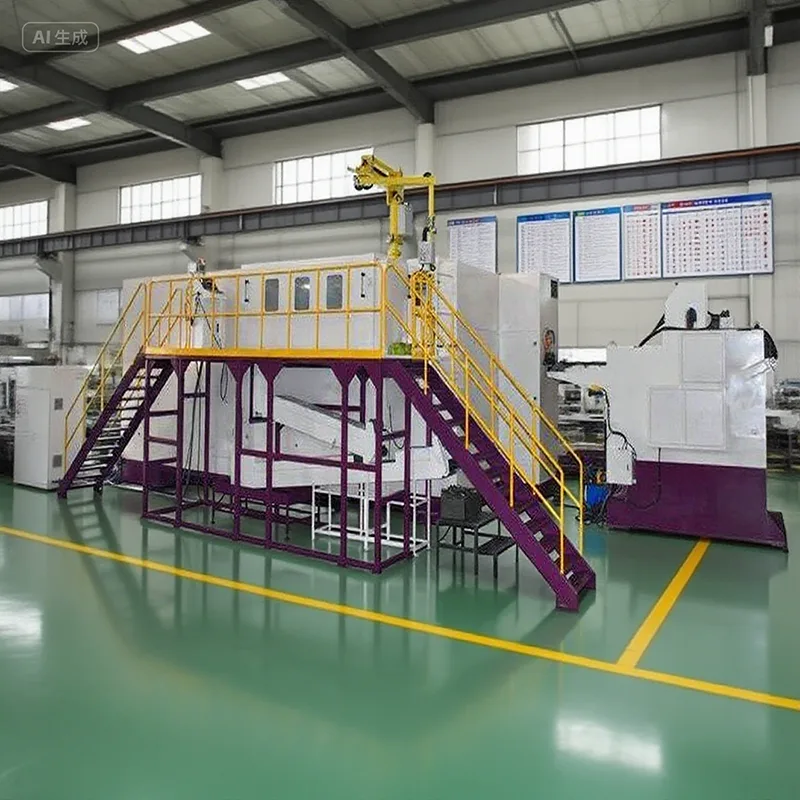

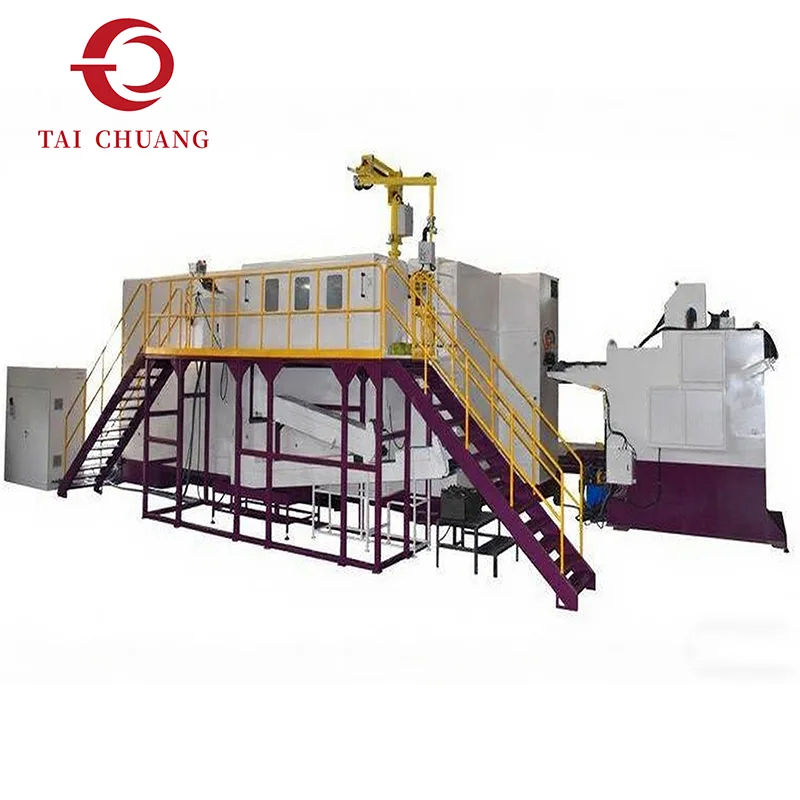

Машина холодной высадки деталей с 5 станциями предназначена для сложной обработки металлических деталей, превосходящей возможности базовых систем с двумя или тремя станциями. Распределяя деформацию по пяти независимым этапам формования, эта многопозиционная машина холодной высадки обеспечивает контролируемый поток материала и улучшенную повторяемость геометрии.
Как профессиональный поставщик машин для холодной высадки, компания TAICHUANG специализируется на создании промышленного оборудования для холодной высадки, которое сочетает в себе точность формовки, долговечность машины и долгосрочную стабильность производства. Эта модель подходит для производителей автомобильных запчастей, промышленных компонентов и металлической арматуры.
|
Модель |
Единица |
СЖБП-65С |
СЖБП-85С |
СЖБП-105С |
СДЖБП-135Л |
СДЖБП-135УЛ |
|
Станция ковки |
Нет. |
5 |
5 |
5 |
5 |
5 |
|
Сила ковки |
килограммы |
48000 |
85000 |
98000 |
145000 |
155000 |
|
Макс. диаметр отсечки |
мм |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
Максимальная длина обрезки |
мм |
100 |
110 |
140 |
190 |
450 |
|
Диапазон скоростей |
шт/мин |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
ПКО Инсульт |
мм |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
мм |
80 |
90 |
115 |
165 |
420 |
|
Ход основного слайда |
мм |
136 |
140 |
190 |
270 |
280 |
|
Главный двигатель |
кВт |
15 |
22 |
30 |
37 |
45 |
|
Размер отрезной матрицы |
мм |
Φ30*45л |
Φ35*50л |
Φ45*59л |
Φ63*69Л |
Φ58*80л |
|
Размер пуансона |
мм |
Φ40*90л |
Φ45*115л |
Φ53*115л |
Φ60*130л |
Φ60*229л |
|
Размер основной матрицы |
мм |
Φ50*110л |
Φ60*120л |
Φ75*135л |
Φ86*190л |
Φ86*450л |
|
Шаг штампа |
мм |
60 |
80 |
94 |
110 |
110 |
|
Размер машины (Д*"Ш"*В) |
см |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
Подъем эталонного груза |
Тонна |
11 |
15 |
19 |
31 |
55 |
|
Нормальный размер болта |
мм |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
Длина хвостовика заготовки |
мм |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
Модель |
Единица |
СЖБП-165С |
СДЖБП-205Л |
СДЖБП-205ЛЛ |
СДЖБО-205ЛЛ |
СДЖБП-305Л |
|
Станция ковки |
Нет. |
5 |
5 |
5 |
5 |
5 |
|
Сила ковки |
килограммы |
220000 |
380000 |
380000 |
480000 |
600000 |
|
Макс. диаметр отсечки |
мм |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
Максимальная длина обрезки |
мм |
190 |
240 |
360 |
380 |
420 |
|
Диапазон скоростей |
шт/мин |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
ПКО Инсульт |
мм |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
мм |
170 |
220 |
325 |
320 |
380 |
|
Ход основного слайда |
мм |
274 |
346 |
496 |
510 |
580 |
|
Главный двигатель |
кВт |
55 |
75 |
75 |
110 |
132 |
|
Размер отрезной матрицы |
мм |
Φ75*100л |
Φ75*120л |
Φ75*120л |
Φ99*150л |
Φ118*180л |
|
Размер пуансона |
мм |
Φ75*185л |
Φ90*215л |
Φ90*215л |
Φ120*270л |
Φ140*300л |
|
Размер основной матрицы |
мм |
Φ180*200л |
Φ125*240л |
Φ125*345л |
Φ148*355л |
Φ168*420л |
|
Шаг штампа |
мм |
129 |
140 |
140 |
160 |
180 |
|
Размер машины (Д*"Ш"*В) |
см |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
Подъем эталонного груза |
Тонна |
50 |
75 |
95 |
140 |
200 |
|
Нормальный размер болта |
мм |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
Длина хвостовика заготовки |
мм |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
Пять формовочных станций позволяют формовать металлические заготовки постепенно, а не за счет чрезмерного одноэтапного перемещения. Это снижает концентрацию напряжения и улучшает выравнивание внутренних волокон.
Ключевые возможности формирования включают в себя:

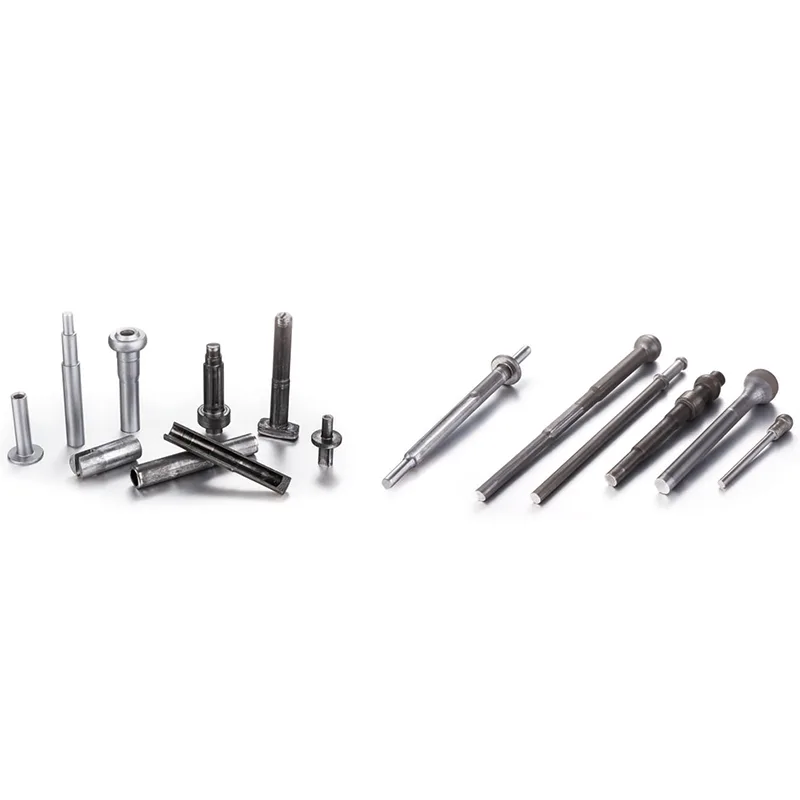

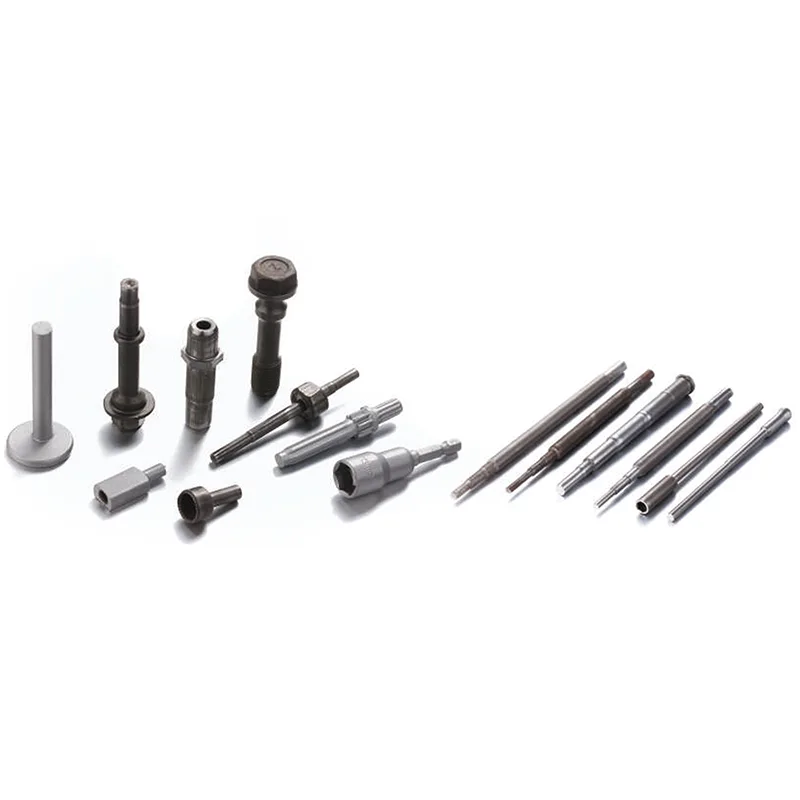

Многодиаметральные переходы
Формирование плеч
Особенности частичной экструзии
Ступенчатая геометрия вала
Контролируемое развитие полости
По сравнению с машинами холодной высадки с нижней станцией, эта машина для холодной высадки деталей с 5 станциями улучшает контроль геометрии, сохраняя при этом эффективное время цикла.
Стабильный многоступенчатый контроль деформации
Улучшенная размерная согласованность
Снижение риска растрескивания изделий сложной формы.
Сбалансированное распределение нагрузки на инструмент
Подходит для производства средних и больших объемов.
Эта промышленная машина холодной высадки предназначена для непрерывных производственных линий, где надежность и повторяемость имеют решающее значение.
Специализируется на машинах для нарезки гаек и оборудовании для холодной высадки.
Ориентирован на высокоточные решения для промышленного производства.
Опыт обслуживания мировых производителей крепежа и металлических деталей.
Акцент на стабильные производственные показатели
Структурированная конфигурация машины для экспортных рынков
TAICHUANG предоставляет профессиональную поддержку производителям, ищущим надежные решения для машин холодной высадки из Китая.
Q1: В чем преимущество5-позиционная машина для холодной высадки деталей?
Он обеспечивает прогрессивную деформацию на пяти этапах, улучшая контроль размеров сложных деталей.
В2: Подходит ли эта машина для производства автомобильных деталей?
Да, особенно для структурных и инженерных автомобильных компонентов, требующих многоэтапной формовки.
В3: Чем он отличается от машин с тремя станциями?
Дополнительные станции улучшают гибкость геометрии и снижают напряжение формовки на каждой стадии.
В4: Может ли он поддерживать крупносерийное производство?
Да, он предназначен для непрерывного промышленного производства.
В5: Является ли ТАЙЧУАН производителем или поставщиком?
TAICHUANG поставляет промышленные машины для холодной высадки и оборудование для нарезки гаек на мировые рынки.
