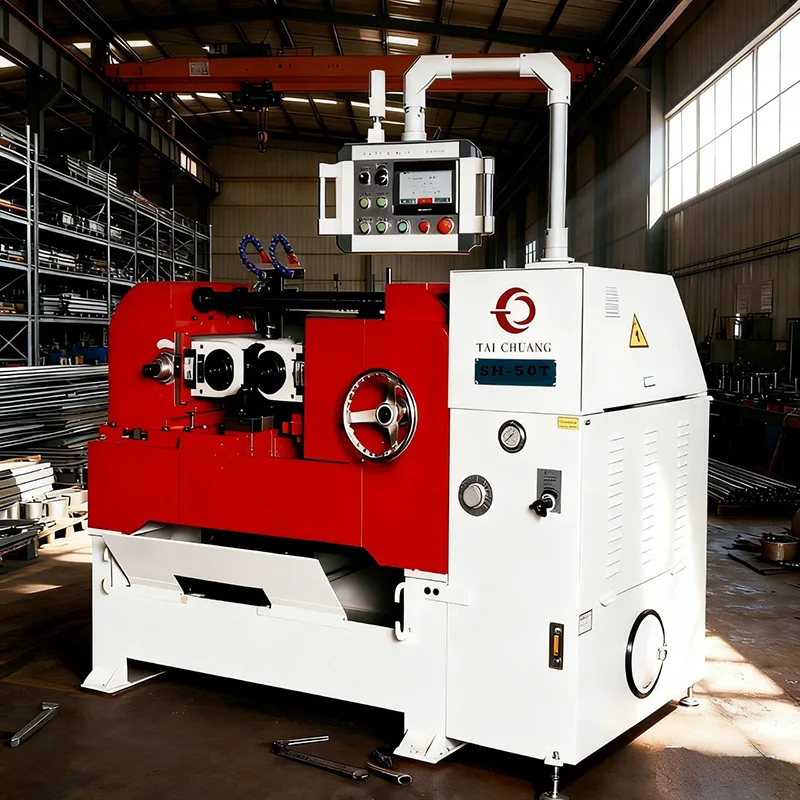

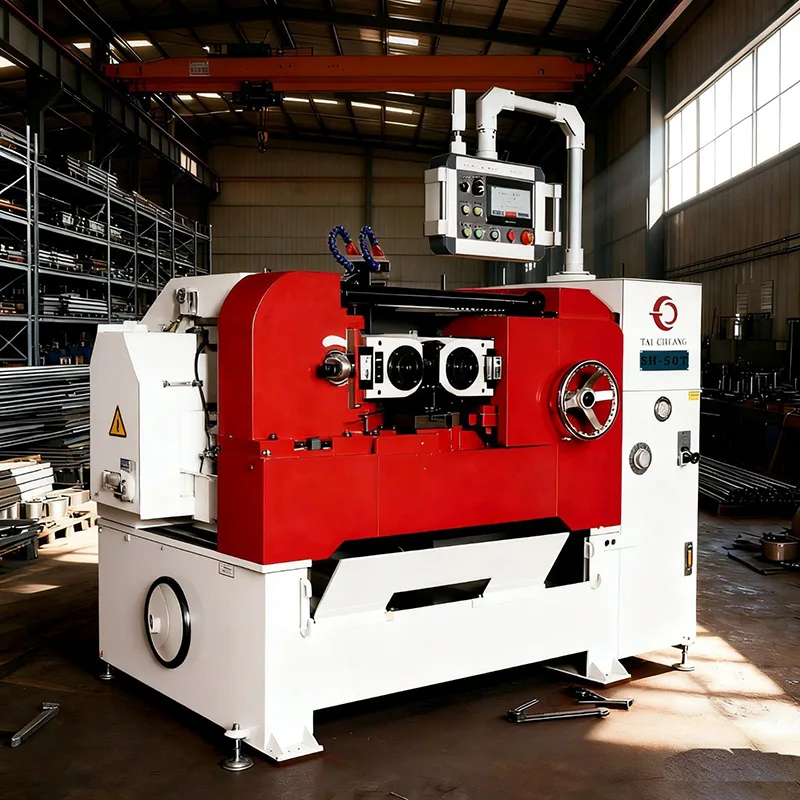

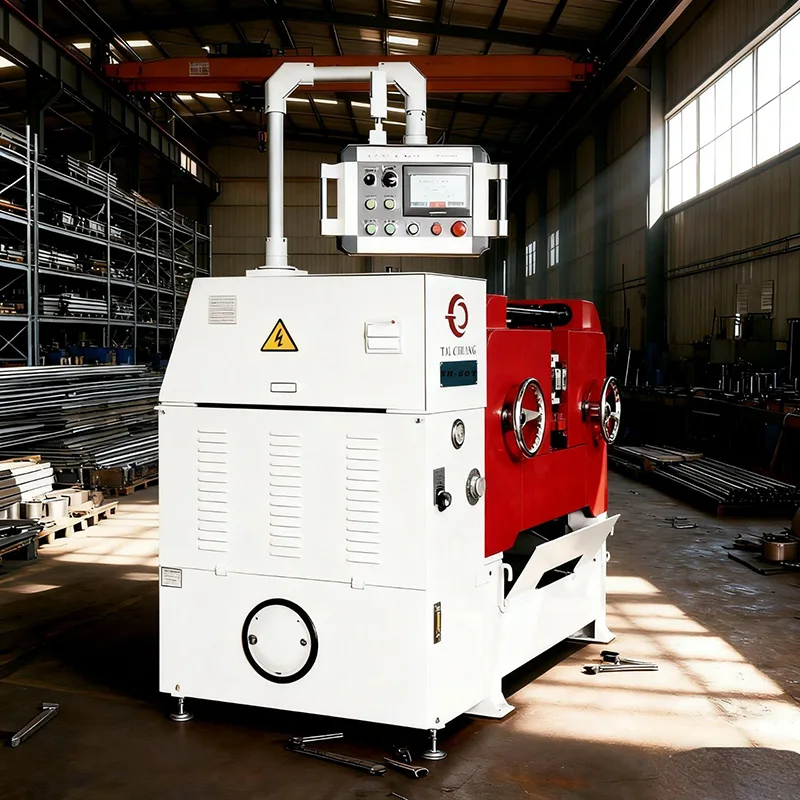

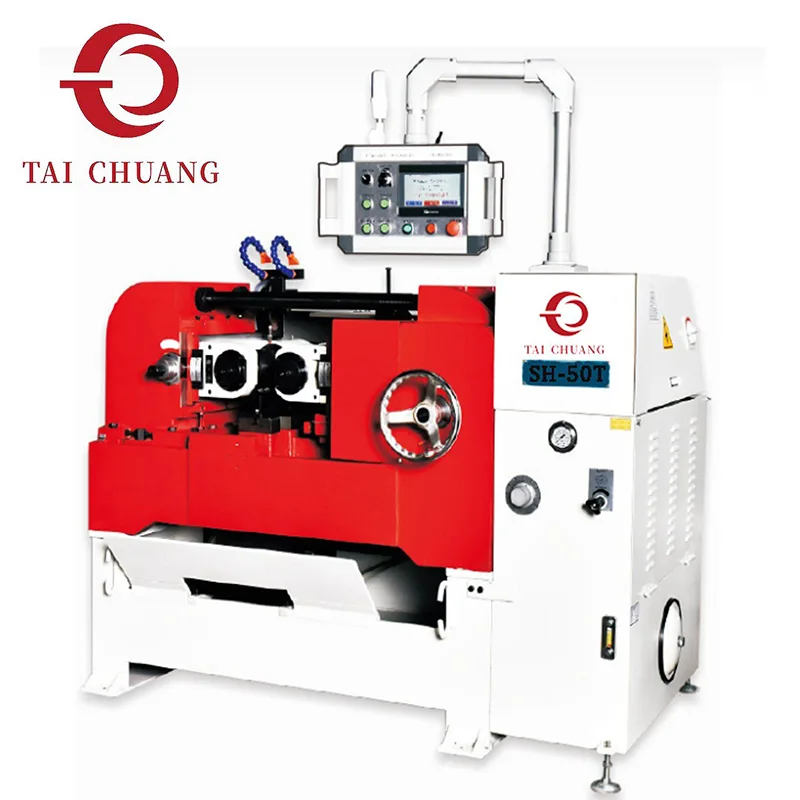

Наш высокоточный гидравлический станок для накатки круглой резьбы предназначен для изготовления наружной резьбы на металлических круглых стержнях путем холодной прокатки, а не резки. Накатывание резьбы сохраняет прочность материала, улучшает качество поверхности и обеспечивает точную стабильность размеров. Этот станок идеально подходит для компаний, которым требуется надежная и высокоточная обработка резьбы для выполнения сложных задач.
Мы уделяем особое внимание точности, повторяемости и долговечности, чтобы обеспечить стабильную производительность даже в условиях непрерывного производства.
|
Элемент |
Имя |
Ш-80Т |
Ш-50Т |
Ш-35Т |
Ш-20Т |
Ш-12,5Т |
Ш-5Т |
|
Диапазон резьбы |
Max.diameter |
Φ100 мм |
Φ70 мм |
Φ70 мм |
Φ60 мм |
Φ60 мм |
Φ50 мм |
|
Min.diameter |
Φ10 мм |
Φ6 мм |
Φ6 мм |
Φ4 мм |
Φ3 мм |
Φ1,6 мм |
|
|
Подача |
0,6-10 мм |
0,6-6,3 мм |
0,6-6,3 мм |
0,6-4 мм |
0,6-2,5 мм |
0,25-2 мм |
|
|
Диапазон длины (в подаче) |
5-300 мм |
5-200 мм |
5-170 мм |
5-150 мм |
5-70 мм |
5-50 мм |
|
|
Диапазон длины (сквозная подача) |
Бесплатно |
Бесплатно |
Бесплатно |
Бесплатно |
Бесплатно |
Бесплатно |
|
|
Диапазон скоростей |
|
5-40 об/мин |
0-65 об/мин |
0-65 об/мин |
0-65 об/мин |
0-65 об/мин |
0-100 об/мин |
|
Резьбонакатные штампы |
Max.diameter |
Φ250-270 мм |
Φ198 мм |
Φ198 мм |
Φ178 мм |
Φ150 мм |
Φ100-118 мм |
|
Диаметр отверстия |
Φ110 мм |
Φ85 мм |
Φ85 мм |
Φ54 мм |
Φ54 мм |
Φ50,5 мм |
|
|
Диапазон ширины |
50-260 мм |
50-200 мм |
50-170 мм |
50-150 мм |
70 мм |
50 мм |
|
|
Ключевой путь |
25 мм |
18 мм |
18 мм |
12 мм |
12 мм |
8 мм |
|
|
Плашки шпинделя |
Max.diameter |
360 мм |
220 мм |
220 мм |
190 мм |
160 мм |
151 мм |
|
Min.diameter |
210 мм |
150 мм |
150 мм |
130 мм |
115 мм |
90 мм |
|
|
Максимальное давление прокатки |
80 тонн |
50 тонн |
35 тонн |
20 тонн |
12,5 тонн |
5 тонн |
|
|
Основная мощность |
30 л.с. (22,5 кВт) |
20 л.с. (15 кВт) |
15 л.с. (1,25 кВт) |
10 л.с. (7,5 кВт) |
7,5 л.с. (5,6 кВт) |
3 л.с. (2,2 кВт) |
|
|
Гидравлическая мощность |
10 л.с. (7,5 кВт) |
7,5 л.с. (5,6 кВт) |
5 л.с. (3,75 кВт) |
5 л.с. (2,2 кВт) |
3 л.с. (2,2 кВт) |
2 л.с. (1,5 кВт) |
|
|
|
Мощность охлаждающей жидкости |
1/2 л.с. (0,375 кВт) |
1/4 л.с. (0,18 кВт) |
1/4 л.с. (0,18 кВт) |
1/4 л.с. (0,18 кВт) |
1/8 л.с. |
1/8 л.с. |
|
|
Высота от пола до центра шпинделя |
1015 мм |
1000 мм |
1000 мм |
1000 мм |
820 мм |
743 мм |
|
|
Требуемая площадь пола (ДxШxВ), м/м |
2900*2400*1710мм |
1740*1840*2300мм |
1740*1840*2300мм |
1660*1550*1700 мм |
1130*1361*1300 мм |
1150*1150*1300мм |
|
Масса |
Вес нетто |
8500 кг |
4000 кг |
3500 кг |
2250 кг |
1600 кг |
1200 кг |
|
Вес брутто |
9100 кг |
4500 кг |
3600 кг |
2500 кг |
1850 кг |
1450 кг |
Высокоточный гидравлический резьбонакатный станок TAICHUANG широко используется во многих отраслях промышленности с высокими требованиями к прочности и точности резьбы. Мы накопили богатый опыт применения и стабильные клиенты на мировых рынках.
В автомобильной промышленности компания обрабатывает высокопрочные болты двигателей, трансмиссионные валы, разъемы шасси и колесные болты. Холоднокатаная резьба имеет более высокую растягивающую силу и более длительный срок службы, полностью отвечая стандартам автомобильной безопасности.
Как профессиональный поставщик брендов, TAICHUANG придает большое значение качеству продукции и безопасности. Все наши высокоточные гидравлические станки для накатки круглой резьбы соответствуют международным стандартам безопасности и системам управления качеством.

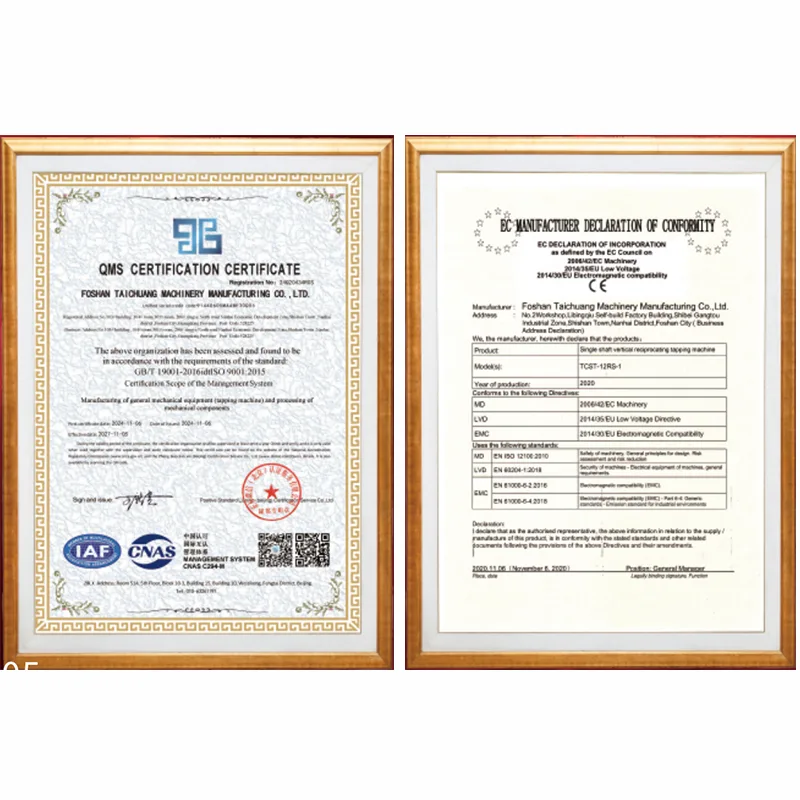

Мы предоставляем полную сертификационную документацию, включая сертификацию CE, отчеты о проверке материалов, отчеты об испытаниях гидравлической системы, протоколы заводских испытаний и руководства по эксплуатации. Перед поставкой каждая машина проходит не менее 8 часов непрерывной пробной эксплуатации, испытаний на точность резьбы, испытаний на устойчивость к давлению и испытаний на шум, чтобы гарантировать, что клиенты получают квалифицированное и готовое к использованию оборудование.

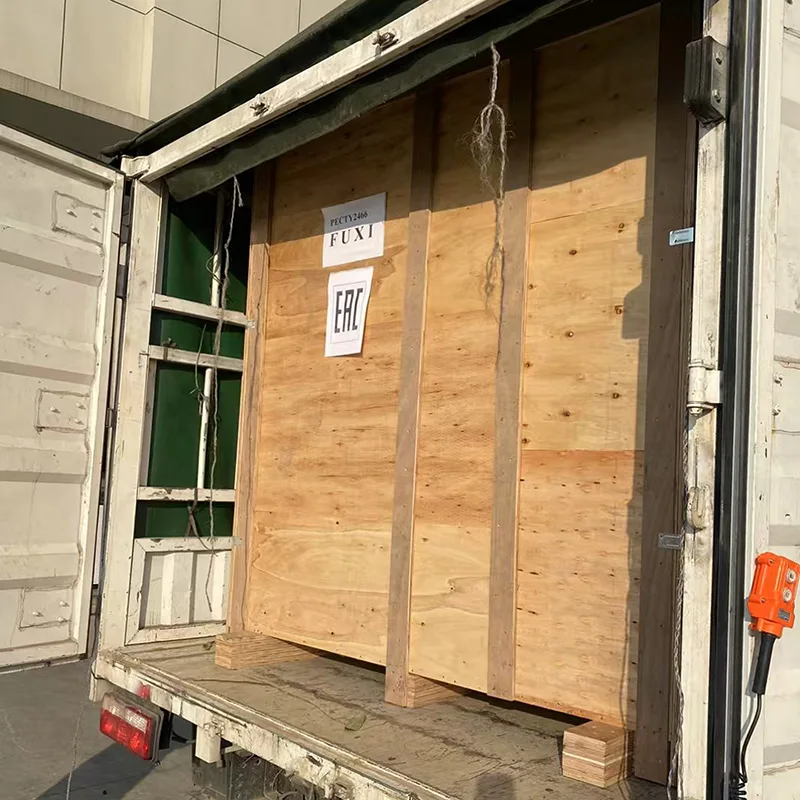

Мы используем профессиональную экспортную упаковку для защиты машины при транспортировке на большие расстояния. Вся машина покрыта влагонепроницаемой пленкой и зафиксирована прочным деревянным ящиком, чтобы избежать столкновений и повреждений. Для морских перевозок мы можем сотрудничать с назначенным вами экспедитором или организовать для вас надежные каналы логистики. Мы завершим производство, тестирование и упаковку в согласованные сроки доставки, а также предоставим упаковочный лист, коммерческий счет, коносамент и другие документы таможенной декларации, чтобы помочь вам пройти таможню без проблем.
