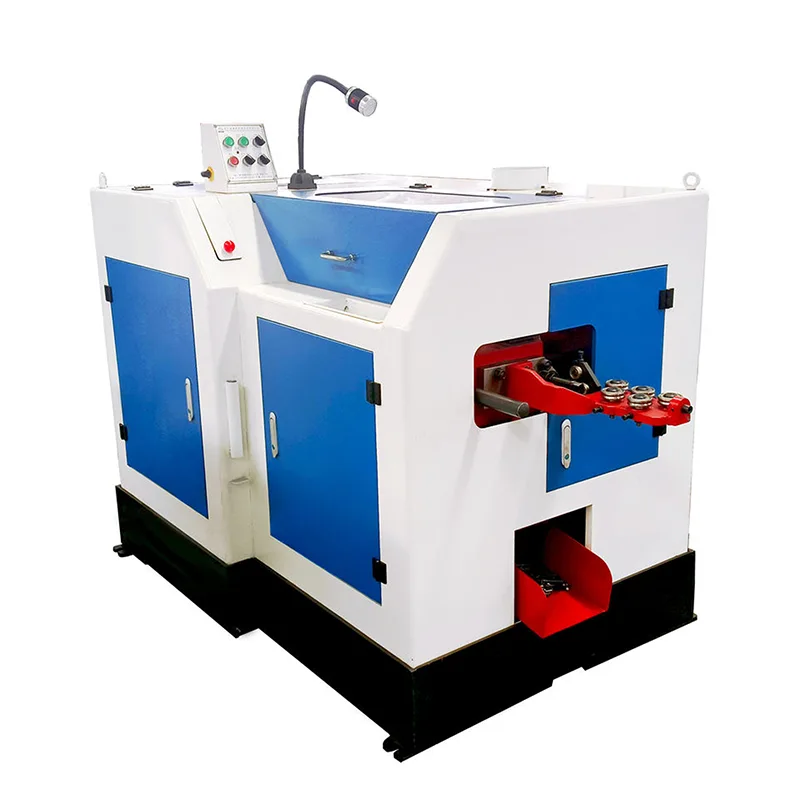

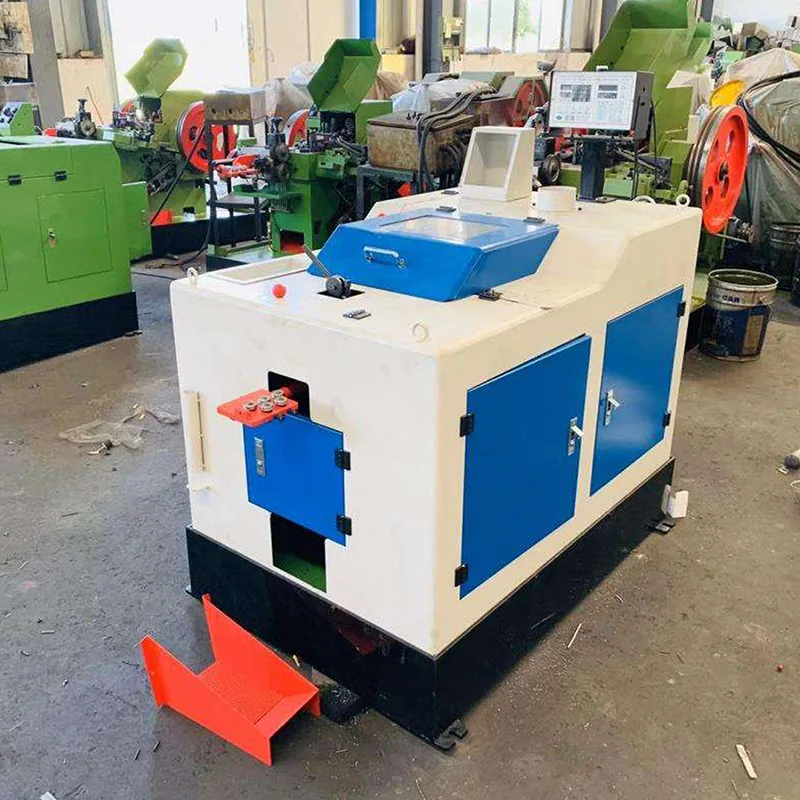

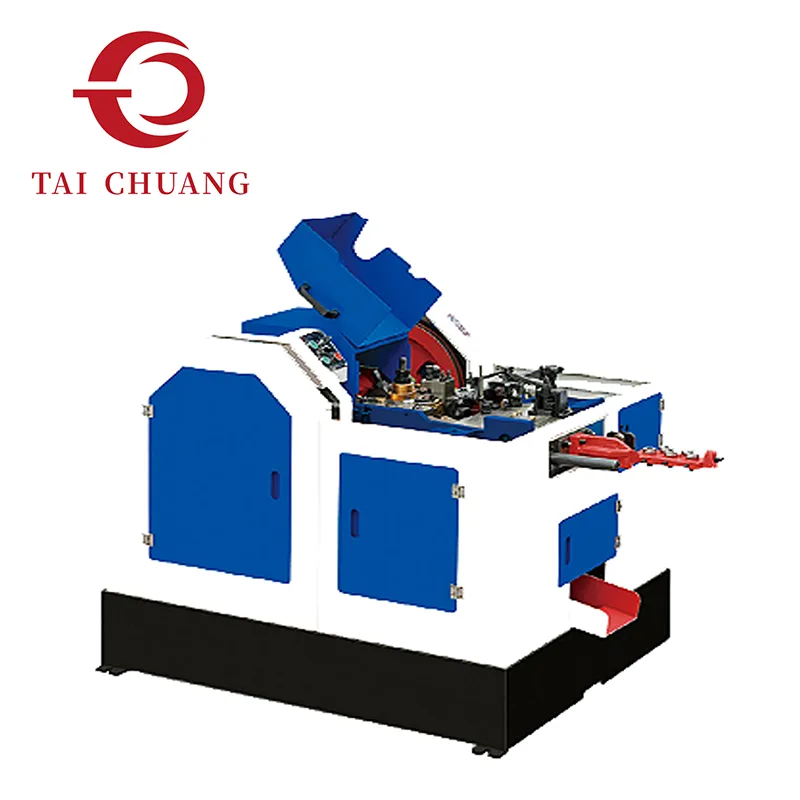

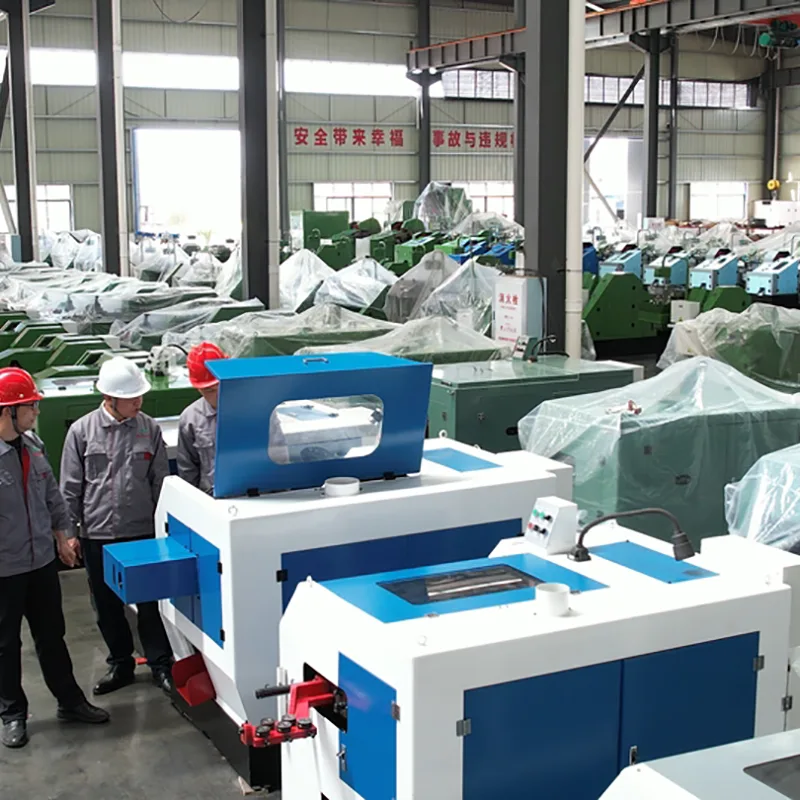

Конфигурация машины для холодной высадки с 1 матрицей и 2 выдувами позволяет поэтапно формировать головку болта посредством контролируемой последовательности двух ударов внутри одной полости матрицы. Материал разрезается по длине, переносится и постепенно деформируется для достижения окончательной геометрии головки при сохранении структурной целостности.
По сравнению с системами с одним ударом, эта структура обеспечивает улучшенный сбор материала и снижение деформационных ударов, помогая поддерживать качество поверхности и стабильность размеров. Упрощенная компоновка матрицы также снижает сложность оснастки, делая настройку и обслуживание более управляемыми в условиях непрерывного производства.
Процессы холодной высадки с использованием этой конфигурации обычно применяются там, где геометрия болтов проста, но надежность производства и стабильность результатов остаются важными. Сбалансированное распределение сил формовки способствует предсказуемости результатов формовки при средних и больших объемах производства.
Компания TAICHUANG поставляет машины для холодной высадки с 1 матрицей и 2 выдувами для клиентов, которым необходимы надежные возможности формовки болтов без лишней структурной сложности.
|
Модель |
Д3-20 |
Д4-40 |
Д4-30ГС |
Д5-30ГС |
Д5-50ГС |
Д5-63ГС |
|
Макс. диаметр заготовки/мм |
0,8-4,0 |
Φ2,0-5,0 |
Φ2,0-5,0 |
Φ3,0-7,0 |
Φ3,0-7,0 |
Φ3,0-7,0 |
|
Макс. длина заготовки/мм |
20 |
40 |
30 |
30 |
50 |
63 |
|
Макс. длина обрезки/мм |
30 |
48 |
48 |
55 |
75 |
80 |
|
Ход/мм |
37 |
68 |
60 |
82 |
92 |
107 |
|
Производительность/шт/мин |
150-200 |
150-180 |
180-200 |
160-180 |
160-180 |
130-150 |
|
Диаметр основной матрицы/мм |
Φ20*35 |
Φ30*60 |
Φ30*50 |
Φ34,5*55 |
Φ34,5*67 |
Φ34,5*80 |
|
Начальный диаметр пуансона/мм |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ35*75 |
Φ35*75 |
Φ35*75 |
|
Точный диаметр пуансона/мм |
Φ18*50 |
Φ25*65 |
Φ25*65 |
Φ31*75 |
Φ31*75 |
Φ31*75 |
|
Диаметр отрезной матрицы/мм |
Φ13*25 |
Φ15*30 |
Φ15*30 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
|
Размер фрезы/мм |
6*25*42 |
10*32*72 |
10*32*72 |
10*35*72 |
10*35*72 |
10*35*72 |
|
Мощность главного двигателя/кВт |
1.1 |
2.2 |
2.2 |
3.0 |
3.0 |
3.0 |
|
Объем (Д*Ш*В)/см |
145*88*112 |
195*105*110 |
200*103*135 |
240*120*138 |
230*119*135 |
230*120*138 |
|
Вес/кг |
700 |
1100 |
1400 |
2000 |
2000 |
2000 |
|
Модель |
Д5-76ГС |
Д5-60 |
Д5-80 |
Д5-100 |
Д5-150 |
||||||||
|
Макс. диаметр заготовки/мм |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
Φ3,0*7,0 |
||||||||
|
Макс. длина заготовки/мм |
76 |
60 |
80 |
100 |
150 |
||||||||
|
Макс. длина обрезки/мм |
95 |
80 |
95 |
120 |
168 |
||||||||
|
Ход/мм |
120 |
92 |
110 |
130 |
190 |
||||||||
|
Производительность/шт/мин |
110-130 |
120-140 |
90-110 |
80-100 |
60-80 |
||||||||
|
Диаметр основной матрицы/мм |
Φ34,5*100 |
Φ34,5*80 |
Φ34,5*100 |
Φ34,5*120 |
Φ40*180 |
||||||||
|
Начальный диаметр пуансона/мм |
Φ35*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Точный диаметр пуансона/мм |
Φ31*75 |
Φ31*75 |
Φ31*75 |
Φ31*80 |
Φ35*100 |
||||||||
|
Диаметр отрезной матрицы/мм |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ19*35 |
Φ20*35 |
||||||||
|
Размер фрезы/мм |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
10*35*72 |
||||||||
|
Мощность главного двигателя/кВт |
3.0 |
3.0 |
2.2 |
2.2 |
3.0 |
||||||||
|
Объем (Д*Ш*В)/см |
230*120*138 |
220*115*115 |
225*112*117 |
270*116*115 |
260*115*135 |
||||||||
|
Вес/кг |
2000 |
1800 |
1850 |
2200 |
2800 |
||||||||
|
Модель |
Макс. Пустой диаметр/мм |
Пустая длина/мм |
Длина обрезки/мм |
Ход/мм |
Производительность/шт/мин |
Диаметр основной матрицы/мм |
Начальный диаметр пуансона/мм |
Точный диаметр пуансона/мм |
Диаметр отрезной матрицы/мм |
||||
|
Д8-90 |
Φ5,0-11 |
90 |
120 |
130 |
80-90 |
Φ60*120 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
Д8-120 |
Φ5,0-11 |
120 |
140 |
156 |
60-80 |
Φ60*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
Д8-150 |
Φ5,0-11 |
150 |
180 |
190 |
60-70 |
Φ60*190 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
||||
|
Д8-200 |
Φ5,0-11 |
200 |
220 |
250 |
40-50 |
Φ60*240 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
Д8-250 |
Φ5,0-11 |
250 |
270 |
290 |
30-45 |
Φ60*290 |
Φ40*150 |
Φ40*150 |
Φ28*60 |
||||
|
Д8-300 |
Φ5,0-11 |
300 |
330 |
365 |
25-35 |
Φ60*360 |
Φ40*180 |
Φ40*180 |
Φ28*60 |
||||
|
Д10-120 |
Φ6,0-13 |
120 |
140 |
150 |
50-60 |
Φ80*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
||||
|
Д10-150 |
Φ6,0-13 |
150 |
180 |
210 |
45-55 |
Φ80*190 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
Д10-220 |
Φ6,0-13 |
220 |
240 |
260 |
40-50 |
Φ80*260 |
Φ55*150 |
ΦΦ55*150 |
Φ40*50 |
||||
|
Д10-300 |
Φ6,0-13 |
300 |
320 |
350 |
25-35 |
Φ80*360 |
Φ55*180 |
Φ55*180 |
Φ40*50 |
||||
|
Модель |
Размер фрезы/мм |
Мощность главного двигателя/кВт |
Объем(Д*Ш*В)/м |
Вес/кг |
|
Д8-90 |
12*42*90 |
Уровень 6 – 7,5 кВт |
3,40*1,60*1,60 |
4200 |
|
Д8-120 |
12*42*90 |
Уровень 6 – 7,5 кВт |
3,45*1,68*1,60 |
4200 |
|
Д8-150 |
12*42*90 |
Уровень 6 – 7,5 кВт |
3,90*1,60*1,80 |
4300 |
|
Д8-200 |
12*42*90 |
Уровень 8 – 7,5 кВт |
4,15*1,60*1,85 |
5800 |
|
Д8-250 |
12*42*90 |
Уровень 8 – 7,5 кВт |
4,30*1,60*1,90 |
6100 |
|
Д8-300 |
12*42*90 |
Уровень 6 – 11 кВт |
5,43*1,95*1,87 |
8500 |
|
Д10-120 |
16*55*115 |
Уровень 6 – 11 кВт |
4,00*1,82*1,68 |
7300 |
|
Д10-150 |
16*55*115 |
Уровень 6 – 11 кВт |
4,10*1,82*1,70 |
7700 |
|
Д10-220 |
16*55*115 |
Уровень 6 – 11 кВт |
5,00*1,82*1,70 |
8500 |
|
Д10-300 |
16*55*115 |
Уровень 6 – 11 кВт |
5,50*1,82*2,00 |
10400 |
Материал перемещается в одну полость матрицы, где два последовательных удара выполняют поэтапную деформацию.
Первое воздействие инициирует сбор и предварительное формование материала.
Второй удар завершает формирование головы с улучшенным контролем потока.
Постепенная деформация помогает снизить концентрацию напряжений и поддерживает постоянную толщину головки на протяжении всего производственного цикла.
• Компактность для мастерских, требующих ограниченного пространства.
• Снижение сложности оснастки по сравнению с системами с несколькими штампами.
• Стабильные сроки воздействия для предсказуемого результата.
• Эффективное формование головки болтов стандартной геометрии.
• Более простое обслуживание и смена матрицы.

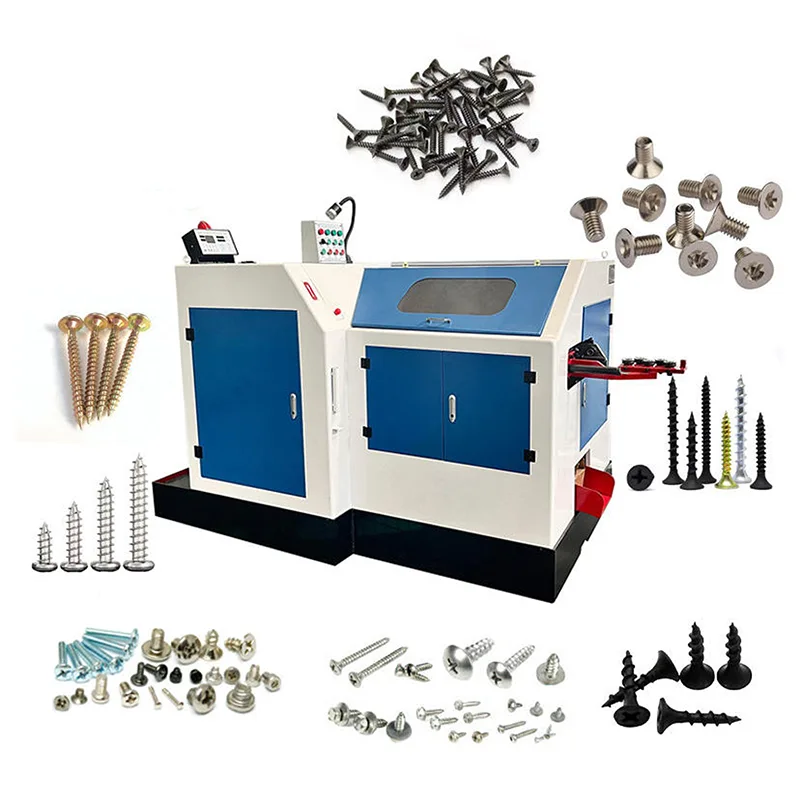

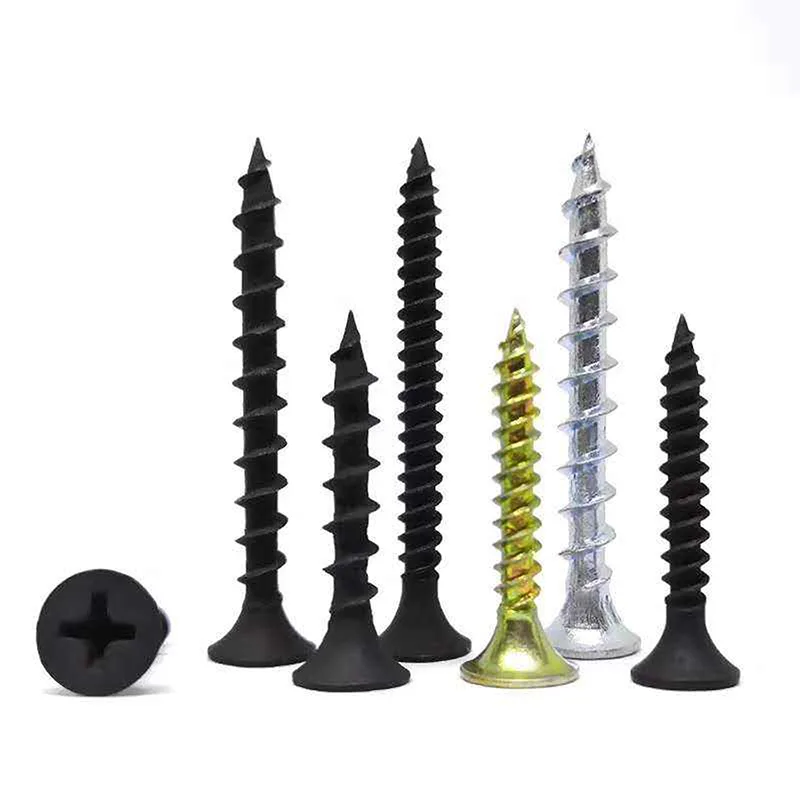

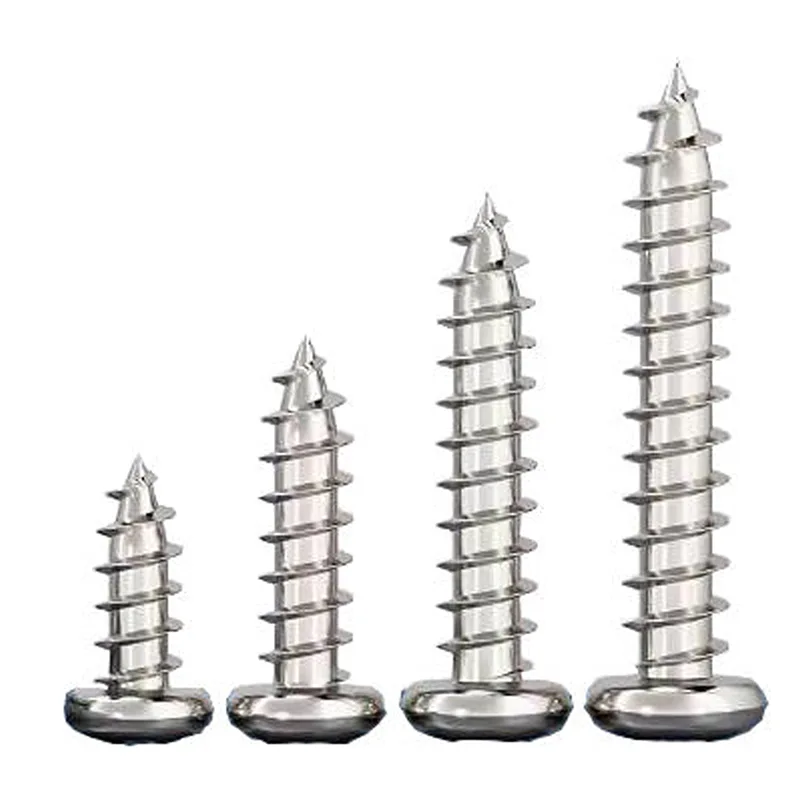

Стандартные шестигранные болты
Фланцевые болты
Структурные болты
Общий автомобильный крепеж
Компоненты промышленного оборудования
Подходит, когда производство ориентировано на стандартные конструкции болтов без сложных переходов геометрии.
Заводы, отдающие приоритет надежности, управляемой стоимости инструмента и прозрачности работы, часто выбирают эту конфигурацию.
1. В чем основное преимущество машины холодной высадки с 1 матрицей и 2 продувками?
Основное преимущество заключается в простоте конструкции в сочетании с эффективным поэтапным формованием. Два удара в одной матрице позволяют лучше формовать головку, чем системы с одним ударом, сохраняя при этом компактную конструкцию машины.
2. Какие размеры болтов обычно подходят?
Обычно применяется для болтов малого и среднего диаметра, используемых в автомобильной, строительной и общепромышленной креплении. Конечная емкость зависит от спецификации модели и марки материала.
3. Подходит ли эта конфигурация для высокопрочных материалов?
Да, при условии, что марка материала и степень деформации находятся в пределах машинных пределов. Правильная конструкция штампа и последовательность формования имеют решающее значение для материалов с высоким пределом прочности.
