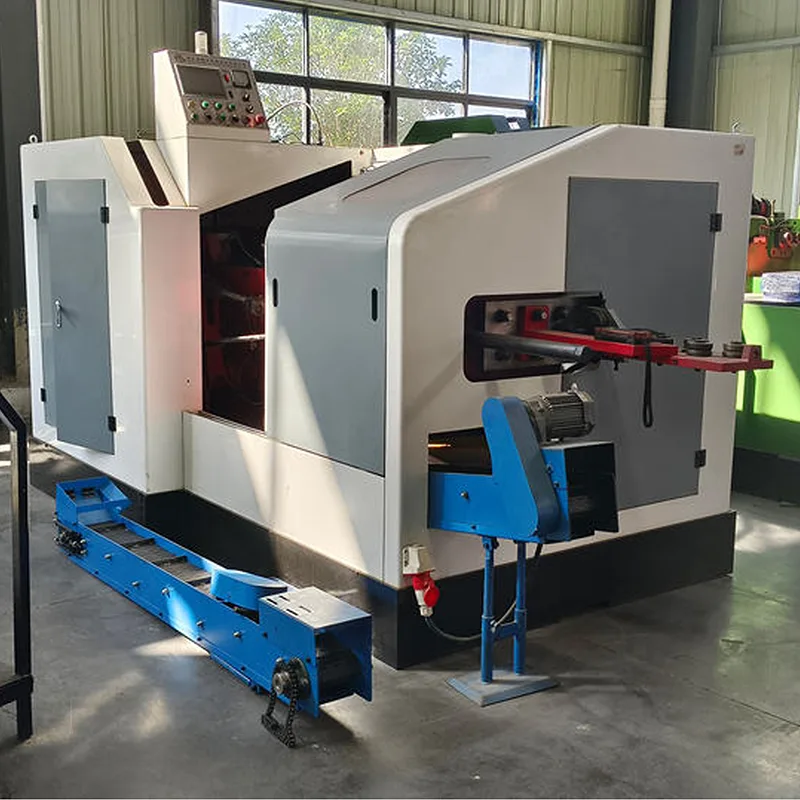

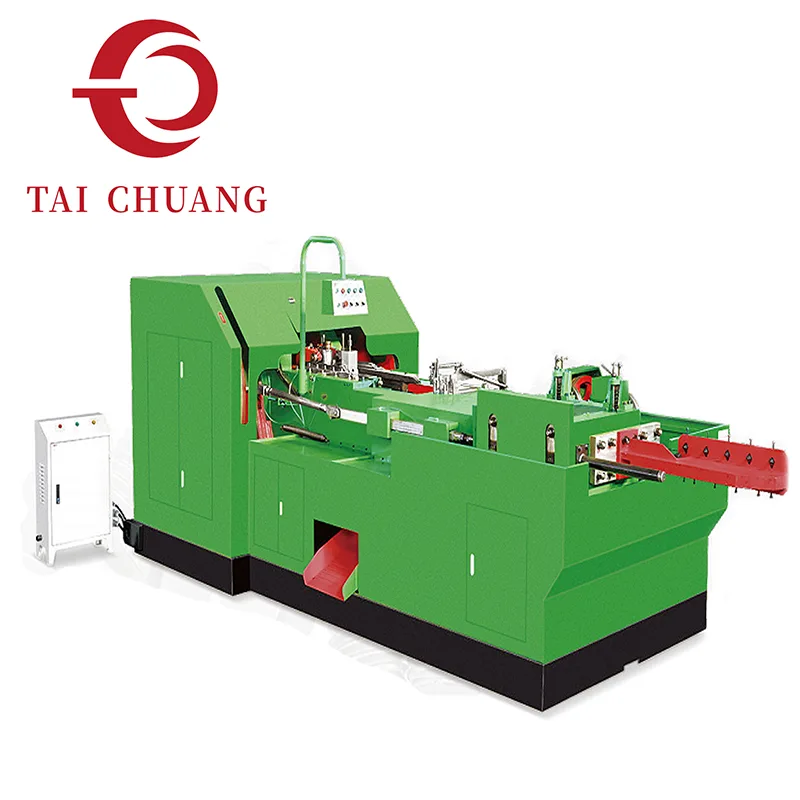

Эта крупногабаритная машина для холодной высадки с 1 матрицей и 2 выдувами, предназначенная для крепежных изделий большого диаметра и увеличенной длины, повышает производительность формовки в рамках конструкции с одной матрицей и двумя выдувами. Механизм расширенного хода позволяет увеличить перемещение материала и увеличить длину хвостовика, сохраняя при этом контролируемое формирование головки в непрерывном цикле.
TAICHUANG, как завод в Китае, поставляет это тяжелое решение для холодной высадки производителям, производящим болты негабаритного размера и длинные конструкционные крепежные детали, которые превышают диапазон формовки стандартных систем с коротким ходом. Машина ориентирована на стабильный контроль деформации, сохранение прочности материала и постоянство размеров при более высоких нагрузках формовки.
|
Модель |
Макс. Пустой диаметр/мм |
Пустая длина/мм |
Длина обрезки/мм |
Ход/мм |
Производительность/шт/мин |
Диаметр основной матрицы/мм |
Начальный диаметр пуансона/мм |
Точный диаметр пуансона/мм |
Диаметр отрезной матрицы/мм |
|
Д12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
Д12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
Д12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
Д12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
Д12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
Д12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
60*270 |
60*270 |
Φ45*60 |
|
Д16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
65*180 |
65*180 |
Φ60*80 |
|
Д16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
60*270 |
60*270 |
Φ60*80 |
|
Модель |
Размер фрезы/мм |
Мощность главного двигателя/кВт |
Объем(Д*Ш*В)/м |
Вес/кг |
|
Д12-70 |
16*50*125 |
Уровень 6 – 15 кВт |
4,50*2,00*1,32 |
7900 |
|
Д12-150 |
18*60*125 |
Уровень 6 – 18,5 кВт |
5,20*1,90*1,80 |
14000 |
|
Д12-200 |
18*60*125 |
Уровень 6 – 18,5 кВт |
5,20*1,90*1,80 |
14300 |
|
Д12-250 |
18*60*125 |
Уровень 6 – 18,5 кВт |
5,20*1,90*1,80 |
15000 |
|
Д12-300 |
18*60*125 |
Уровень 6 – 18,5 кВт |
5,20*1,90*1,80 |
15800 |
|
Д12-450 |
18*60*125 |
Уровень 6 – 22 кВт |
6,50*2,25*2,10 |
20800 |
|
Д16-180 |
20*60*125 |
Уровень 6 -30 кВт |
4,40*2,10*1,95 |
20800 |
|
Д16-450 |
20*70*125 |
Уровень 6 – 22 кВт |
6,50*2,25*2,10 |
21000 |
Более длинный ход обеспечивает большее перемещение материала при каждом ударе. Вместо сжатия материала в пределах окна ограниченного смещения система обеспечивает дополнительное расстояние формования, поддерживая:
Производство болтов с длинным хвостовиком
Формирование головки большего диаметра
Улучшенное распределение потока металла
Снижение риска недолива негабаритных деталей.
Последовательность двух ударов разделяет высадку и окончательное формование головки, обеспечивая стабильную геометрию даже при формовке деталей большего объема.
Крепежи большого размера требуют большей жесткости рамы и сбалансированного поглощения ударов. Эта крупногабаритная машина холодной высадки с 1 матрицей и 2 выдувами разработана с использованием:
Усиленная конструкция рамы машины
Стабильное управление движением рукоятки и салазок
Контролируемая передача удара
Повышенная точность выравнивания
Эти структурные характеристики обеспечивают стабильную производительность в сложных условиях производства крупных болтов.

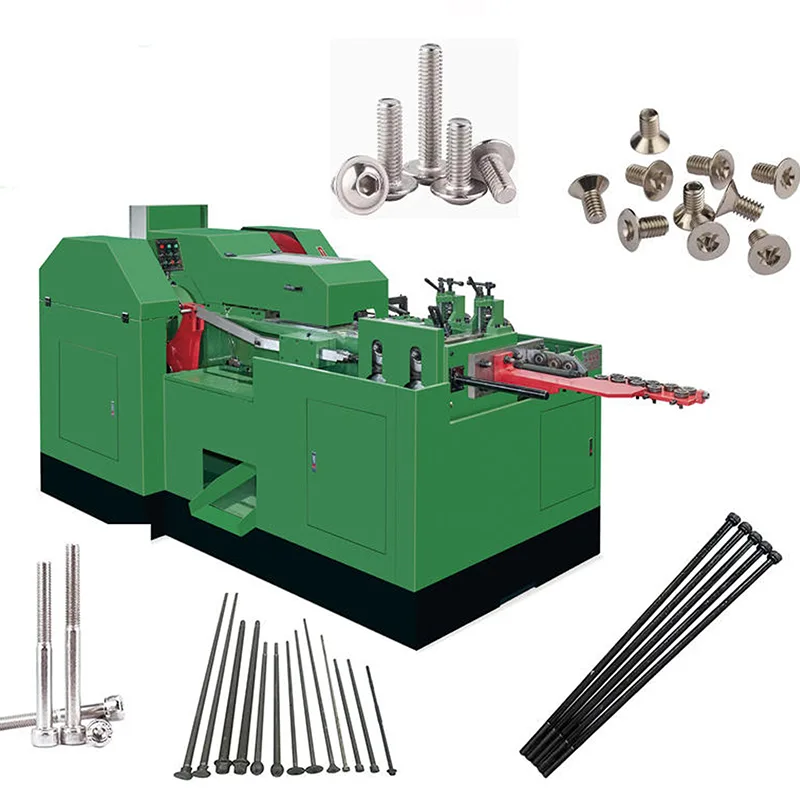

Обычно применяется в производстве:
Конструктивные болты
Крепежи для тяжелой техники
Анкерные болты для ветроэнергетических установок
Промышленные болты большого диаметра
Инфраструктурный инженерный крепеж
Совместимость материалов включает марки углеродистой и легированной стали, обычно используемые в конструкционных целях.
Наша крупногабаритная машина холодной высадки с 1 матрицей и 2 продувками обычно рассматривается в следующих случаях:
Длина болта превышает стандартный ход
Больший объем головки требует большего перемещения материала.
Структурные болты требуют более высокой стабильности формовки.
В производстве задействован крепеж среднего и большого диаметра.
Стандартные системы 1-Die 2-Blow достигают предела производительности
Это обеспечивает расширенный диапазон формовки без перехода к сложным системам с несколькими штампами.
В1: В чем преимущество длинного хода по сравнению со стандартным ходом?
Длинный ход обеспечивает большее перемещение материала, что делает его пригодным для более длинных болтов и головок большего объема.
В2: эта машина предназначена только для болтов большого диаметра?
Он оптимизирован для крупных и длинных крепежных деталей, но может также обрабатывать детали среднего размера в зависимости от настройки инструмента.
В3: Влияет ли длинный ход на точность размеров?
При правильной калибровке удлиненный ход улучшает контроль потока материала и снижает риск недозаполнения крупных деталей.
