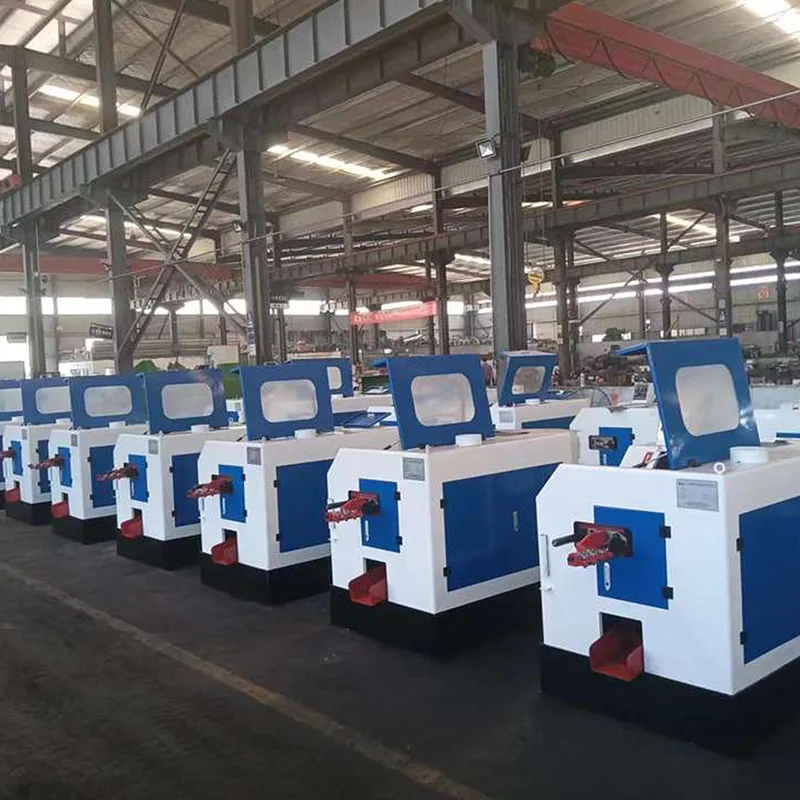

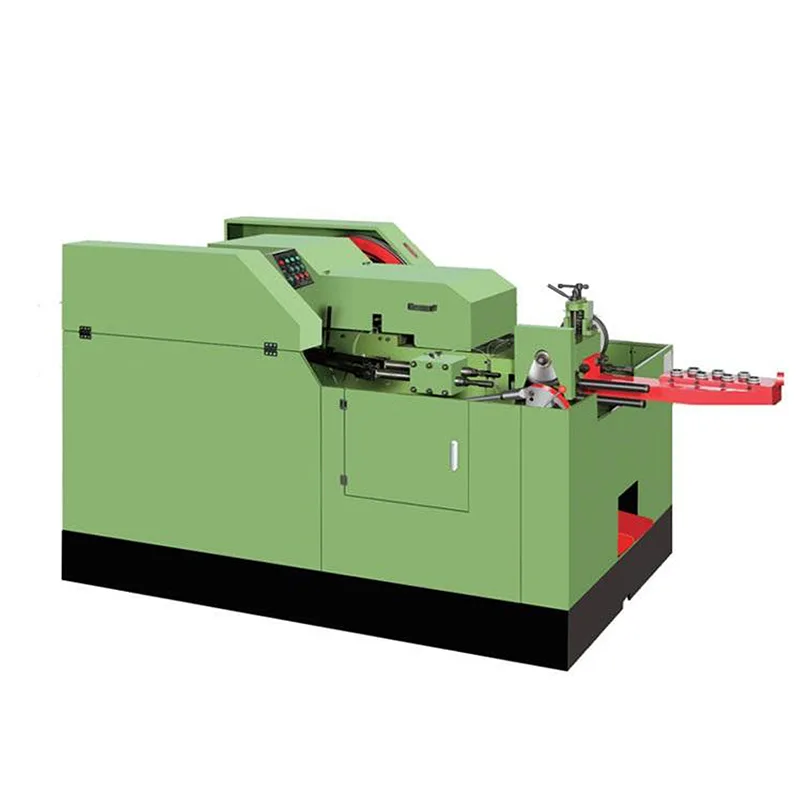

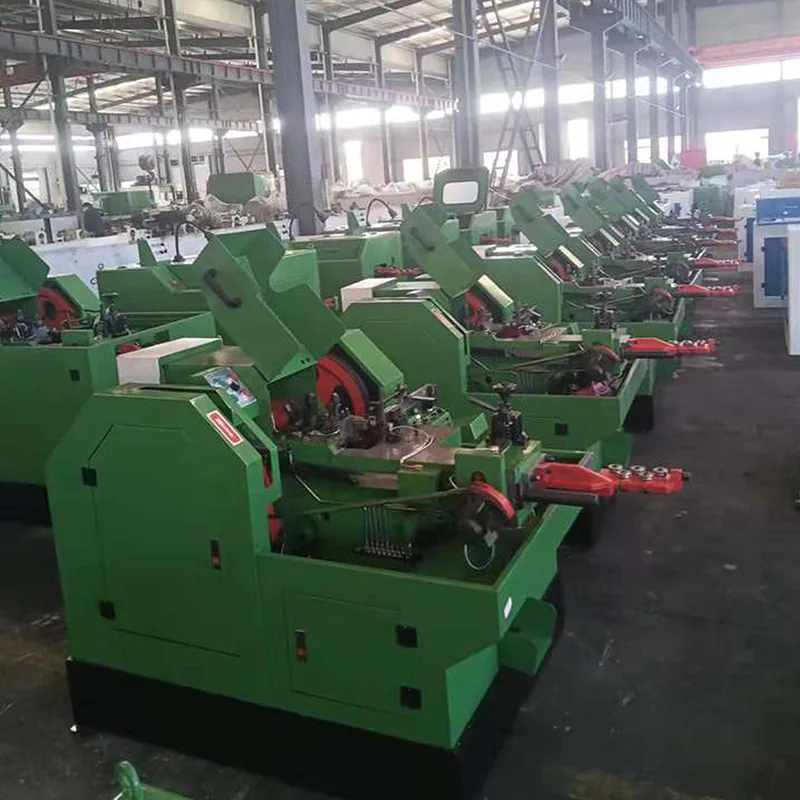

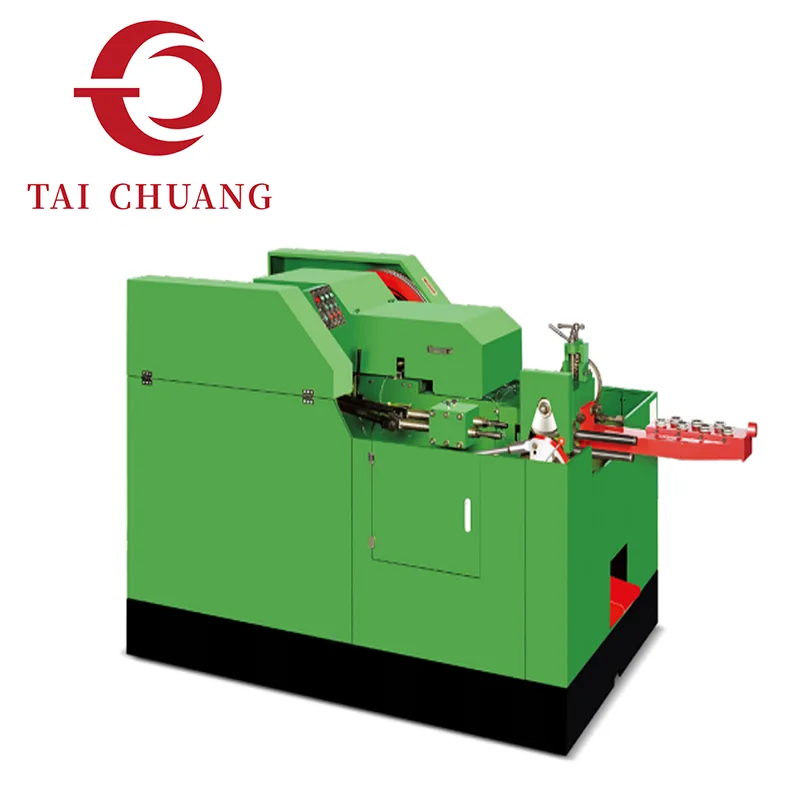

Конфигурация машины холодной высадки с 2 матрицами и 3 выдувами объединяет последовательность операций с двумя матрицами и дополнительную стадию удара для улучшения перераспределения материала во время формовки болтов. Первоначальное формование происходит в первом штампе, за которым следует контролируемая переходная обработка и окончательное завершение головки во втором штампе посредством скоординированной последовательности ударов.
Увеличение количества ударов при сохранении двух штамповочных станций позволяет улучшить наслоение деформации без значительного увеличения конструкции машины. Дополнительная ступень воздействия обеспечивает возможность промежуточной коррекции перед окончательной стабилизацией геометрии, улучшая симметрию головки и стабильность размеров.
По сравнению с системами 2-Die 2-Blow эта конфигурация обеспечивает большую глубину формования и улучшенное управление объемом. В то же время он остается структурно более простым, чем станки с тремя штампами, что делает его практичным промежуточным решением для производителей, повышающих точность формовки.
Компания TAICHUANG поставляет машины для холодной высадки с 2 матрицами и 3 выдувами для производителей крепежных изделий, которым требуется улучшенный контроль геометрии в рамках сбалансированной структуры оборудования.
|
Модель |
Макс. Пустой диаметр/мм |
Ход/мм |
Производительность/шт/мин |
К.О Ход/мм |
П.К.О Ход/мм |
Диаметр основной матрицы/мм |
Диаметр основной матрицы/мм |
Диаметр пуансона/мм |
Диаметр отрезной матрицы/мм |
|
YH2310 |
Φ5,0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7,0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9,0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11,0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13,0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15,0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Модель |
Размер фрезы/мм |
Нормальный размер болта/мм |
Длина хвостовика заготовки/мм |
Мощность главного двигателя/кВт |
Объем(Д*Ш*В)/м |
Вес/кг |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Уровень 6 – 2,2 кВт |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Уровень 6 -2,2 кВт |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Уровень 8 -4,0 кВт |
2,80*1,40*1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Уровень 8 – 5,5 кВт |
3,80*1,60*1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Уровень 6 – 11 кВт |
3,80*1,60*1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Уровень 6 -18,5 кВт |
4,20*1,85*1,70 |
14300 |

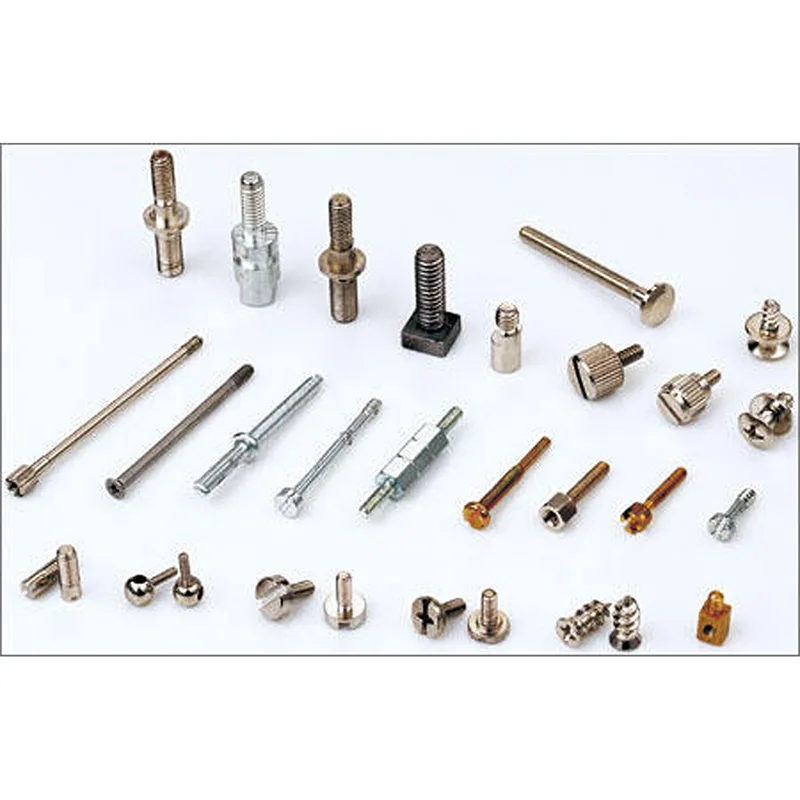

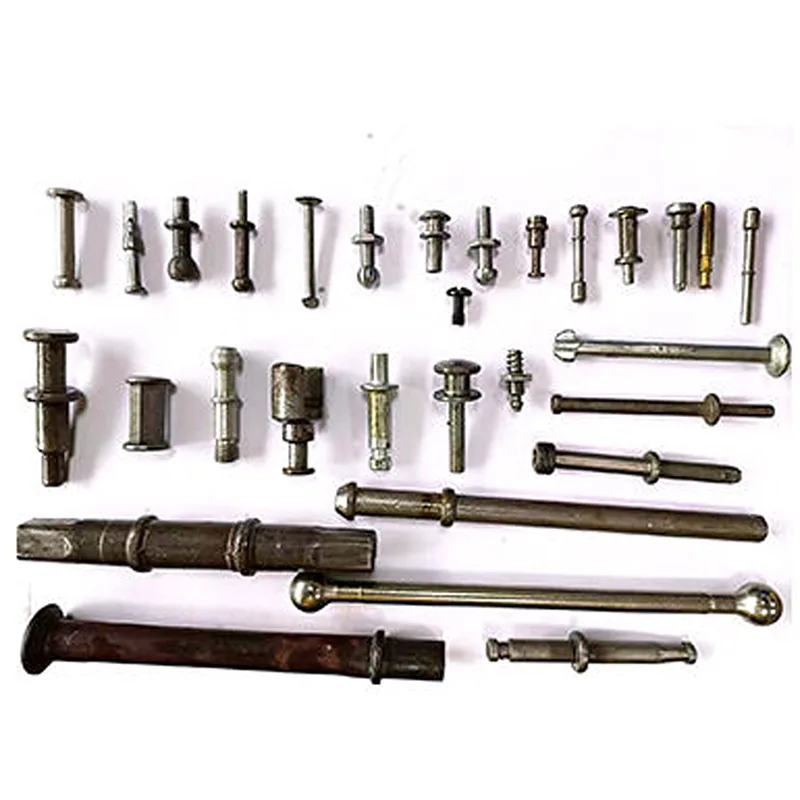

Последовательность формирования обычно следующая:
• Первая матрица – сбор материала и первичная обработка.
• Второй штамп – переходное уточнение
• Дополнительный удар – окончательное структурное определение.
Прогрессия тройного удара улучшает контроль над:
Распределение толщины головки
Переходное выравнивание плеч
Стабильность концентричности
Целостность поверхности при высокой деформации
Контролируемая последовательность операций снижает резкое накопление напряжения внутри полости матрицы.
Компоновка с двумя штампами обеспечивает управляемую сложность оснастки, а последовательность с тремя ударами повышает гибкость формования.
Машину холодной высадки с 2 матрицами и 3 обдувами часто выбирают, когда:
Двухударные системы лишены достаточной доработки.
Трехкристаллические системы превосходят текущие производственные требования
Ограниченность производственных площадей ограничивает расширение нескольких кристаллов
Требуется улучшенная повторяемость без капитального структурного ремонта.
Сбалансированная архитектура поддерживает средние и крупные производственные среды.
Распределение энергии формования между двумя штампами и добавление третьей ступени удара обеспечивает более плавное нарастание усилия.
Итоговые эксплуатационные характеристики включают в себя:
Улучшенная стабильность размеров
Сниженный деформационный шок
Лучший контроль массы головы
Стабильная однородность партии в течение длительного периода
Постепенное распределение энергии помогает формовать материалы средней прочности с улучшенной геометрией.
1. Какое преимущество дает третий удар в системе с двумя кристаллами?
Дополнительный удар обеспечивает промежуточную коррекцию и уточнение формы головки без увеличения количества штампов.
2. Чем она отличается от конфигурации 3-Die 3-Blow?
2-Die 3-Blow сохраняет более простую структуру инструментов, обеспечивая при этом улучшенный контроль удара. Трехматрицные системы обеспечивают дальнейшую сегментацию деформации.
3. Подходит ли эта конфигурация для автомобильных креплений?
Улучшенный контроль деформации обеспечивает улучшенную повторяемость, что соответствует требованиям многих автомобильных болтов.
4. Значительно ли это увеличивает механическую сложность?
Механическая координация умеренно увеличивается за счет дополнительного удара, но компоновка матрицы остается компактной.
