Высокоточное производство компонентов часто требует механообрабатывающего оборудования, способного обрабатывать изделия сложной геометрии, сохраняя при этом превосходную стабильность размеров. 5-осевой токарный станок швейцарского типа удовлетворяет этим требованиям за счет сочетания архитектуры сдвижной бабки и усовершенствованного многоосного управления движением.

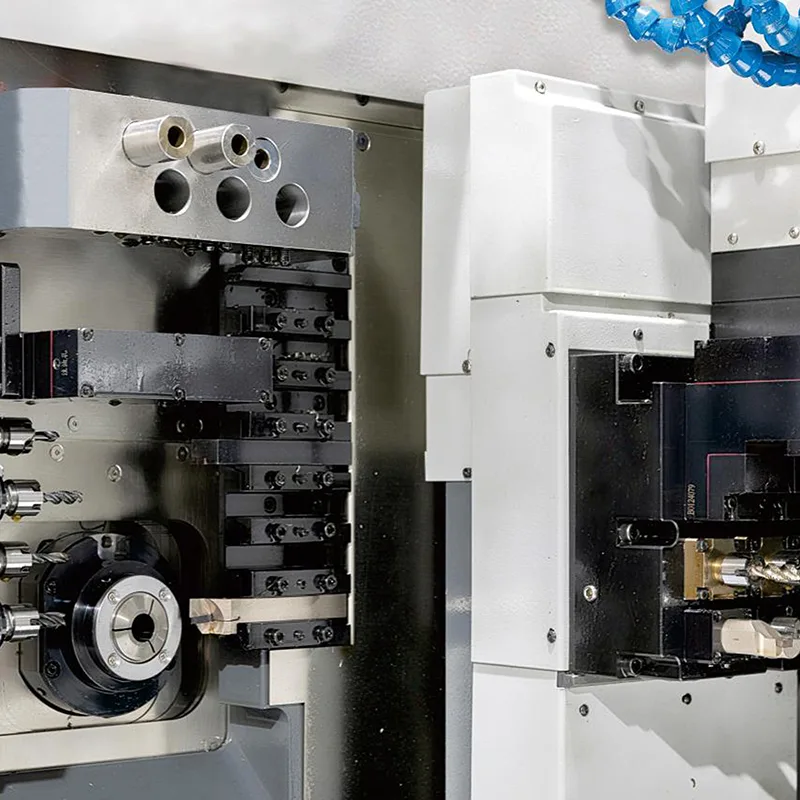

Unlike conventional turning centers, Swiss type lathes support the workpiece close to the cutting zone using a guide bushing. This design significantly improves rigidity during machining, especially when processing long and slender parts. As a result, vibration and deflection are minimized, allowing higher precision and improved surface finish.
Интеграция пяти управляемых осей позволяет выполнять несколько операций обработки в течение одного производственного цикла. Точение, поперечное сверление, фрезерование пазов и нарезание резьбы можно выполнять последовательно, не снимая заготовку со станка. Эта возможность помогает сократить количество вторичных операций и повысить эффективность производства.

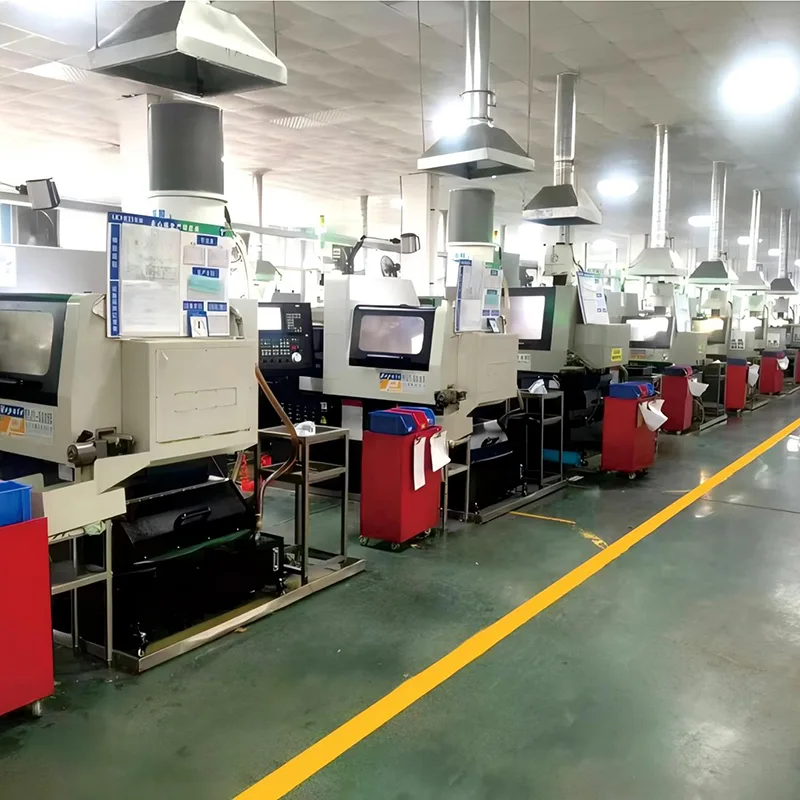

TAICHUANG предлагает этот токарный станок швейцарского типа для производителей, занимающихся производством прецизионных компонентов, особенно там, где критически важны малые диаметры и жесткие допуски.
| Элемент | РПК-Ⅰ-205 | РПК-Ⅰ-205А | РПК-Ⅰ-205Б | |
| Ход и диаметр отверстия | Максимальная рабочая скорость главного/вспомогательного шпинделя (об/мин) | 8000/8000 | 8000/8000 | 8000/8000 |
| Максимальный диаметр поворота главного/вспомогательного шпинделя (мм) | 20/20 | 20/20 | 20/20 | |
| Минимальный номер подразделения | Непрерывное индексирование | Непрерывное индексирование | Непрерывное индексирование | |
| Диаметр отверстия главного/вспомогательного шпинделя (мм) | 22/22 | 22/22 | 22/22 | |
| Главный шпиндель | Характеристики и количество токарных инструментов по внешнему диаметру | |||
| Количество токарных инструментов по наружному диаметру (шт.) | 5 Токарный инструмент | 5 Токарный инструмент | 12 Токарный инструмент | |
| Размер акулы токарного инструмента по наружному диаметру (мм) | 12×12 | 12×12 | 12×12 | |
| Количество торцевых фиксированных инструментов (шт.) | 4×Φ20 Круглое отверстие (ER11) | 2×Φ20 с круглым отверстием (ER11) | / | |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | / | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | / | |
| Количество торцевых механических инструментов (шт.) | / | ЭР11×3 | / | |
| Максимальный диаметр сверления (мм) | / | Φ5 | / | |
| Максимальный диаметр резьбы (мм) | / | М4 | / | |
| Максимальная скорость (об/мин) | / | 5000 | / | |
| Крест с механическим приводом (живой) Количество инструментов (шт.) | ER11×2 добавить ER16×2 | ER11×2 добавить ER16×2 | / | |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | / | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | / | |
| Максимальная скорость (об/мин) | 5000 | 5000 | / | |
| Макс. диаметр фрезерования пильного полотна (поперечное сечение) (мм) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Режим направляющей втулки/режим ненаправляющей втулки | ||||
| Суб-шпиндель | Количество торцевых механических инструментов (шт.) | 6×Φ20Круглое отверстие (ER11) | 6×Φ20Круглое отверстие (ER11) | 6×Φ20Круглое отверстие (ER11) |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | Φ9 | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | М8 | |
| Количество торцевых механических инструментов (шт.) | / | / | / | |
| Максимальный диаметр сверления (мм) | / | / | / | |
| Максимальный диаметр резьбы (мм) | / | / | / | |
| Максимальная скорость (об/мин) | / | / | / | |
| Крест с механическим приводом (живой) Количество инструментов (шт.) | / | / | / | |
| Максимальный диаметр сверления (мм) | / | / | / | |
| Максимальный диаметр резьбы (мм) | / | / | / | |
| Максимальная скорость (об/мин) | / | / | / | |
| Другие параметры | Другие параметры | |||
| Главный/вспомогательный двигатель шпинделя (кВт) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Двигатель инструмента с поперечным приводом главного шпинделя (кВт) | 1 | 1 | / | |
| Электродвигатель инструмента с торцевой поверхностью главного шпинделя (кВт) | / | / | ||
| 0.4 | ||||
| Двигатель инструмента с крестообразным приводом подшпинделя (кВт) | 1 | 1 | / | |
| Серводвигатели(X1,Z1,Y1,X2,Z2)(кВт) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Серводвигатель (Y2) (кВт) | / | / | / | |
| Смазочный насос двигателя (кВт) | 0.1 | 0.1 | 0.1 | |
| Двигатель насоса охлаждающей жидкости (кВт) | 0.35 | 0.35 | 0.35 | |
| Скорость быстрой подачи (заводская настройка) (м/мин) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Емкость бака охлаждающей жидкости (л) | 200 | 200 | 200 | |
| Емкость смазочного узла (л) | 3 | 3 | 3 | |
| Высота центра (мм) | 1050 | 1050 | 1050 | |
| Размеры (Длина × Ширина × Высота) (мм) (Размеры упаковки добавляют 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Вес машины (кг) | 2500 | 2500 | 2500 | |
| Мощность машины (кВт) | 11 | 11.5 | 10 | |

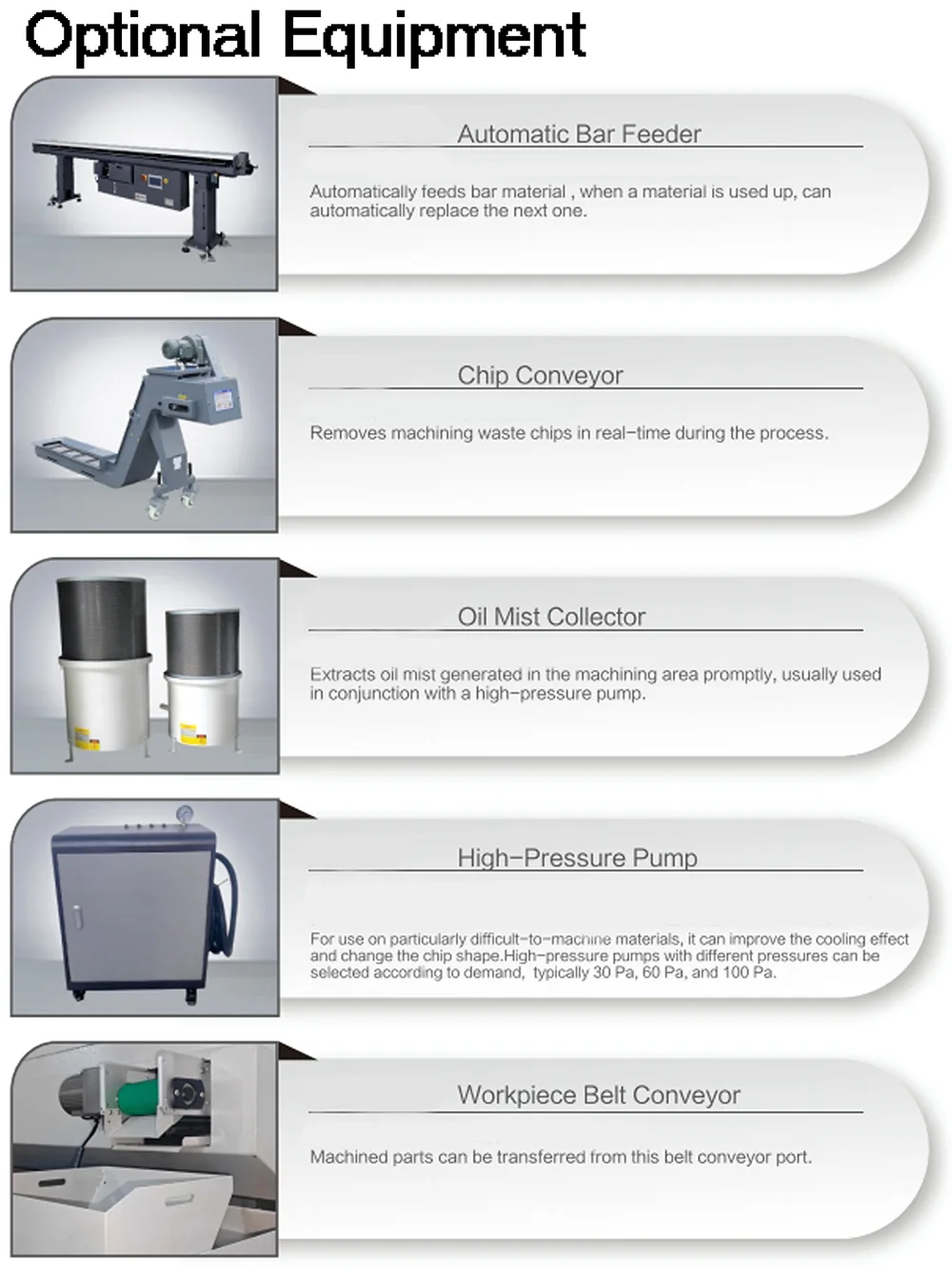

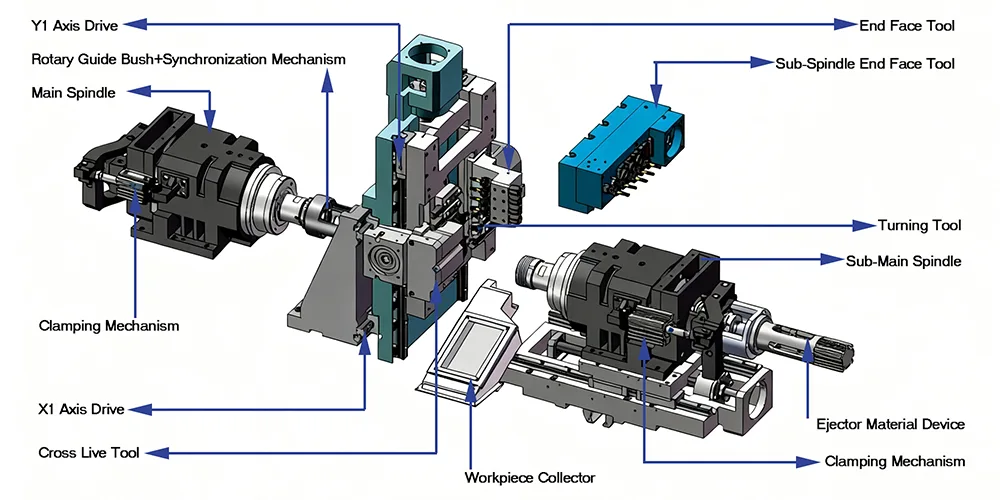

Пятиосное управление движением позволяет эффективно обрабатывать детали сложной геометрии за один машинный цикл.
Заготовка перемещается в осевом направлении, поддерживаемая направляющей втулкой, что обеспечивает высокую жесткость тонких деталей.
Несколько процессов обработки могут быть выполнены без переноса заготовки на дополнительные станки.
Оптимизирован для обработки деталей малого диаметра, требующих строгого контроля размеров.
Поддержка направляющей втулки помогает сохранять жесткость при обработке длинных и тонких деталей.
Многоосевая функциональность позволяет выполнять сложные компоненты за меньшее количество установок.
Стабильные условия резания способствуют улучшению качества поверхности и стабильности размеров.
Объединение нескольких этапов обработки в один процесс помогает сократить общее время производства.

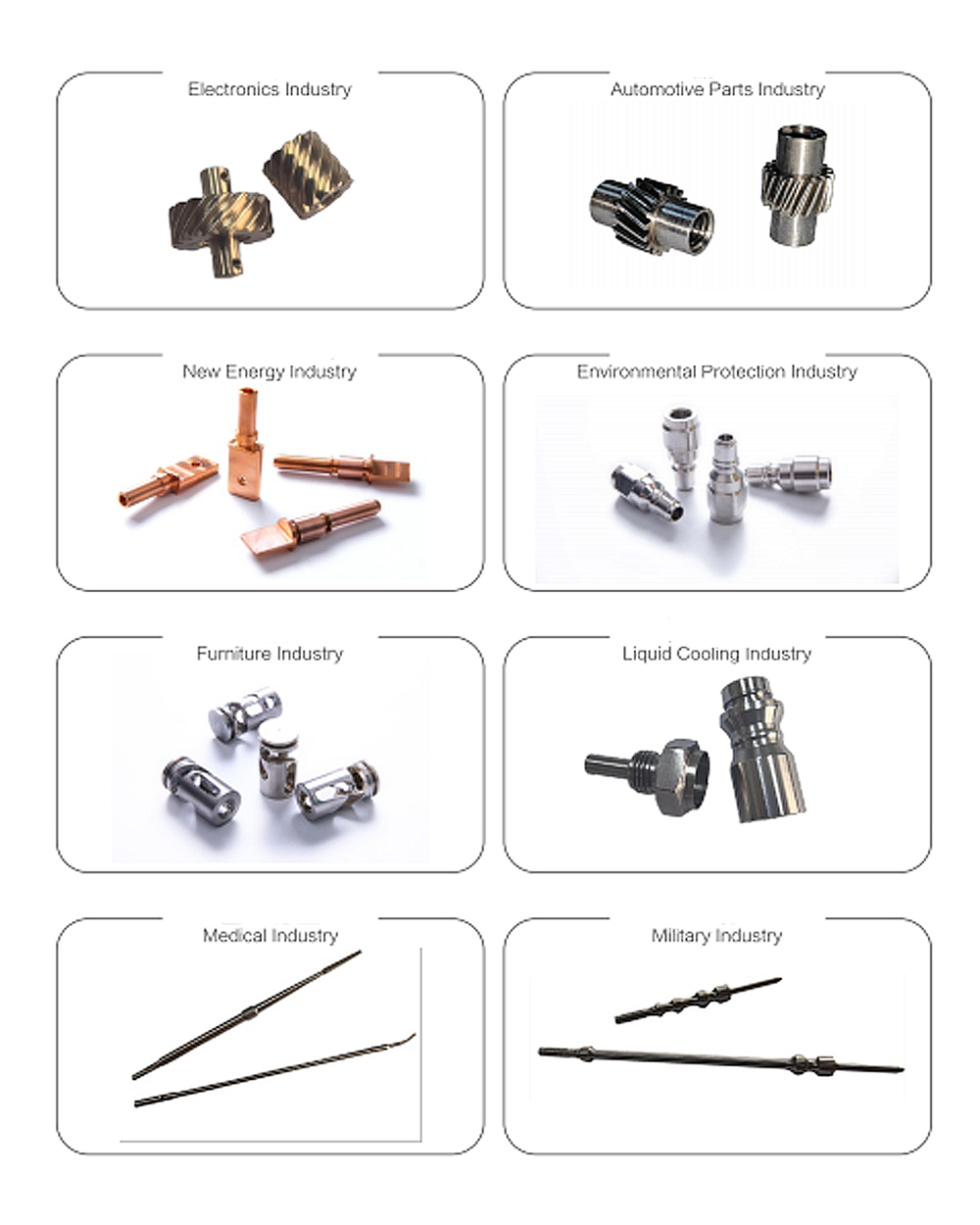

5-осевой токарный станок швейцарского типа обычно используется для изготовления прецизионных компонентов, таких как:
части медицинского инструмента
электронные разъемы

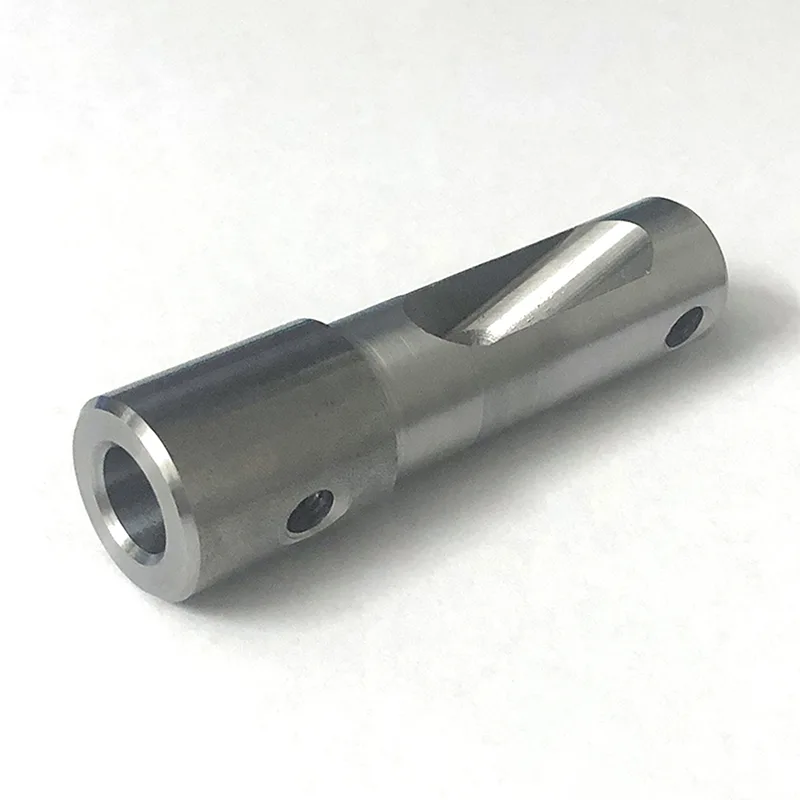

прецизионные валы
миниатюрные крепления
аэрокосмические компоненты
части автомобильного датчика
Отрасли, в которых часто используется обработка швейцарского типа, включают:
производство медицинского оборудования
производство аэрокосмических компонентов
электроника и полупроводниковое оборудование
прецизионные приборы
автомобильные системы
В1: Что отличает токарный станок швейцарского типа от обычного токарного станка с ЧПУ?
Токарный станок швейцарского типа использует скользящую переднюю бабку и направляющую втулку для поддержки заготовки вблизи зоны резания. Это повышает стабильность при обработке длинных и тонких деталей.
В2: Какие типы материалов можно обрабатывать на этой машине?
Обычные материалы включают нержавеющую сталь, углеродистую сталь, алюминиевые сплавы, латунь, титан и различные конструкционные металлы, используемые в прецизионных компонентах.
В3: Почему стоит выбрать 5-осевой токарный станок швейцарского типа?
Пятиосевые возможности позволяют выполнять более сложные операции обработки за один установ, повышая производительность и сокращая количество операций с деталями.
В4: подходит ли машина для массового производства?
Да. Токарные станки швейцарского типа широко используются для крупносерийного производства мелких прецизионных деталей.
