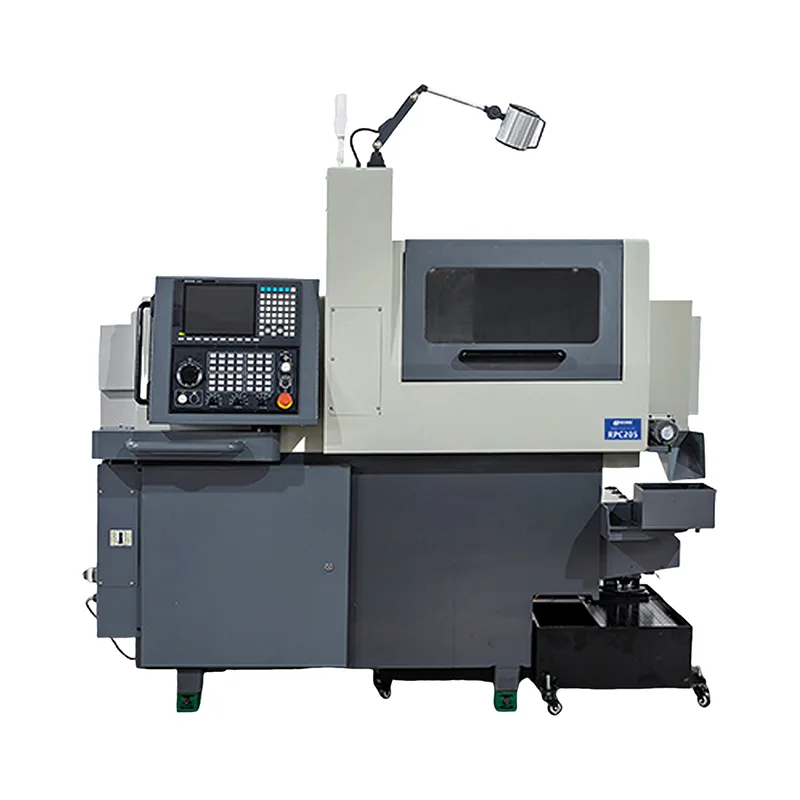

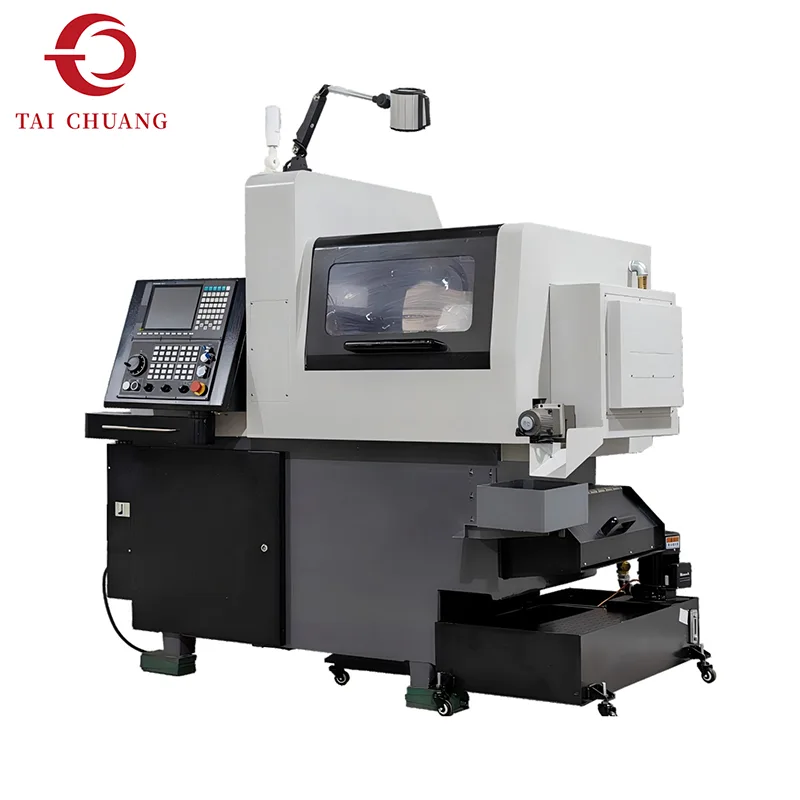

Современное прецизионное производство все чаще требует станков, способных выполнять несколько операций обработки без повторного перемещения заготовки. 6-осевой токарный станок швейцарского типа отвечает этому требованию, объединяя усовершенствованное управление движением со структурной стабильностью технологии обработки швейцарского типа.

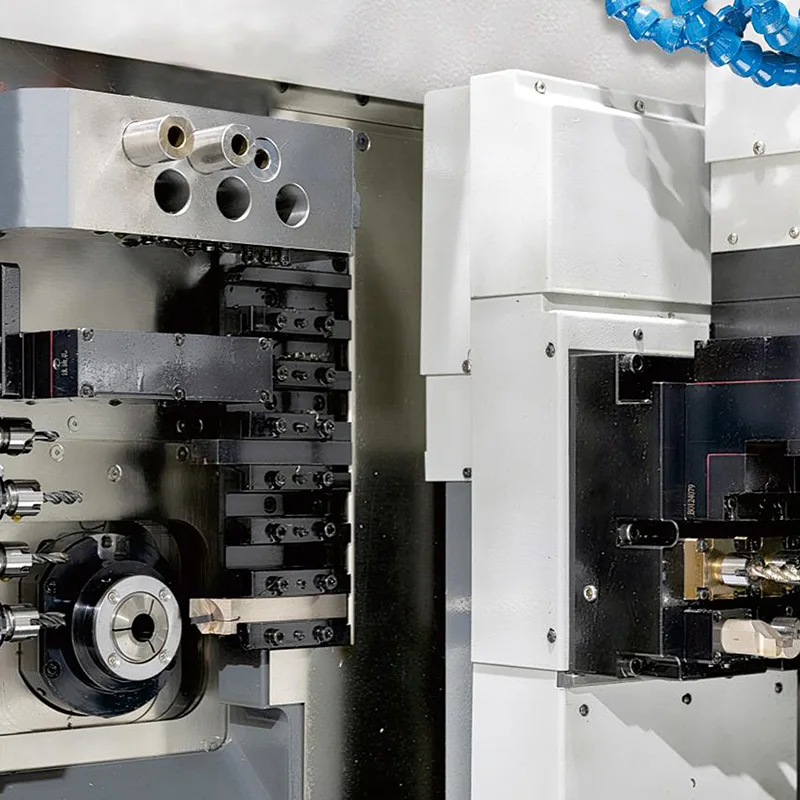

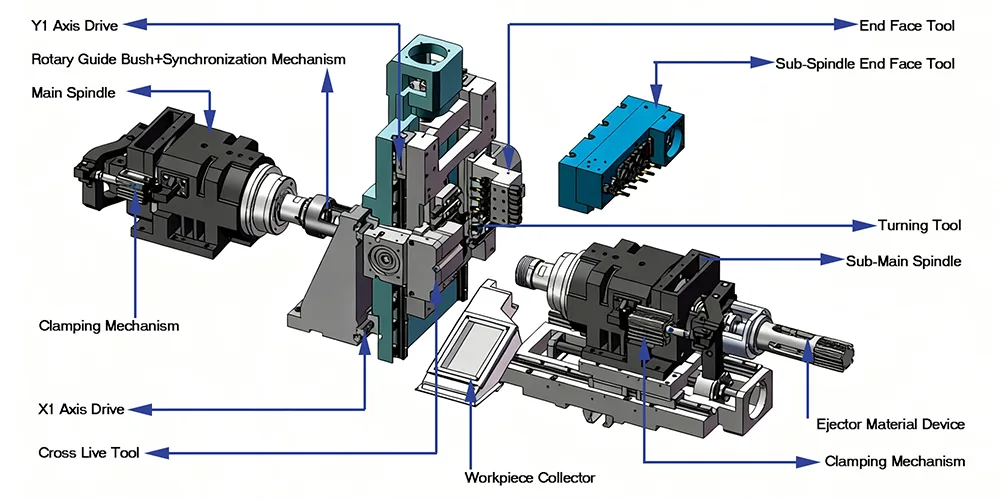

В станке используется конструкция скользящей передней бабки в сочетании с опорой направляющей втулки, что позволяет заготовке оставаться надежно стабилизированной во время резки. Эта конфигурация особенно эффективна при обработке длинных и тонких деталей, которые обычно подвержены вибрации или изгибу в традиционных токарных системах.
По сравнению со швейцарскими станками с нижней осью шестиосная конфигурация расширяет гибкость обработки. Дополнительное управление движением позволяет выполнять в скоординированной последовательности одновременные операции, такие как поперечное сверление, фрезерование пазов, контурное точение и формирование резьбы. Эти расширенные возможности значительно сокращают время цикла и одновременно повышают общую эффективность производства.
TAICHUANG поставляет этот токарный станок швейцарского типа производителям, которым требуются высокоинтегрированные системы обработки, способные обеспечить производство высокоточных деталей.
| Элемент | РПК-126 | РПК-126А | РПК-126Б | |
| Ход и диаметр отверстия | Максимальная рабочая скорость главного/вспомогательного шпинделя (об/мин) | 8000/8000 | 8000/8000 | 8000/8000 |
| Максимальный диаметр поворота главного/вспомогательного шпинделя (мм) | 12/12 | 12/12 | 12/12 | |
| Минимальный номер подразделения | Непрерывное индексирование | Непрерывное индексирование | Непрерывное индексирование | |
| Диаметр отверстия главного/вспомогательного шпинделя (мм) | 13/13 | 13/13 | 13/13 | |
| Главный шпиндель | Характеристики и количество токарных инструментов по внешнему диаметру | |||
| Количество токарных инструментов по наружному диаметру (шт.) | 5 Токарный инструмент | 5 Токарный инструмент | 12 Токарный инструмент | |
| Размер акулы токарного инструмента по наружному диаметру (мм) | 12×12 | 12×12 | 12×12 | |
| Количество торцевых фиксированных инструментов (шт.) | 4×Φ20 Круглое отверстие (ER11) | 2×Φ20 с круглым отверстием (ER11) | / | |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | / | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | / | |
| Количество торцевых механических инструментов (шт.) | / | ЭР11×3 | / | |
| Максимальный диаметр сверления (мм) | / | Φ5 | / | |
| Максимальный диаметр резьбы (мм) | / | М4 | / | |
| Максимальная скорость (об/мин) | / | 5000 | / | |
| Крест с механическим приводом (живой) Количество инструментов (шт.) | ER11×2 добавить ER16×2 | ER11×2 добавить ER16×2 | / | |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | / | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | / | |
| Максимальная скорость (об/мин) | 5000 | 5000 | / | |
| Макс. диаметр фрезерования пильного полотна (поперечное сечение) (мм) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Режим направляющей втулки/режим ненаправляющей втулки | ||||
| Суб-шпиндель | Количество торцевых механических инструментов (шт.) | 3×Φ20Круглое отверстие (ER11) | 3×Φ20Круглое отверстие (ER11) | 3×Φ20Круглое отверстие (ER11) |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | Φ9 | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | М8 | |
| Количество торцевых механических инструментов (шт.) | ЭР11×3 | ЭР11×3 | ЭР11×3 | |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | Φ9 | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | М8 | |
| Максимальная скорость (об/мин) | 6500 | 6500 | 6500 | |
| Крест с механическим приводом (живой) Количество инструментов (шт.) | ЭР11×3 | ЭР11×3 | ЭР11×3 | |
| Максимальный диаметр сверления (мм) | Φ9 | Φ9 | Φ9 | |
| Максимальный диаметр резьбы (мм) | М8 | М8 | М8 | |
| Максимальная скорость (об/мин) | 6500 | 6500 | 6500 | |
| Другие параметры | Другие параметры | |||
| Главный/вспомогательный двигатель шпинделя (кВт) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Двигатель инструмента с поперечным приводом главного шпинделя (кВт) | 1 | 1 | / | |
| Электродвигатель инструмента с торцевой поверхностью главного шпинделя (кВт) | / | / | ||
| 0.4 | ||||
| Двигатель инструмента с крестообразным приводом подшпинделя (кВт) | 1 | 1 | 1 | |
| Серводвигатели(X1,Z1,Y1,X2,Z2)(кВт) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Серводвигатель (Y2) (кВт) | 1 | 1 | 1 | |
| Смазочный насос двигателя (кВт) | 0.1 | 0.1 | 0.1 | |
| Двигатель насоса охлаждающей жидкости (кВт) | 0.35 | 0.35 | 0.35 | |
| Скорость быстрой подачи (заводская настройка) (м/мин) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Емкость бака охлаждающей жидкости (л) | 200 | 200 | 200 | |
| Емкость смазочного узла (л) | 3 | 3 | 3 | |
| Высота центра (мм) | 1050 | 1050 | 1050 | |
| Размеры (Длина × Ширина × Высота) (мм) (Размеры упаковки добавляют 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Вес машины (кг) | 2500 | 2500 | 2500 | |
| Мощность машины (кВт) | 13 | 13.5 | 12 | |
Шестиосная структура обеспечивает более сложные траектории движения инструмента, что позволяет применять усовершенствованные стратегии обработки деталей сложной геометрии.
Токарные, фрезерные, сверлильные и нарезные операции могут выполняться за один непрерывный цикл обработки.
Направляющая втулка стабилизирует заготовку вблизи зоны резания, снижая вибрацию и повышая точность обработки.
6-осевые токарные станки швейцарского типа предназначены для эффективного производства мелких прецизионных деталей при относительно компактной площади станка.
Многоосевая обработка позволяет выполнять несколько процессов без переноса деталей между станками.
Сложные детали компонентов можно обрабатывать посредством скоординированного движения осей.
Стабильные условия резания помогают соблюдать жесткие требования к допускам при длительном производстве.
Объединение нескольких операций в один цикл обработки способствует повышению производительности при производстве прецизионных компонентов.

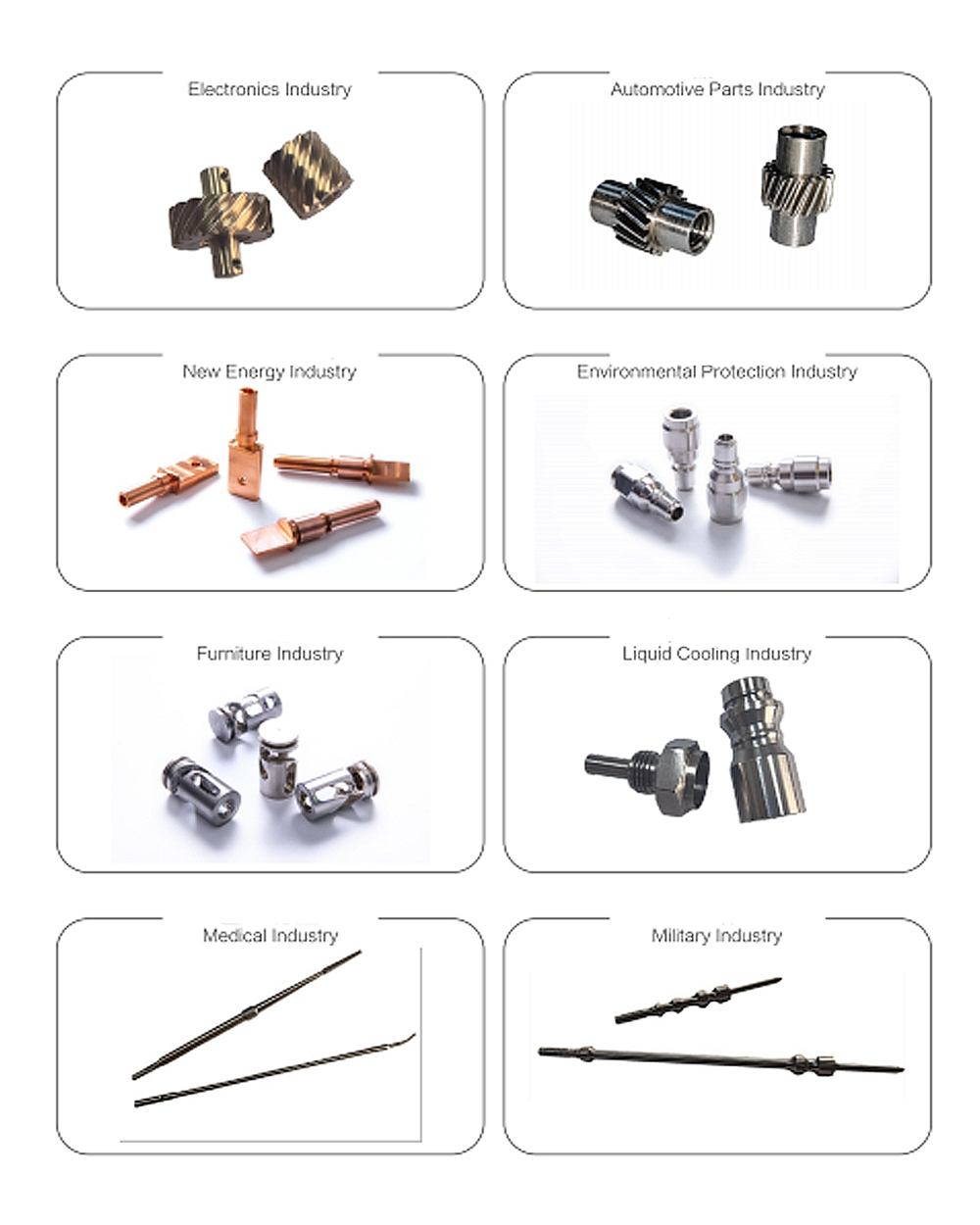

6-осевой токарный станок швейцарского типа широко используется в отраслях, требующих точной обработки сложных мелких деталей.
Общие приложения включают в себя:
компоненты медицинских имплантатов
прецизионные электронные разъемы

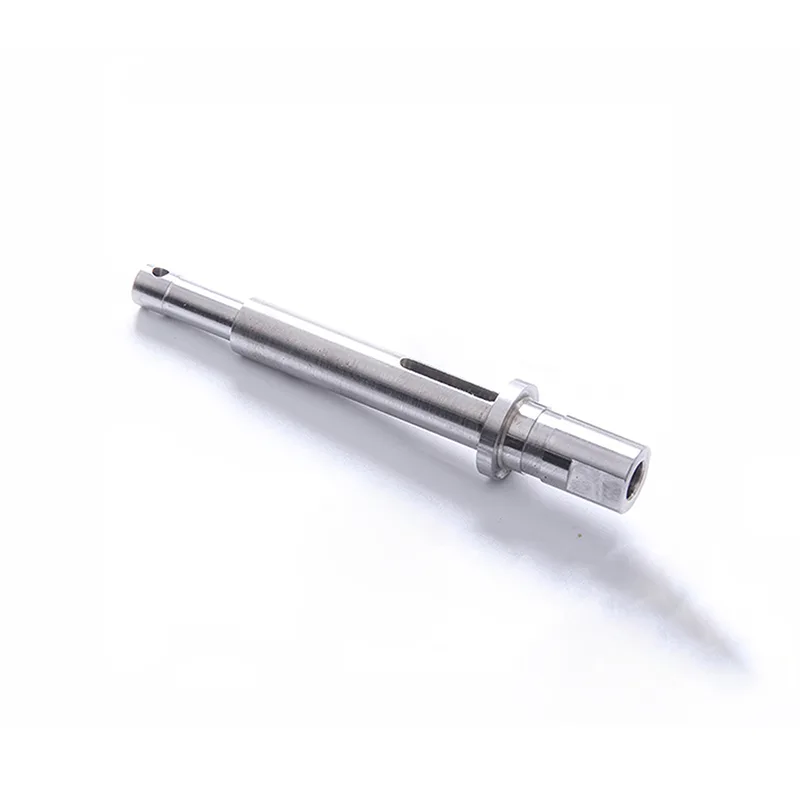

миниатюрные валы и штифты
высокоточные автомобильные детали
компоненты аэрокосмического приборостроения
часы и микромеханические детали
Производители, производящие высокоточные прецизионные компоненты, часто полагаются на швейцарские технологии обработки из-за их стабильности и точности.
TAICHUANG предлагает широкий спектр решений промышленного оборудования для обрабатывающей промышленности по всему миру. Токарные станки швейцарского типа, поставляемые TAICHUANG, ориентированы на удовлетворение требований точной обработки в различных секторах.
Ключевые преимущества включают в себя:
поставка профессионального оборудования для точного производства
решения, подходящие для обработки мелких деталей
оборудование, обеспечивающее высокоточное производство
глобальный опыт применения в промышленности
Цель TAICHUANG – помочь производителям улучшить возможности обработки с помощью надежных решений для промышленного оборудования.
В чем преимущество 6-осевого токарного станка швейцарского типа по сравнению с станками с меньшим количеством осей?
Шестиосная система обеспечивает дополнительные возможности перемещения инструмента, позволяя выполнять более сложные операции обработки за один цикл.
Какие детали обычно производятся на токарных станках швейцарского типа?
Токарные станки швейцарского типа обычно используются для изготовления небольших прецизионных компонентов, таких как штифты, разъемы, валы и миниатюрные крепежные детали.
Почему направляющая втулка важна в швейцарской обработке?
Направляющая втулка поддерживает заготовку очень близко к режущему инструменту, что помогает сохранять жесткость при обработке тонких деталей.
Может ли машина поддерживать непрерывное производство?
Да. Токарные станки швейцарского типа обычно используются для крупносерийного прецизионного производства, где требуется стабильная производительность обработки.
Какие отрасли промышленности больше всего выигрывают от обработки швейцарского типа?
Швейцарские технологии обработки часто используются в таких отраслях, как производство медицинского оборудования, электроники, аэрокосмического приборостроения и прецизионных автомобильных деталей.
