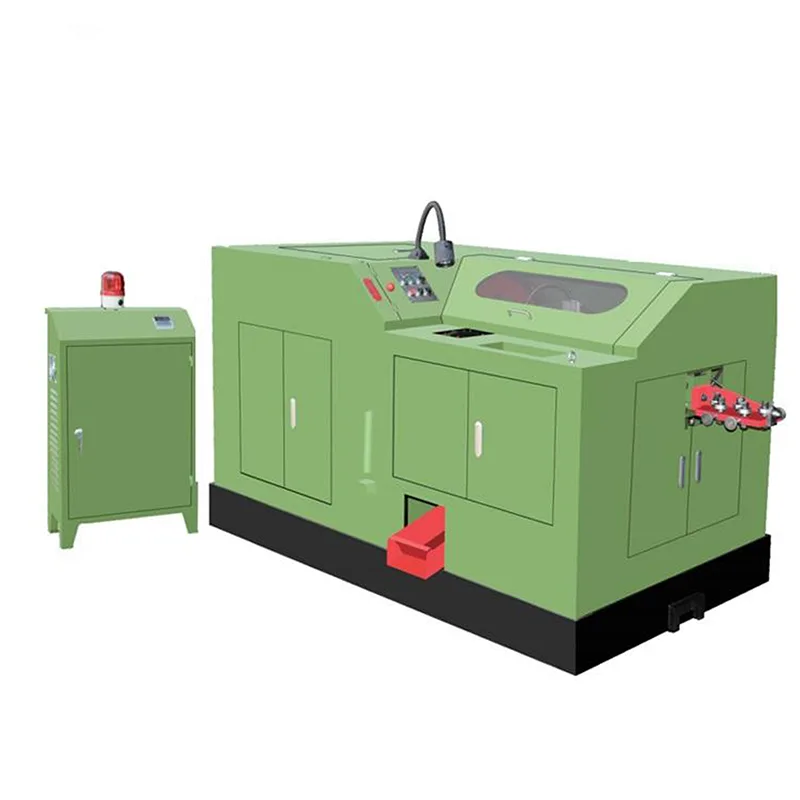

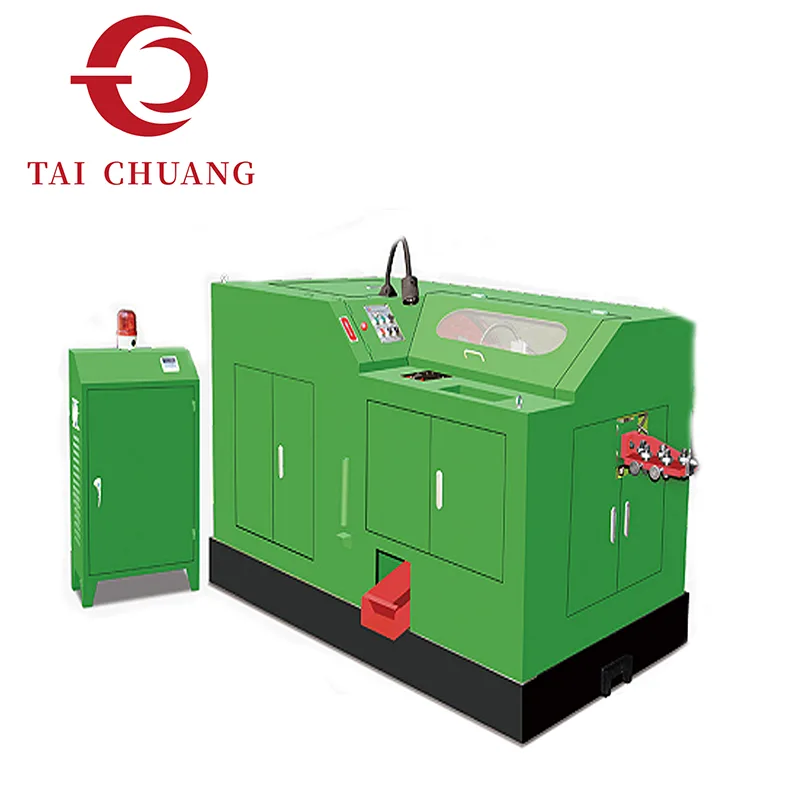

Разработанная для сложной многоэтапной формовки, машина холодной высадки с 3 матрицами и 6 ударами расширяет возможности деформации за счет шести последовательных ударов, распределенных по трем матрицам. Эта конфигурация обеспечивает прогрессивный контроль материала, позволяя создавать головки сложной формы, более длинные переходы под головкой и достигать жестких допусков на размеры в одном непрерывном цикле.
TAICHUANG поставляет это решение для холодной высадки производителям, производящим специальные крепежные детали, которым требуется усовершенствованная логика формования, стабильный поток материала и постоянная повторяемость при высоких производственных нагрузках. Система разработана для прецизионных линий крепежа, где контроль последовательности штамповки напрямую влияет на нарезание резьбы, термообработку и качество сборки.
|
Модель |
Макс. Пустой диаметр/мм |
Макс. длина заготовки/мм |
Ход/мм |
Производительность/шт/мин |
Диаметр основной матрицы/мм |
Диаметр отрезной матрицы/мм |
Диаметр пуансона/мм |
|
YH3615 |
Φ6,5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Модель |
Размер фрезы/мм |
Мощность главного двигателя/кВт |
Объем(Д*Ш*В)/м |
Вес/кг |
|
YH3615 |
10*32*75 |
Уровень 6 -4 кВт |
2,50*1,60*1,50 |
4000 |
|
YH3620 |
12*30*85 |
Уровень 6 -7,5 кВт |
2,80*1,90*1,90 |
5500 |
|
YH3625 |
14*45*105 |
Уровень 6 -18,5 кВт |
4,37*2,07*1,98 |
8600 |
Конструкция машины холодной высадки с 3 матрицами и 6 ударами делит деформацию на контролируемые микроэтапы, а не вызывает движение материала за меньшее количество сильных ударов.
Ключевые характеристики формования включают в себя:
Прогрессивное перераспределение объема по шести этапам воздействия
Снижение формовочного напряжения при каждом ударе
Улучшенное выравнивание потока волокон внутри конструкции головки.
Улучшенная размерная согласованность для сложных геометрических форм.
Эта логика поэтапного формирования поддерживает:
Большое соотношение головки к хвостовику
Глубокие углубления
Многоступенчатые профили головы
Точные плечевые переходы
Дополнительные удары улучшают управляемость, особенно для деталей, где симметричность и концентричность критичны.
Повышенная гибкость формования для усовершенствованных конструкций болтов.
Стабильная повторяемость размеров при длительных производственных циклах
Улучшенное использование материала за счет контролируемой деформации
Снижение риска растрескивания высокопрочных материалов.
Сбалансированное распределение нагрузки при формовке для увеличения срока службы матрицы.
Машина предназначена для интеграции в крупносерийные предприятия по производству крепежных изделий, где важны непрерывность производства и стабильность деталей.

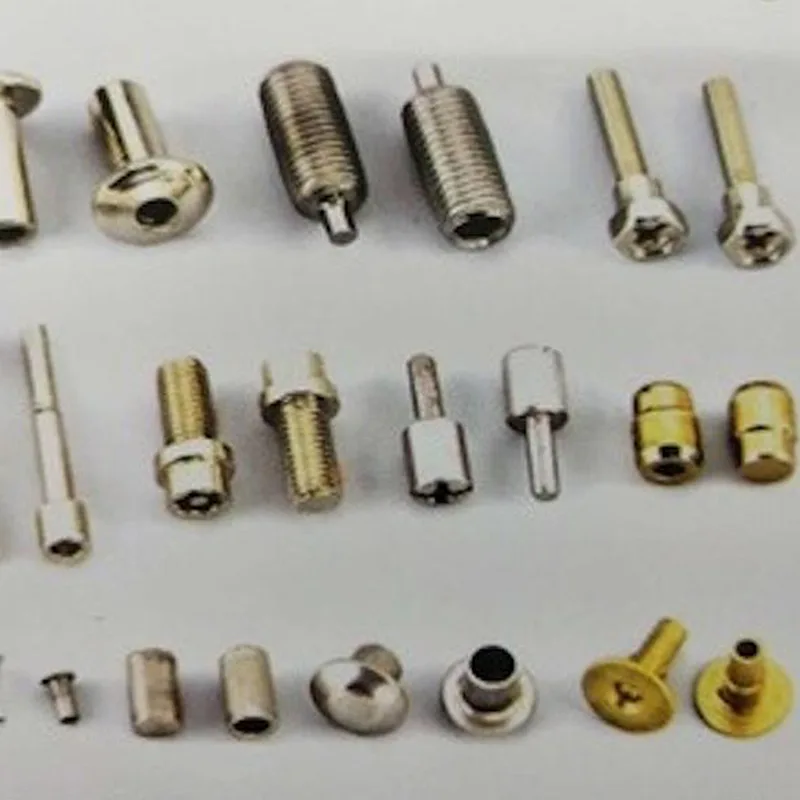

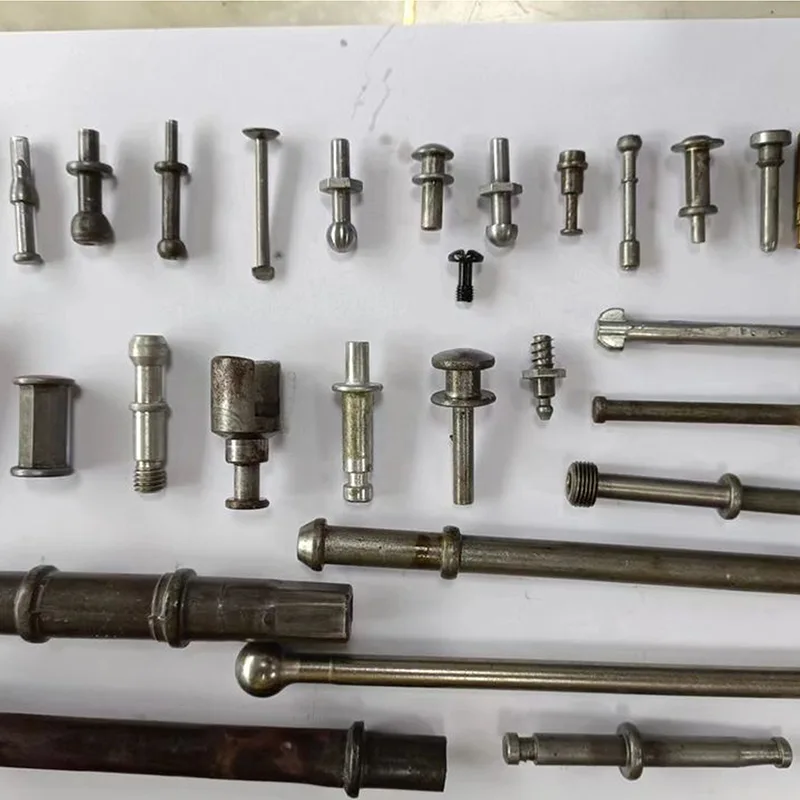

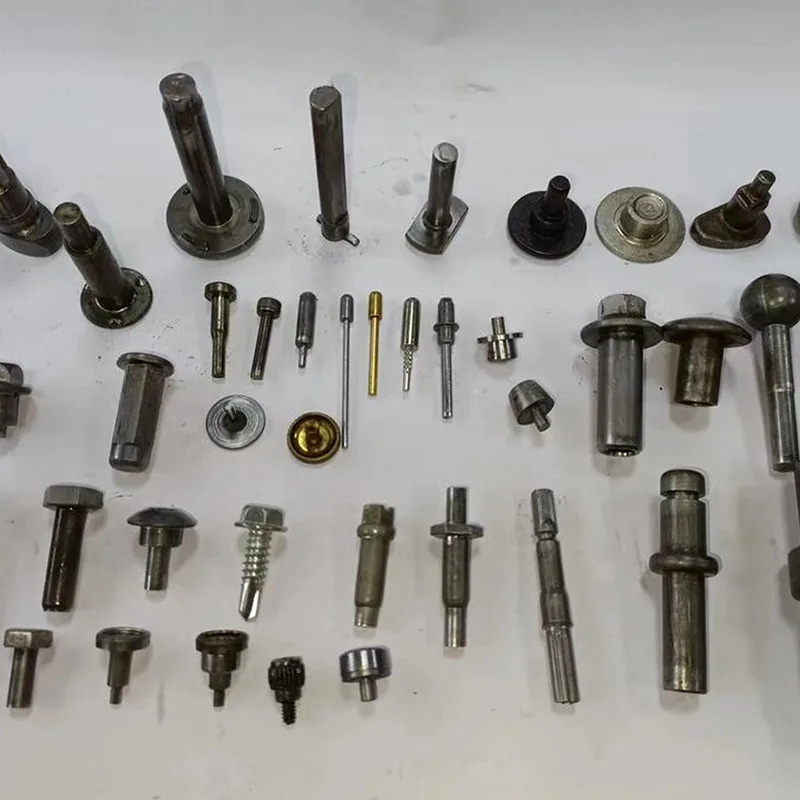

Подходит для изготовления:
Автомобильные конструкционные болты
Крепежи для тяжелой техники
Фланцевые болты с глубокими углублениями
Высокопрочные промышленные болты
Многоступенчатые крепления, изготовленные по индивидуальному заказу.
Машина холодной высадки с 3 матрицами и 6 выдувами работает с углеродистой, легированной сталью и некоторыми марками нержавеющей стали в зависимости от подготовки материала и параметров формования.
Конфигурация «3 матрицы и 6 обдувов» обычно выбирается в следующих случаях:
Геометрия продукта не может быть достигнута с помощью трехструйных систем.
Прочность материала увеличивает сложность формовки
Геометрия головы требует прогрессивной формы.
Требуются строгая концентричность и стабильность размеров.
Последующая обработка требует постоянного качества обработки перед нарезанием резьбы.
Эта система заполняет пробел между многовыдувными машинами среднего уровня и узкоспециализированными крупномасштабными линиями холодной высадки.
В1: В чем преимущество 6 ударов по сравнению с 3 ударами?
Шесть ударов позволяют более точно контролировать поток материала, снижая напряжение при формовке на каждом этапе и повышая точность геометрии.
Вопрос 2: Как это влияет на жизнь?
Распределение деформации между шестью ударами снижает пиковое ударное напряжение, что может повысить долговечность штампа при надлежащих условиях эксплуатации.
В3: Предназначена ли эта конфигурация для крупносерийного производства?
Да. Он предназначен для непрерывного промышленного производства, требующего стабильности размеров и надежности процесса.
