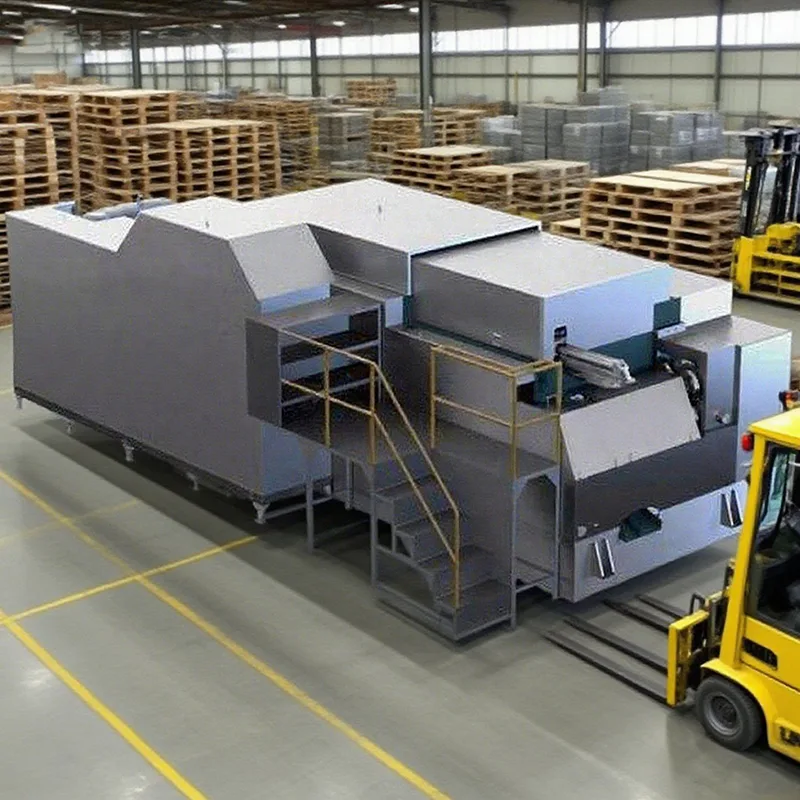

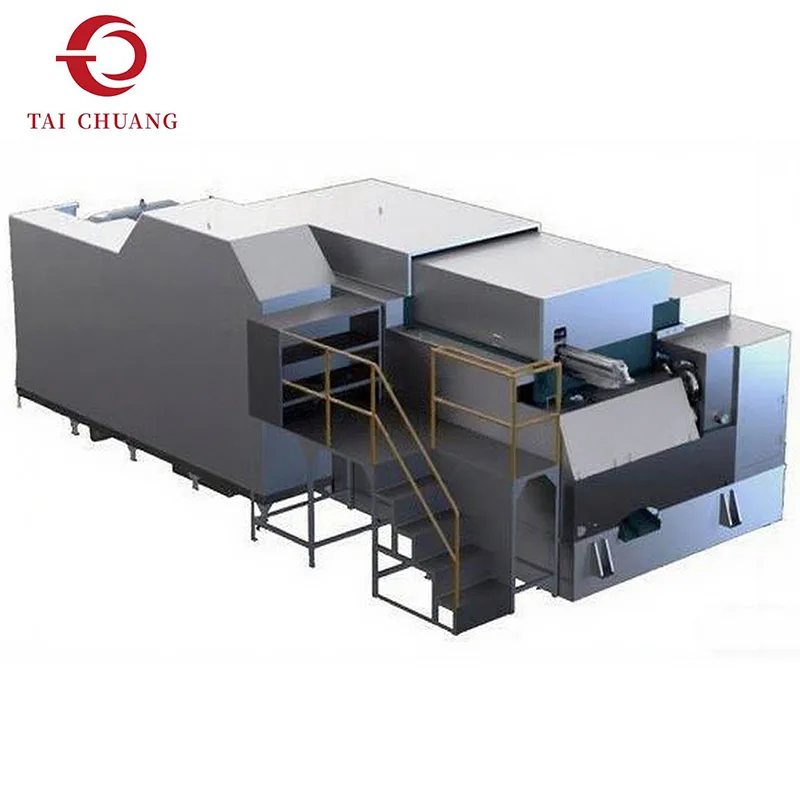

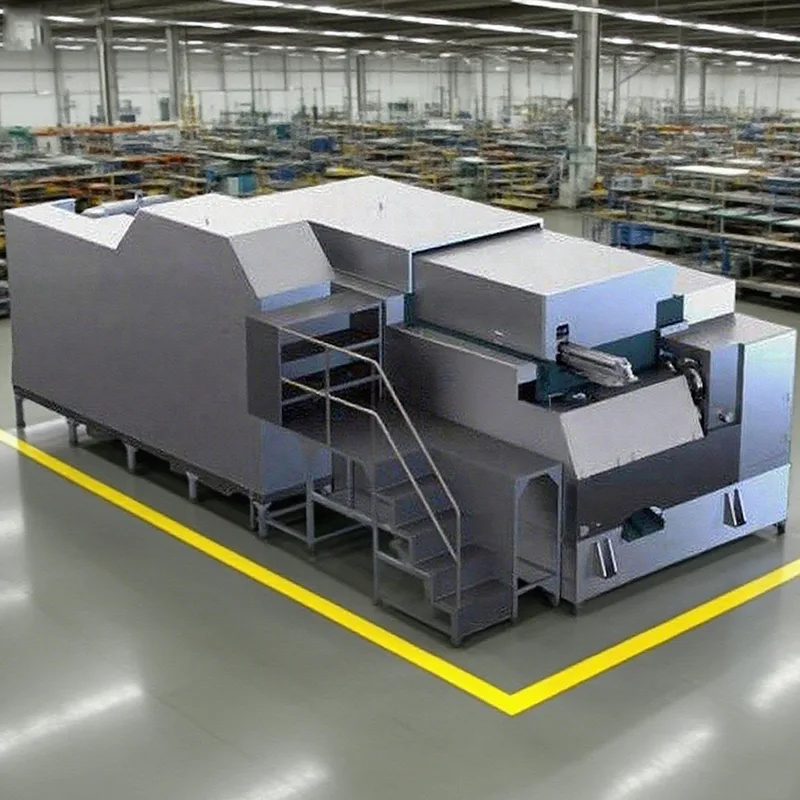

Гайкообразователь с 6 станциями является одной из наиболее широко распространенных конфигураций в системах машин холодной высадки для производства орехов. Процесс формования разделяет деформацию материала на шесть контролируемых этапов, что позволяет формовать корпус гайки, фаску и внутренние элементы постепенно, а не путем агрессивного одноэтапного формования.
По сравнению с машинами с нижней станцией этот гайкообразователь обеспечивает больший контроль над потоком материала и стабильность размеров. Каждая станция выполняет определенную функцию формовки, помогая снизить внутреннее напряжение и улучшить общую стабильность формы. Эта структура обеспечивает предсказуемое поведение при формовке при расширенных производственных циклах. TAICHUANG представляет это решение для холодной высадки для покупателей, которые ориентированы на стабильность процесса, четкость оснастки и постоянную геометрию гайки в соответствии со стандартными спецификациями крепежа.
|
Модель |
Единица |
СЮНФ 8Б-6С |
СЮНФ 11Б-6С |
СЮНФ 14Б-6С |
СЮНФ 17Б-6С |
СЮНФ 19Б-6С |
СДЖНФ22Б-6С |
|
Станция ковки |
Нет. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Через квартиры ореха |
мм |
5-8 |
5,5-12,7 |
10-17 |
14-17 |
14-22 |
17-22 |
|
Подходящая шестигранная гайка |
мм |
М2,5-М5 |
М3-М6 |
М6-М10 |
М8-М10 |
М8-М14 |
М10-М14 |
|
Диаметр отсечки (Макс.) |
мм |
8 |
11 |
14 |
17 |
19 |
22 |
|
Длина обрезки (макс.) |
мм |
8 |
15 |
15 |
20 |
17 |
25 |
|
Длина выброса (Макс.) |
мм |
12 |
15 |
18 |
20 |
25 |
30 |
|
Шаг штампов |
мм |
38 |
50 |
60 |
70 |
80 |
90 |
|
Сила ковки |
килограммы |
30000 |
55000 |
85000 |
120000 |
130000 |
160000 |
|
Баран инсульт |
мм |
50 |
58 |
70 |
80 |
100 |
120 |
|
Выход для гайки |
шт/мин |
120-300 |
100-280 |
90-220 |
70-170 |
60-140 |
60-135 |
|
Главный двигатель |
кВт |
7.5 |
11 |
15 |
22 |
30 |
37 |
|
Смазка двигателя |
кВт |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Смазка |
l |
400 |
600 |
900 |
1000 |
1200 |
1500 |
|
Подъем эталонного груза |
Тонна |
3.5 |
4.5 |
8 |
10 |
14 |
16 |
|
Размеры машины |
см |
185*160*105 |
240*165*110 |
310*210*145 |
320*220*140 |
375*225*160 |
405*245*165 |
|
Модель |
Единица |
СЮНФ 24Б-6С |
СЮНФ 28Б-6С |
СЮНФ 33Б-6С |
СЮНФ 36Б-6С |
СЮНФ 41Б-6С |
СЮНФ 50Б-6С |
|
Станция ковки |
Нет. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Через квартиры ореха |
мм |
17-26 |
24-28 |
24-33 |
30-36 |
30-41 |
41-50 |
|
Подходящая шестигранная гайка |
мм |
М10-М18 |
М16-М18 |
М16-М22 |
М20-М22 |
М20-М27 |
М27-М33 |
|
Диаметр отсечки (Макс.) |
мм |
24 |
28 |
30 |
36 |
40 |
50 |
|
Длина обрезки (макс.) |
мм |
22/38 |
35 |
40 |
45 |
52 |
70 |
|
Длина выброса (Макс.) |
мм |
30/45 |
38 |
38/55 |
43 |
68 |
65 |
|
Шаг штампов |
мм |
100 |
120 |
140 |
150 |
165 |
195 |
|
Сила ковки |
килограммы |
220000 |
330000 |
360000 |
400000 |
450000 |
800000 |
|
Баран инсульт |
мм |
110/160 |
140 |
146/200 |
160 |
210 |
210 |
|
Выход для гайки |
шт/мин |
50-100 |
50-100 |
45-80 |
40-75 |
40-70 |
30-55 |
|
Главный двигатель |
кВт |
55 |
75 |
110 |
132 |
160 |
250 |
|
Смазка двигателя |
кВт |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Смазка |
l |
2000 |
2200 |
3000 |
3100 |
3800 |
5800 |
|
Подъем эталонного груза |
Тонна |
25 |
31 |
45 |
52 |
80 |
130 |
|
Размеры машины |
см |
455*295*195 |
510*275*200 |
535*355*215 |
615*385*225 |
720*420*250 |
985*550*270 |
Подача проволоки и обрезка длины
Первоначальное формирование заготовки
Прогрессивная формовка корпуса гайки
Формирование углов и фасок
Уточнение размеров
Окончательное формование и выпуск
Эта компоновка с несколькими станциями поддерживает контролируемую деформацию без резки стружки, сохраняя целостность материала.
В1: Какие типы гаек подходят для 6-позиционного гайкорезного станка?
Обычно он используется для стандартных шестигранных гаек и гаек аналогичной геометрии.
В2: Считается ли это машиной для холодной высадки?
Да, он относится к категории машин холодной высадки и формирует гайки путем холодной деформации.
В3: Можно ли настроить инструмент для гаек разных размеров?
Диапазон размеров гаек зависит от конфигурации инструмента и настройки станка.
Наши 6-позиционные гайкорезные станки можно использовать при производстве:

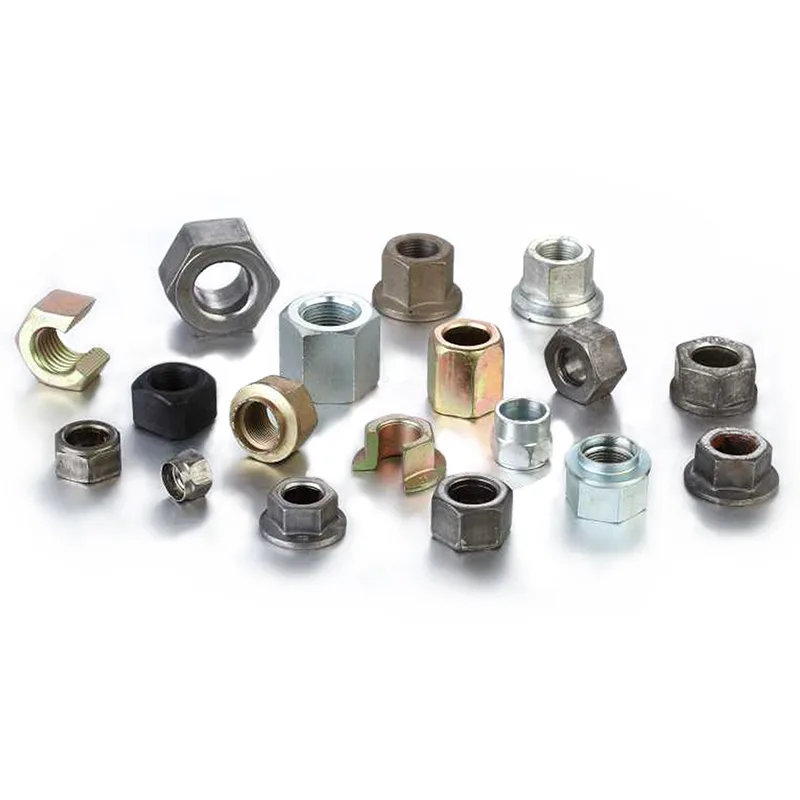

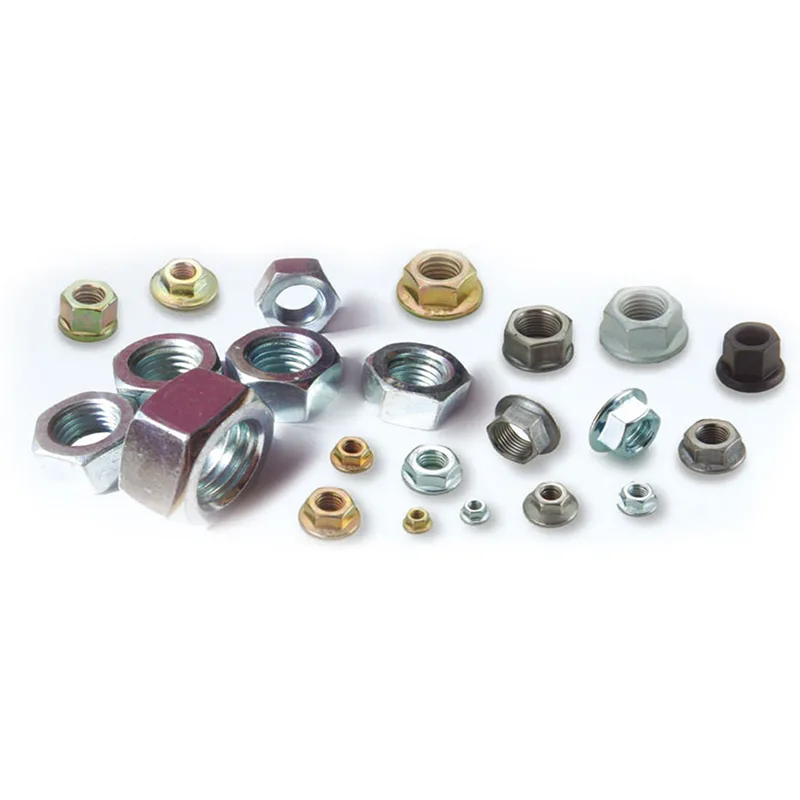

Шестигранные гайки и стандартные промышленные гайки
Компоненты автомобильного крепления
Крепежи для машин и оборудования
Универсальные резьбовые гайки
