Гайкообразователь с 7 станциями превосходит стандартные конфигурации, предлагая повышенную точность формовки на протяжении всего производственного цикла. В системах машин холодной высадки дополнительная станция позволяет более постепенно распределять деформацию, помогая стабилизировать геометрию гайки и улучшить стабильность формы.
По сравнению с гайкоформами с шестью позициями, эта конфигурация обеспечивает большую гибкость при формировании гаек с фасками, контурами или размерными переходами, которые требуют контролируемой обработки. Каждая станция формовки выполняет определенный этап, снижая концентрацию напряжений и улучшая повторяемость в ходе производственного цикла.
TAICHUANG представляет 7-позиционный гайкорез в качестве решения для покупателей, оценивающих расширенные возможности формования гаек при сохранении четкой логики процесса и управления инструментами.
|
Модель |
Единица |
СЮНФ 8Б-7С |
СЮНФ 11Б-7С |
СЮНФ 14Б-7С |
СЮНФ 19Б-7С |
СЮНФ 24Б-7С |
СДЖНФ33Б-7С |
|
Станция ковки |
Нет. |
7 |
7 |
7 |
7 |
7 |
7 |
|
Через квартиры ореха |
мм |
5-8 |
5,5-12,7 |
10-17 |
14-22 |
17-26 |
24-33 |
|
Подходящая шестигранная гайка |
мм |
М2,5-М5 |
М3-М6 |
М6-М10 |
М8-М14 |
М10-М18 |
М16-М22 |
|
Диаметр отсечки (Макс.) |
мм |
8 |
11 |
14 |
19 |
24 |
30 |
|
Длина обрезки (макс.) |
мм |
12 |
18 |
20 |
22 |
38 |
40 |
|
Длина выброса (Макс.) |
мм |
15 |
20 |
25 |
28 |
45 |
55 |
|
Шаг штампов |
мм |
38 |
50 |
60 |
80 |
100 |
140 |
|
Сила ковки |
килограммы |
35 000 |
58 000 |
100 000 |
150 000 |
300 000 |
400 000 |
|
Баран инсульт |
мм |
58 |
76 |
100 |
110 |
160 |
200 |
|
Выход для гайки |
шт/мин |
110-260 |
90-220 |
80-180 |
60-120 |
50-80 |
40-70 |
|
Главный двигатель |
кВт |
7.5 |
11 |
15 |
37 |
55 |
132 |
|
Смазка двигателя |
кВт |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Смазка |
L |
400 |
700 |
1000 |
1400 |
2000 |
3400 |
|
Подъем эталонного груза |
Тонна |
4 |
5.5 |
9 |
16 |
30 |
50 |
|
Размеры машины |
см |
210*160*110 |
260*170*130 |
310*220*160 |
380*240*170 |
480*320*215 |
590*390*230 |
|
Модель |
Единица |
СЮНФ 11Б-7СЛ |
СЮНФ 14Б-7СЛ |
СЮНФ 17Б-7СЛ |
СЮНФ 19Б-7СЛ |
СЮНФ 24Б-7СЛ |
СЮНФ 33Б-7СЛ |
СЮНФ 41Б-7СЛ |
СДЖНФ 41Б-7СЛ(120л) |
|
Станция ковки |
Нет. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Диаметр отсечки (Макс.) |
мм |
11 |
14 |
17 |
19 |
24 |
30 |
40 |
40 |
|
Длина обрезки (макс.) |
мм |
36 |
40 |
55 |
48 |
60 |
75 |
68 |
85 |
|
Длина выброса (Макс.) |
мм |
40 |
60 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Длина ПКО (Макс.) |
мм |
16 |
18 |
19 |
20 |
25 |
30 |
30 |
35 |
|
Шаг штампов |
мм |
50 |
60 |
70 |
80 |
100 |
140 |
165 |
165 |
|
Сила ковки |
килограммы |
60 000 |
120 000 |
125 000 |
185 000 |
300 000 |
400 000 |
500 000 |
550 000 |
|
Баран инсульт |
мм |
160 |
200 |
210 |
220 |
280 |
280 |
240 |
360 |
|
Выход для гайки |
шт/мин |
55-140 |
60-110 |
50-100 |
50-90 |
45-80 |
40-80 |
40-75 |
40-70 |
|
Главный двигатель |
кВт |
15 |
22 |
30 |
41 |
55 |
160 |
220 |
220 |
|
Смазка двигателя |
кВт |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Смазка |
L |
800 |
1200 |
1300 |
1600 |
3000 |
3500 |
4000 |
5000 |
|
Подъем эталонного груза |
Тонна |
6 |
10 |
12 |
20 |
35 |
57 |
85 |
95 |
|
Размеры машины |
см |
290*170*130 |
350*220*150 |
370*240*170 |
470*260*195 |
579*310*210 |
645*375*230 |
780*450*250 |
830*465*265 |
Последовательность формования обычно включает следующее:
Подача материала и резка заготовок
Первичное формирование тела
Прогрессивная формовка профиля гайки
Промежуточное уточнение геометрии
Определение угла и фаски
Коррекция размеров
Окончательное формование и выпуск
Такой поэтапный подход позволяет 7-позиционному гайкорезному станку шаг за шагом управлять деформацией материала, что имеет решающее значение для гаек более сложной геометрии.

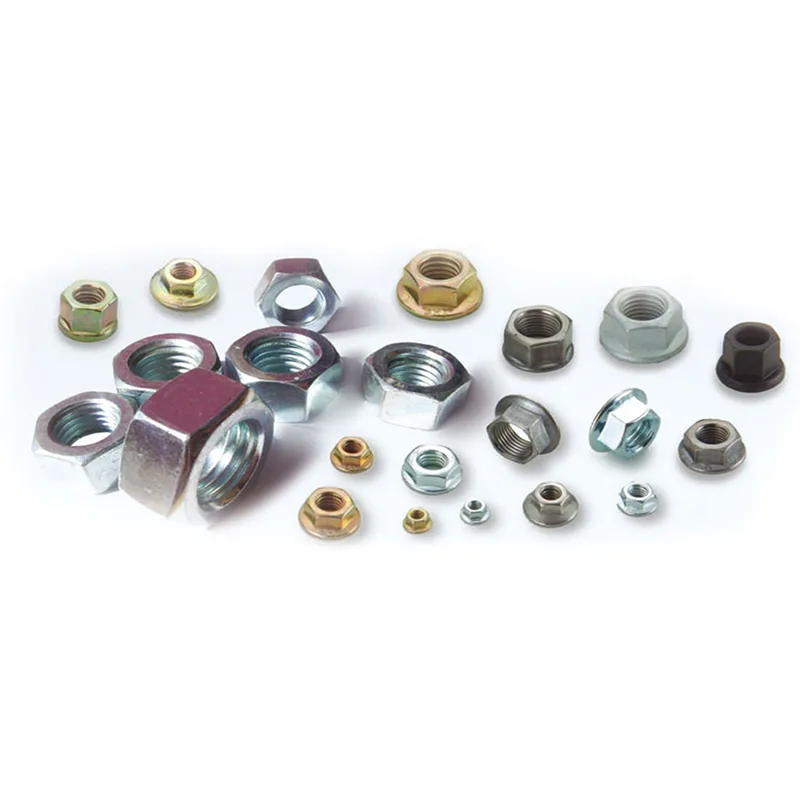

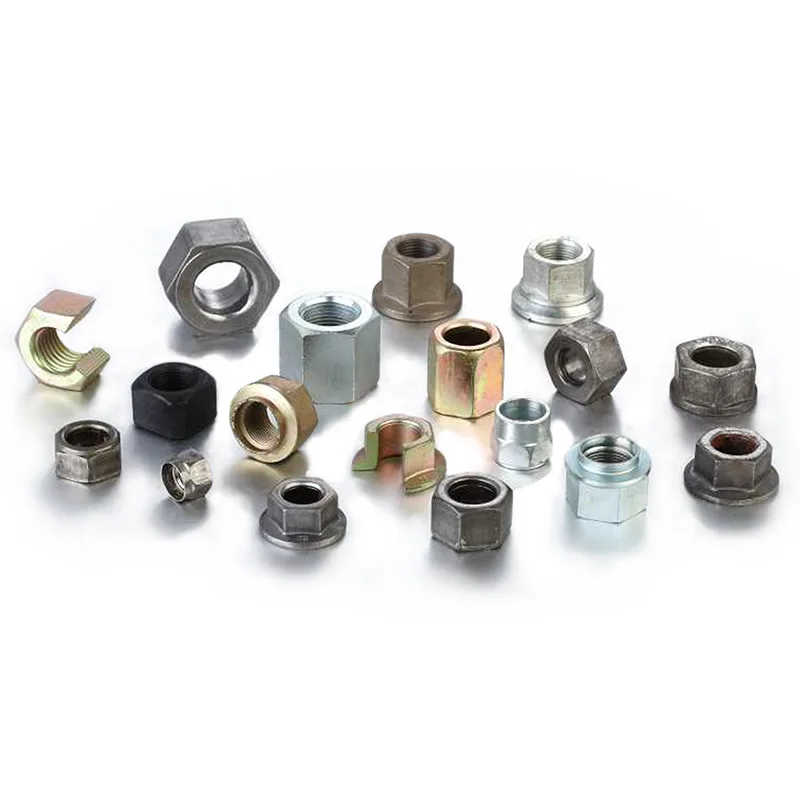

Гайки со специальными контурами или фасками
Автомобильные и механические крепежные детали
Промышленные гайки с более жесткими требованиями к размерам
Специально разработанный крепеж, требующий постоянной геометрии.
Формирование гаек при холодной высадке основано на деформации, а не на механической обработке. Добавление дополнительной станции позволяет улучшить внутренний поток материала и консистенцию поверхности. Покупатели обычно оценивают этот станок по стабильности инструмента, повторяемости формовки и способности адаптироваться к различным конструкциям гаек.
TAICHUANG поддерживает клиентов, согласовывая конфигурации гайкоформовочных машин с чертежами изделий, свойствами материалов и целями планирования производства.
В1: Зачем выбирать гайкорез с 7 станциями вместо модели с 6 станциями?
Дополнительная станция позволяет более точно контролировать поток материала и поддерживает более сложные формы орехов.
Вопрос 2: Считается ли эта машина по-прежнему машиной для холодной высадки?
Да, он образует орехи путем холодной деформации без удаления материала.
Вопрос 3. Увеличивает ли большее количество станций сложность настройки?
Настройка требует планирования, но она также обеспечивает большую гибкость формования.
