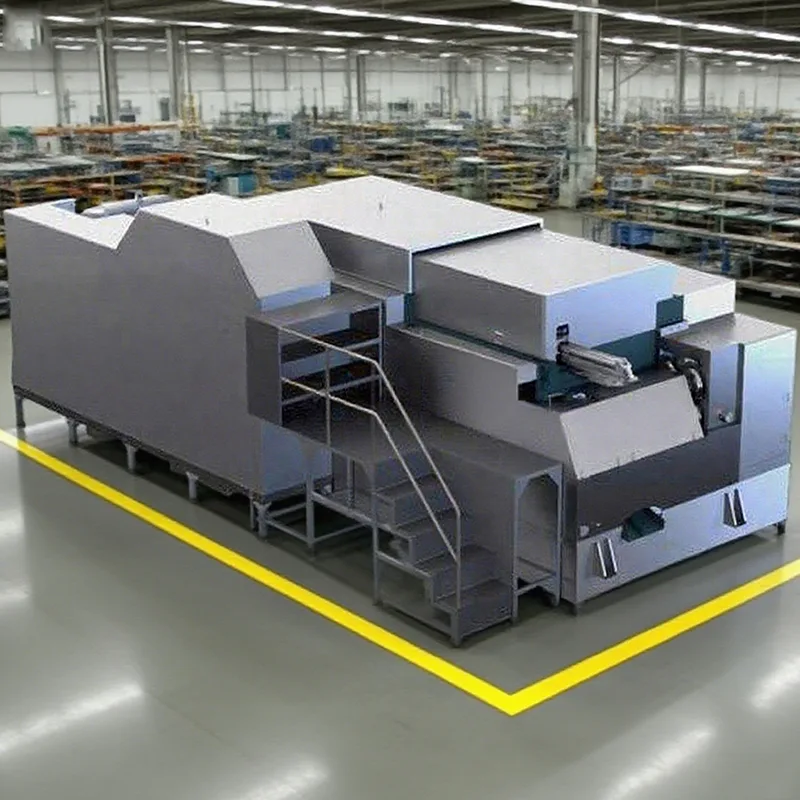

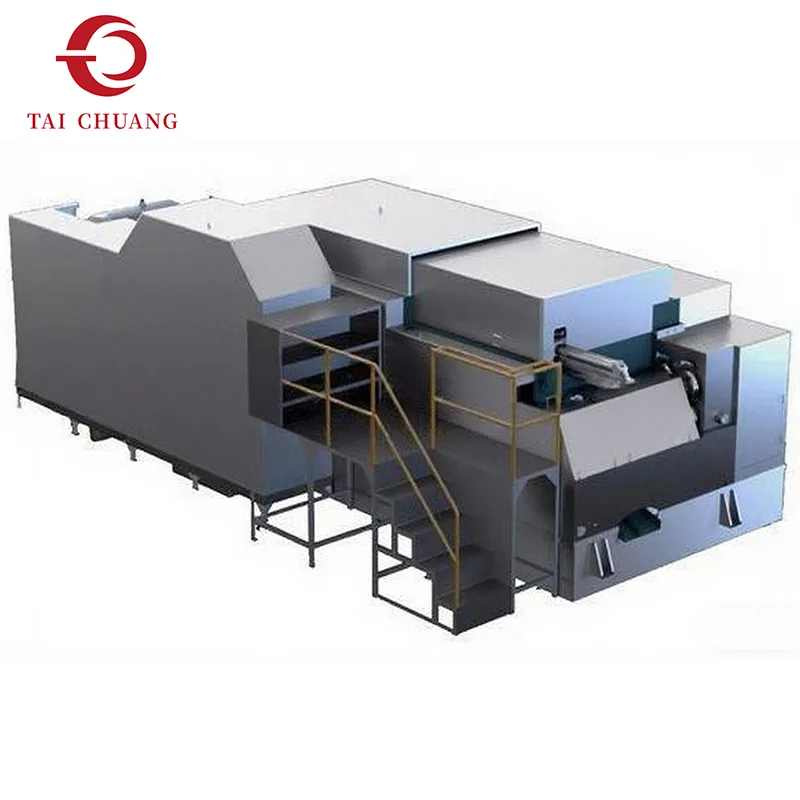

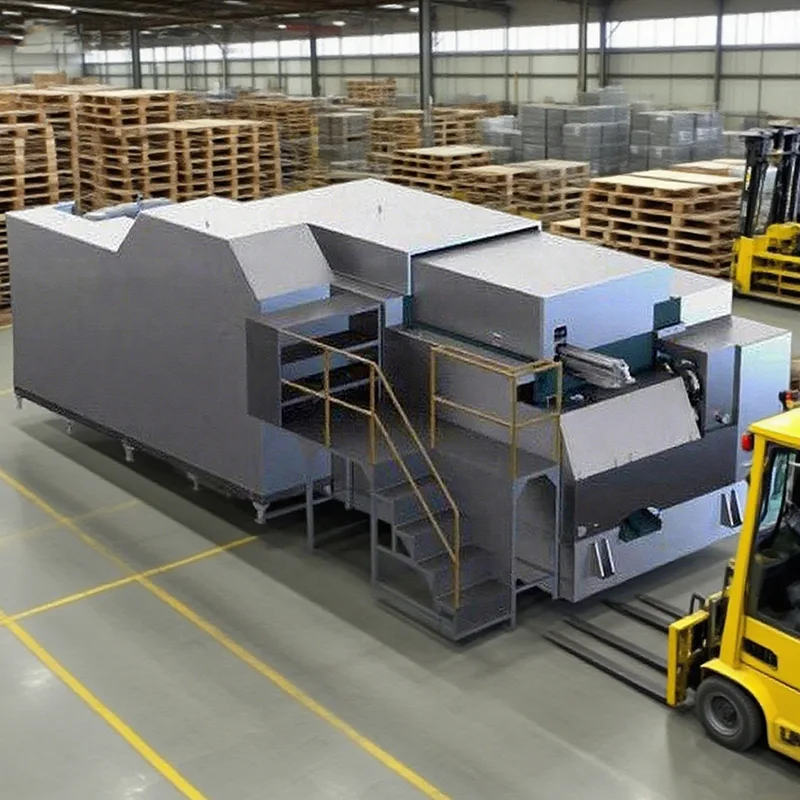

8-позиционный длинноходной гайкорез представляет собой продвинутый уровень среди машин холодной высадки для производства гаек. За счет увеличения количества стадий формования и доступной длины хода эта конфигурация позволяет распределять деформацию материала по более длинному и более контролируемому пути формования.
По сравнению с гайкоформами с 6 или 7 станциями дополнительные станции обеспечивают большую гибкость при формировании сложных контуров, внутренних элементов и переходных зон. Конструкция с длинным ходом дополнительно поддерживает требования к более глубокой формовке, позволяя осуществлять постепенную деформацию, а не форсировать поток материала в пределах ограниченного хода.
Этот тип гайкообразователя обычно оценивается, когда стандартные конфигурации приближаются к пределам формования. TAICHUANG представляет это решение для клиентов, которым требуется более высокая степень свободы формования и которые хотят снизить технологические риски при производстве сложных или структурно требовательных гаек.
|
Модель |
Единица |
СЮНФ 11Б-8СЛ |
СЮНФ 14Б-8СЛ |
СЮНФ 19Б-8СЛ |
СЮНФ 24Б-8СЛ |
СЮНФ 33Б-8СЛ |
СДНФ 41Б-8СЛ |
|
Станция ковки |
Нет. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Диаметр отсечки (Макс.) |
мм |
11 |
14 |
19 |
24 |
30 |
40 |
|
Длина обрезки (макс.) |
мм |
36 |
40 |
48 |
60 |
75 |
85 |
|
Длина выброса (Макс.) |
мм |
40 |
60 |
60 |
80 |
100 |
120 |
|
Длина ПКО (Макс.) |
мм |
16 |
18 |
20 |
25 |
30 |
35 |
|
Шаг штампов |
мм |
50 |
60 |
80 |
100 |
140 |
165 |
|
Сила ковки |
килограммы |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Баран инсульт |
мм |
160 |
200 |
220 |
280 |
280 |
360 |
|
Выход для гайки |
шт/мин |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Главный двигатель |
кВт |
15 |
22 |
45 |
55 |
160 |
220 |
|
Смазка двигателя |
кВт |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Смазка |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Подъем эталонного груза |
Тонна |
7 |
12 |
23 |
40 |
65 |
108 |
|
Размеры машины |
см |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
Наш 8-позиционный гайкорез с длинным ходом ориентирован на:
Прогрессивная деформация со сниженной концентрацией напряжений
Увеличенный ход формовки для более глубоких или толстых профилей гаек.
Улучшен контроль над переходами промежуточной геометрии.
Повышенная устойчивость к сложным конструкциям гаек.
Разделяя работу по формованию на большее количество этапов, машина помогает поддерживать постоянство формы и стабильность размеров на протяжении всего цикла формовки.

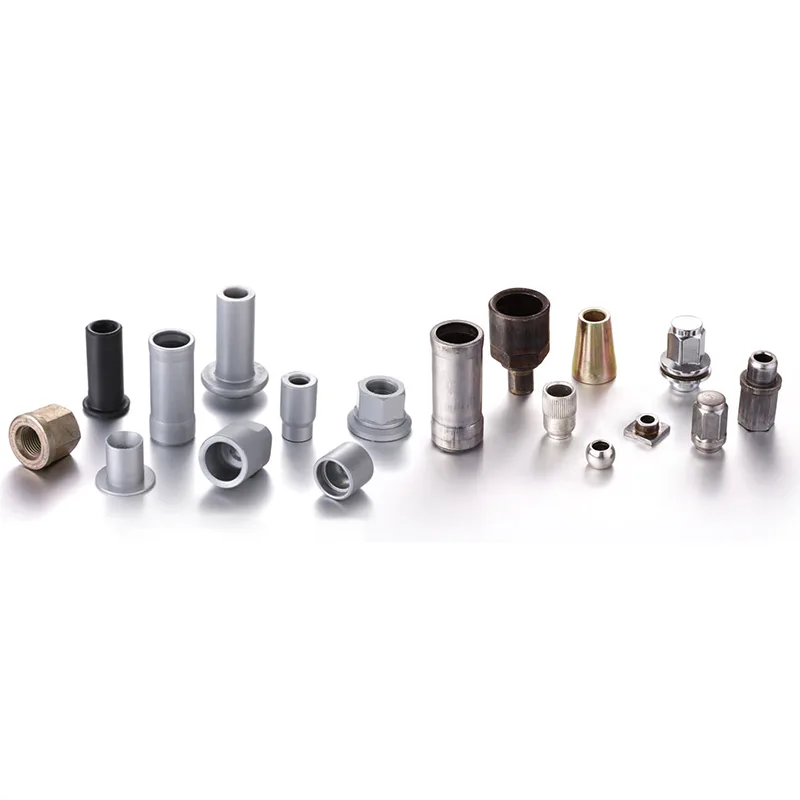

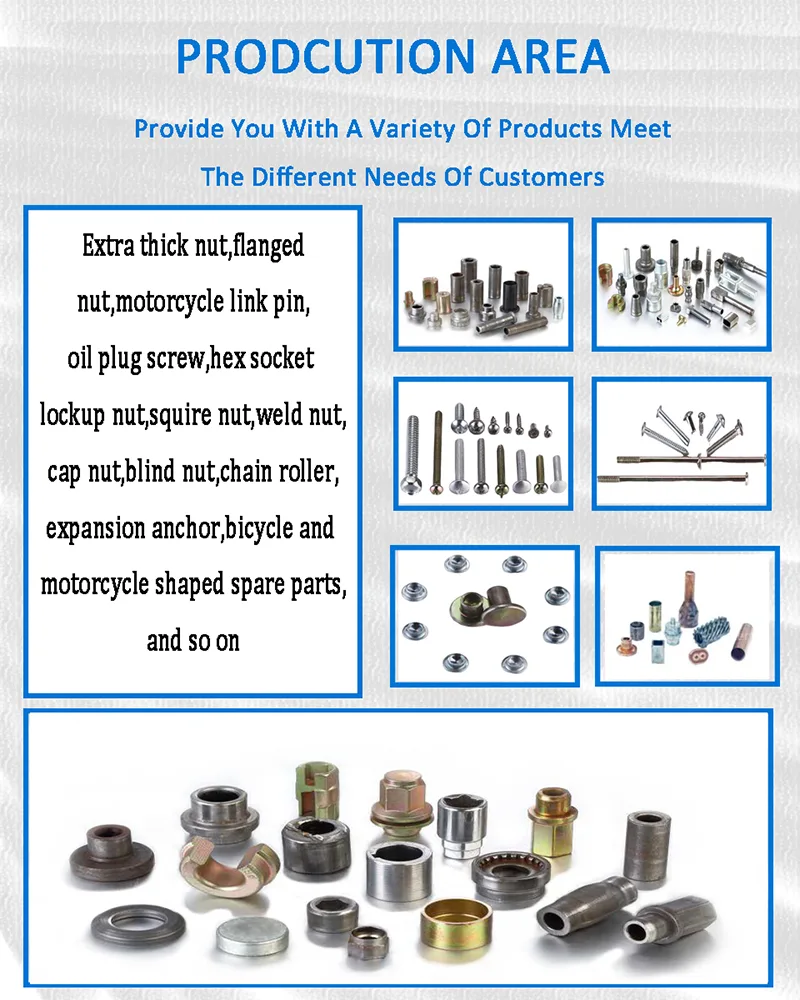

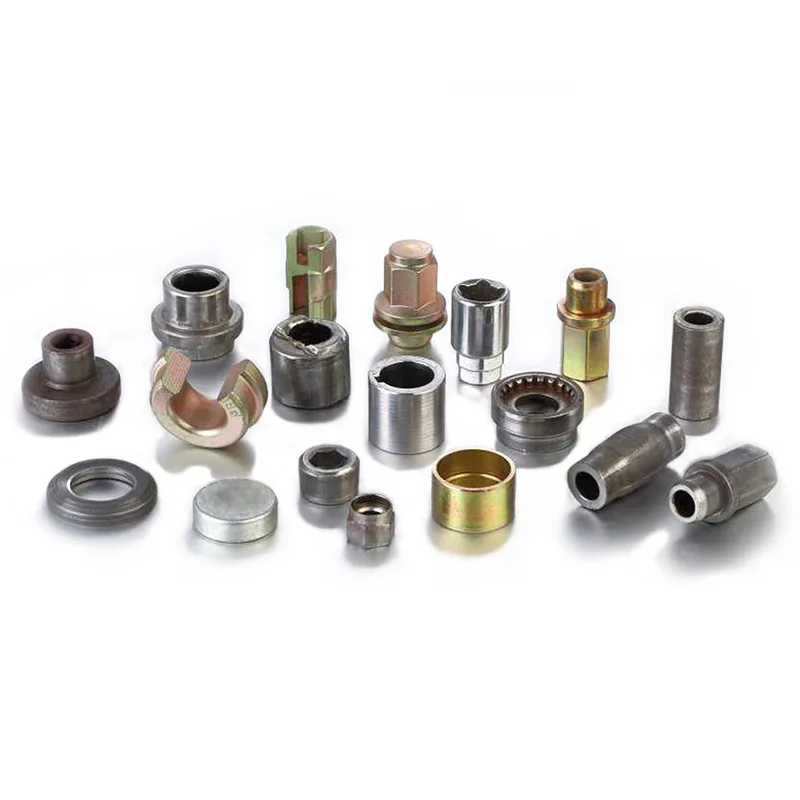

Гайки со сложными внешними контурами
Толстые или высокие гайки с глубокими внутренними профилями.
Конструктивные или несущие конструкции гаек
Специальные крепежные детали, требующие высокой точности формовки
Холодная высадка основана на контролируемом потоке материала, а не на его удалении. При сложном формовании орехов проблемой является не скорость, а стабильность. 8-позиционный гайкодержатель с длинным ходом обеспечивает дополнительный запас формовки, позволяя каждому этапу работать в контролируемом диапазоне деформации. TAICHUANG помогает клиентам оценить этот гайкоформатор на основе сложности чертежа, поведения материала и соображений долгосрочной стабильности производства.
В1: Когда необходим 8-позиционный гайкорез?
Это учитывается, когда геометрия гайки сложная или когда стандартное количество станций больше не обеспечивает достаточный контроль формовки.
Вопрос 2. В чем преимущество сочетания длинного хода с большим количеством станций?
Это обеспечивает более глубокую и постепенную деформацию, уменьшая формовочное напряжение и улучшая консистенцию.
В3: Это все еще машина для холодной высадки?
Да, он образует орехи путем холодной деформации без разрезания.
