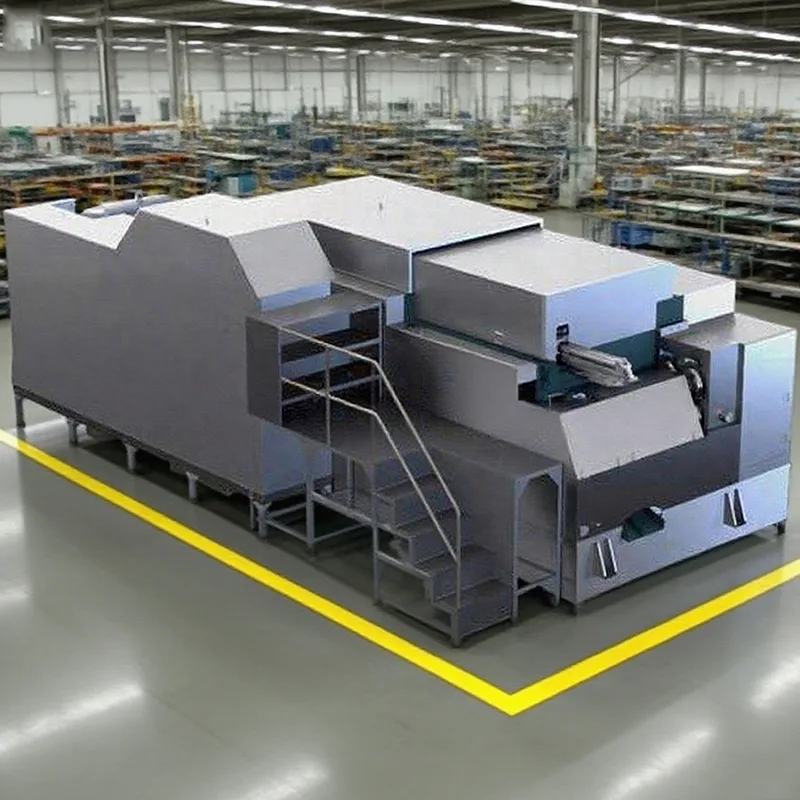

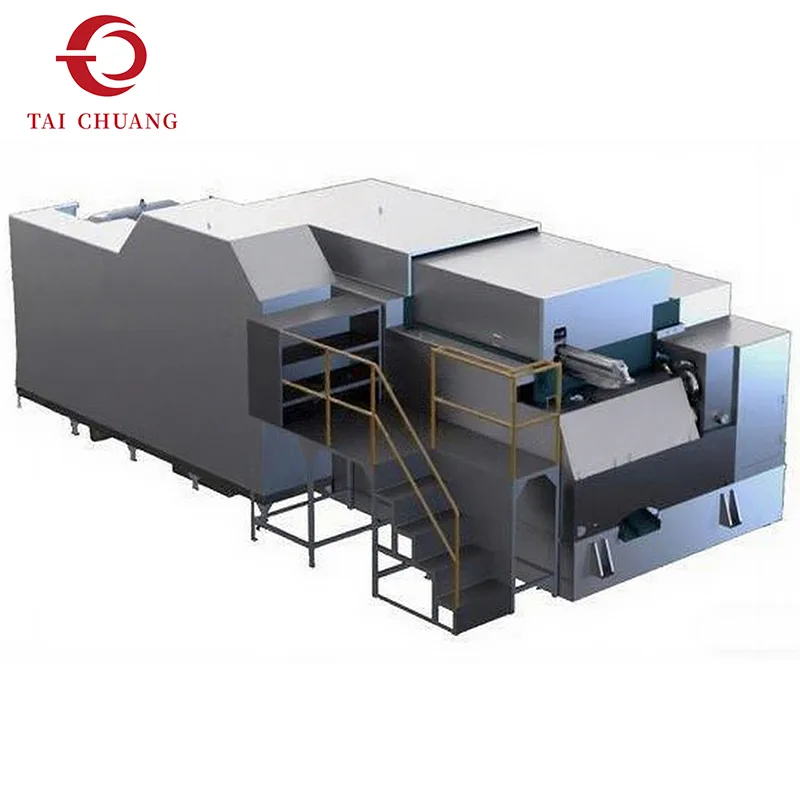

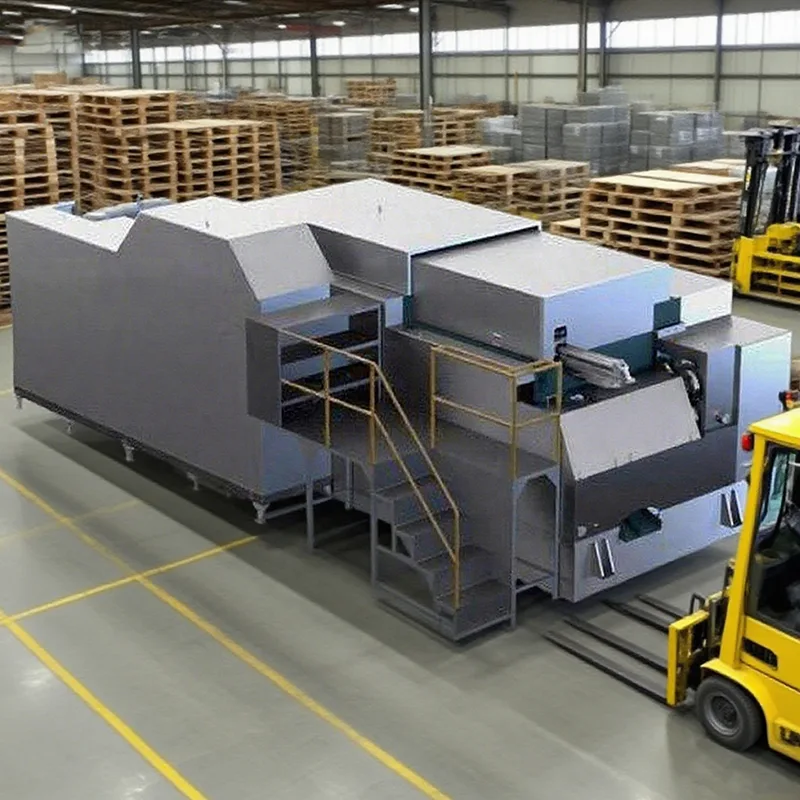

7-позиционный гайкорез с длинным ходом использует преимущества многопозиционной формовочной схемы и обеспечивает увеличенный ход пуансона. Эта комбинация обеспечивает более глубокую деформацию материала без ущерба для стабильности формовки, что делает ее подходящей для изготовления более толстых или высоких гаек.
При использовании машин с холодной высадкой конфигурации с длинным ходом оцениваются на предмет их способности поддерживать непрерывность потока материала во время более глубоких операций формовки. Распределяя деформацию по семи станциям и обеспечивая дополнительную длину хода, этот гайкорез помогает снизить напряжение при формовке и улучшить стабильность размеров.
TAICHUANG представляет это решение для клиентов, производящих гайки, которые превышают стандартную высоту или требования к внутреннему профилю.
|
Модель |
Единица |
СЮНФ 11Б-7СЛ |
СЮНФ 14Б-7СЛ |
СЮНФ 18Б-7СЛ |
СЮНФ 24Б-7СЛ |
СЮНФ 33Б-7СЛ |
СЮНФ 41Б-7СЛ |
СДЖНФ 41Б-7СЛ(120л) |
|
Станция ковки |
Нет. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Диаметр отсечки (макс.) |
мм |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Длина обрезки (макс.) |
мм |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Длина выброса (Макс.) |
мм |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Длина ПКО (Макс.) |
мм |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Шаг штампов |
мм |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Сила ковки |
килограммы |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Баран инсульт |
мм |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Выход для гайки |
шт/мин |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Главный двигатель |
кВт |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Смазка двигателя |
кВт |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
смазка |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Приблизительный вес |
Тонна |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Размеры машины |
см |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Увеличенный ход пуансона для более глубоких профилей гаек.
Улучшенный контроль потока материала на этапах формования.
Снижение риска деформационного дисбаланса
Повышенная адаптируемость к специальным конструкциям гаек.

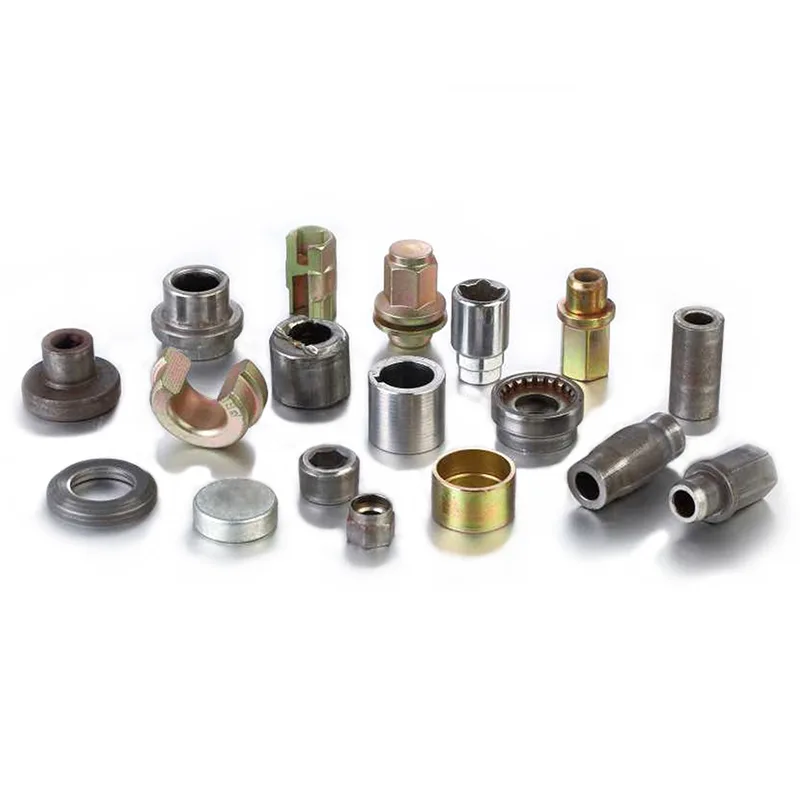

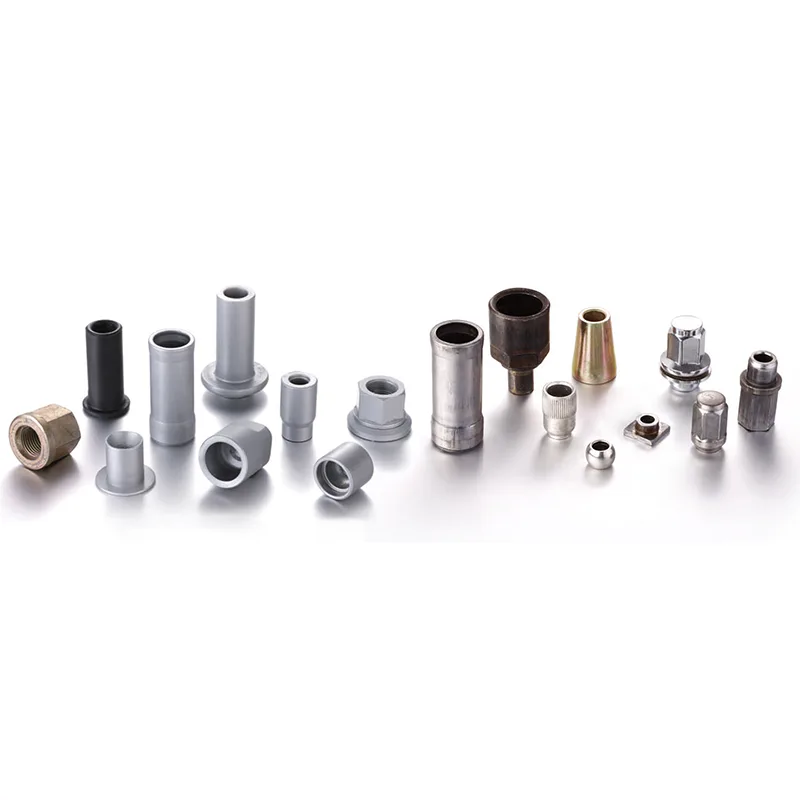

Толстые структурные гайки
Гайки с глубокими внутренними особенностями
Крепежные элементы для тяжелых условий эксплуатации
Специальные гайки, используемые в несущих узлах
7-позиционные гайкорезные станки с длинным ходом обычно выбираются, когда станки со стандартным ходом достигают предела формования. Увеличенный ход поддерживает постепенную деформацию, помогая поддерживать постоянную геометрию в более глубоких профилях.
TAICHUANG помогает покупателям оценить, соответствует ли гайкодержатель с длинным ходом конструкции их продукции и производственным требованиям, включая поведение материала и ожидаемую глубину формирования.
Вопрос 1: Что делает гайку «длинноходной»?
Это обеспечивает больший ход пуансона, обеспечивая более глубокую и контролируемую деформацию.
В2: Подходит ли гайкорез с длинным ходом для стандартных гаек?
Его можно использовать, но в основном его выбирают для орехов, требующих более глубокой формовки.
В3: Влияет ли длинный ход на скорость формовки?
Время цикла зависит от конфигурации; в этих приложениях покупатели обычно отдают предпочтение стабильности формирования, а не скорости.
